Эволюция Avalon Miner: от первого ASIC до флагманов 2026 года

История майнинга криптовалют неразрывно связана с компанией Canaan Creative. Именно эта компания в 2013 году выпустила первый в мире ASIC-майнер для добычи Bitcoin — Avalon. С тех пор серия Avalon miner прошла долгий путь от гаражных устройств на 60 ГХ/с до промышленных гигантов с производительностью в сотни терахешей в секунду. В этой статье мы разберем эволюцию модельного ряда, ключевые вехи развития и актуальные модели для майнинга в 2026 году.

Первое поколение: легендарный Avalon A1 (2013 год)

Первый Avalon miner вышел в феврале 2013 года и стал настоящим прорывом. В то время, когда майнинг еще велся на видеокартах и процессорах, Avalon A1 предложил производительность 60 ГХ/с при энергопотреблении около 600 Вт. Да, по современным меркам это смешные цифры, но для 2013 года это был космический скачок.

Особенности поколения:

  • Процесс производства чипов: 110 нм, 130 нм

  • Хешрейт первых моделей: 0.06 – 10 TH/s

  • Энергопотребление: до 1000 Вт

  • Форм‑фактор: громоздкие металлические коробки с массивными радиаторами

Avalon A1 заложил фундамент для всей индустрии. Именно на нем многие первые майнеры заработали свои состояния, а сама компания Canaan закрепилась как один из трех китов (вместе с Bitmain и MicroBT).

Переход на 28 нм: эпоха унификации (2016–2018)

Следующие несколько лет Canaan постепенно совершенствовала технологический процесс. Поколения Avalon A3, A4, A5, A6, A7 перешли на 28 нм чипы, что позволило значительно поднять плотность мощности и снизить энергопотребление.

Ключевые моменты этого периода:

  • Появление моделей для домашнего майнинга (AvalonMiner 741, 761, 821)

  • Переход на блоки питания с интегрированным управлением

  • Улучшение системы охлаждения (активные кулеры вместо пассивных радиаторов)

Avalon A7 стал первым по-настоящему массовым устройством, которое можно было ставить дома без специальной вентиляции. Шум снизился до 60-65 дБ, а хешрейт достиг 7-10 TH/s.

Технологический скачок: серии Avalon A10 и A11 (2019–2020)

С выходом Avalon A10 (и его модификации A10 Pro) компания перешла на 16 нм техпроцесс. Это позволило поднять хешрейт до 35 TH/s при энергопотреблении около 1350 Вт. Энергоэффективность составила около 38-40 J/TH, что сделало Avalon A10 прямым конкурентом Bitmain Antminer S17.

Avalon A11 продолжил эту линейку, увеличив хешрейт до 45 TH/s. Эти майнеры уже требовали профессионального охлаждения, но все еще могли работать в частных фермах.

Сердце эффективности: Avalon A12 (2021–2022)

Avalon A12 стал переходной моделью на 8 нм чипах. Хешрейт подскочил до 90 TH/s, а энергопотребление — до 3360 Вт. Эффективность составила 37 J/TH, что было конкурентоспособно для своего времени.

Особенности серии:

  • Четыре варианта хешрейта: 60, 70, 80, 90 TH/s (модели A1266, A1286)

  • Улучшенная прошивка с возможностью оверклокинга

  • Повышенная надежность блока питания

Avalon A1266 до сих пор встречается на многих фермах как надежный и неприхотливый аппарат. Его главный недостаток — шумность (до 75 дБ), но в промышленных масштабах это не проблема.

Массовый переход на 5 нм: Avalon A15 и A1566 (2024–2025)

Серия A15 стала первой у Canaan, построенной на 5 нм техпроцессе . Эти майнеры обеспечили рекордную для своего времени эффективность и подготовили рынок к переходу на новое поколение чипов.

Флагманские модели серии A15:

  • Avalon A1566: хешрейт до 185 TH/s при потреблении 5115 Вт, эффективность около 27.6 J/TH

  • Улучшенная система охлаждения с четырьмя вентиляторами

  • Поддержка как воздушного, так и иммерсионного охлаждения

Серия A15 стала мостом между предыдущим поколением и прорывной серией A16, заложив основы для 3 нм архитектуры .

Текущий флагман 2026 года: серия Avalon A16

Серия Avalon A16 — это действующий флагман Canaan на май 2026 года. Анонсированные в конце 2025 года , майнеры этой серии начали отгружаться с первого квартала 2026 года и сейчас активно работают по всему миру . Серия представлена двумя основными моделями, основанными на фирменной 3 нм архитектуре Canaan .

Avalon A16 282TH (стандартная модель)

Эта модель использует стандартные биновые чипы и предлагает оптимальный баланс между стоимостью и производительностью .

  • Хешрейт: 282 TH/s

  • Энергопотребление: 3900 Вт

  • Эффективность: 13.8 J/TH

  • Размеры и вес: 366×213×300 мм, 14.9 кг

  • Уровень шума: 75 дБ

  • Дата выхода: Март 2026 года

Avalon A16XP 300TH (флагманская модель)

A16XP использует премиальные чипы с лучшими характеристиками и на данный момент является одним из самых мощных воздушных майнеров на рынке .

  • Хешрейт: 300 TH/s

  • Энергопотребление: 3850 Вт

  • Эффективность: 12.8 J/TH

  • Размеры и вес: 366×213×300 мм, 14.9 кг

  • Уровень шума: 75 дБ

  • Дата выхода: Апрель 2026 года

Что важно знать о серии A16:

  • Улучшение: По сравнению с A15, новое поколение предлагает на 35% больше хешрейта и на 22% лучшую энергоэффективность .

  • Эксплуатация: Обе модели рассчитаны на профессиональное использование и требуют напряжения 220-277V, а также помещения с рабочей температурой от -5 до +35°C .

  • Надежность: Майнеры сохранили репутацию Canaan за надежность и простоту обслуживания, что критически важно для промышленных ферм .

Сравнительная таблица ключевых моделей

Модель Год Техпроцесс Хешрейт, TH/s Энергопотребление, Вт Эффективность, J/TH
Avalon A1 2013 110 нм 0.06 600 ~10000
Avalon A7 2017 28 нм 7 700 ~100
Avalon A10 Pro 2019 16 нм 35 1350 ~38.5
Avalon A1266 2022 8 нм 90 3360 ~37
Avalon A1466 2023 7 нм 150 3230 ~21.5
Avalon A1566 2024 5 нм 185 5115 ~27.6
Avalon A16 282T 2026 3 нм 282 3900 ~13.8
Avalon A16XP 300T 2026 3 нм 300 3850 ~12.8

На что обратить внимание при выборе Avalon miner

1. Тип охлаждения

Большинство современных Avalon miner’ов (включая A16) имеют воздушное охлаждение (высокоэффективные вентиляторы). Для наиболее эффективного отвода тепла в больших фермах все чаще рассматриваются иммерсионные решения, но Canaan продолжает выпускать и мощные воздушные модели .

2. Напряжение питания

Актуальные модели A16 и A16XP рассчитаны на промышленное питание 220-277V (одна фаза) . Обычная бытовая розетка на 220В подходит, но необходима выделенная линия с соответствующим автоматическим выключателем (минимум на 20A) .

3. Уровень шума

Все современные мощные ASIC-майнеры (A15, A16) имеют уровень шума 75 дБ — это громче работающего пылесоса . Для домашнего использования такие устройства не подходят; их место — в промышленных фермах, отдельно стоящих боксах или гаражах с хорошей звукоизоляцией.

4. Ремонт и доступность запчастей

Майнеры Avalon ценятся за достаточно простую конструкцию и доступность контроллеров, хеш‑плат и блоков питания на вторичном рынке. Особенно это касается серий A12, A13 и A15. Для новой серии A16 запчасти пока менее распространены, но по мере распространения майнеров эта ситуация улучшается.

Распространенные неисправности Avalon

  • Выход из строя вентиляторов (меняются на аналоги 12 В, 0.5-1.5 А)

  • Прогорание разъемов питания на хеш‑платах (часто лечится перепайкой)

  • Отказ стабилизаторов на 5V и 3.3V (LDO в корпусах SOT‑23‑6, типа STI3472)

  • Потеря связи с хеш‑платой из‑за поврежденных дорожек шины I2C

Большинство неисправностей ремонтопригодны при наличии схем и компонентов.

Перспективы Avalon miner

Компания Canaan продолжает удерживать значительную долю мирового рынка ASIC‑майнеров, успешно конкурируя с Bitmain и MicroBT . Основные драйверы развития Avalon:

  • Освоение 3 нм техпроцесса: серия A16 уже работает на 3 нм чипах, что дало скачок в эффективности до 12.8 J/TH .

  • Развитие иммерсионных решений: Canaan патентует системы для иммерсионного охлаждения, что является трендом для сверхплотных ферм .

  • Домашний майнинг: компания активно развивает направление «домашнего майнинга» (Avalon Mini 3, Avalon Q), которые работают от 110V и могут использоваться для обогрева помещений .

Заключение: стоит ли брать Avalon сегодня?

Если вы начинающий майнер и хотите попробовать себя на одном-двух аппаратах — присмотритесь к Avalon A1266 или A1466 б/у. Они дешевле, легко чинятся и дают приемлемую доходность для старта.

Для промышленной фермы (100+ аппаратов) логичнее смотреть на Avalon A16 или A16XP — это современные майнеры с превосходной эффективностью, которые окупаются быстрее старых моделей за счет экономии на электроэнергии . Актуальные цены на вторичном рынке могут быть значительно ниже первоначальных.

И помните: окупаемость майнера зависит не только от хешрейта, но и от стоимости электричества, сложности сети и комиссии пула. Avalon miner — это надежный инструмент, но не волшебная таблетка.

— от Оставить комментарий

Эволюция Avalon Miner: от первого ASIC до флагманов 2026 года

История майнинга криптовалют неразрывно связана с компанией Canaan Creative. Именно эта компания в 2013 году выпустила первый в мире ASIC-майнер для добычи Bitcoin — Avalon. С тех пор серия Avalon miner прошла долгий путь от гаражных устройств на 60 ГХ/с до промышленных гигантов с производительностью в сотни терахешей в секунду. В этой статье мы разберем эволюцию модельного ряда, ключевые вехи развития и актуальные модели для майнинга в 2026 году.

Первое поколение: легендарный Avalon A1 (2013 год)

Первый Avalon miner вышел в феврале 2013 года и стал настоящим прорывом. В то время, когда майнинг еще велся на видеокартах и процессорах, Avalon A1 предложил производительность 60 ГХ/с при энергопотреблении около 600 Вт. Да, по современным меркам это смешные цифры, но для 2013 года это был космический скачок.

Особенности поколения:

  • Процесс производства чипов: 110 нм, 130 нм

  • Хешрейт первых моделей: 0.06 – 10 TH/s

  • Энергопотребление: до 1000 Вт

  • Форм‑фактор: громоздкие металлические коробки с массивными радиаторами

Avalon A1 заложил фундамент для всей индустрии. Именно на нем многие первые майнеры заработали свои состояния, а сама компания Canaan закрепилась как один из трех китов (вместе с Bitmain и MicroBT).

Переход на 28 нм: эпоха унификации (2016–2018)

Следующие несколько лет Canaan постепенно совершенствовала технологический процесс. Поколения Avalon A3, A4, A5, A6, A7 перешли на 28 нм чипы, что позволило значительно поднять плотность мощности и снизить энергопотребление.

Ключевые моменты этого периода:

  • Появление моделей для домашнего майнинга (AvalonMiner 741, 761, 821)

  • Переход на блоки питания с интегрированным управлением

  • Улучшение системы охлаждения (активные кулеры вместо пассивных радиаторов)

Avalon A7 стал первым по-настоящему массовым устройством, которое можно было ставить дома без специальной вентиляции. Шум снизился до 60-65 дБ, а хешрейт достиг 7-10 TH/s.

Технологический скачок: серии Avalon A10 и A11 (2019–2020)

С выходом Avalon A10 (и его модификации A10 Pro) компания перешла на 16 нм техпроцесс. Это позволило поднять хешрейт до 35 TH/s при энергопотреблении около 1350 Вт. Энергоэффективность составила около 38-40 J/TH, что сделало Avalon A10 прямым конкурентом Bitmain Antminer S17.

Avalon A11 продолжил эту линейку, увеличив хешрейт до 45 TH/s. Эти майнеры уже требовали профессионального охлаждения, но все еще могли работать в частных фермах.

Сердце эффективности: Avalon A12 (2021–2022)

Avalon A12 стал переходной моделью на 8 нм чипах. Хешрейт подскочил до 90 TH/s, а энергопотребление — до 3360 Вт. Эффективность составила 37 J/TH, что было конкурентоспособно для своего времени.

Особенности серии:

  • Четыре варианта хешрейта: 60, 70, 80, 90 TH/s (модели A1266, A1286)

  • Улучшенная прошивка с возможностью оверклокинга

  • Повышенная надежность блока питания

Avalon A1266 до сих пор встречается на многих фермах как надежный и неприхотливый аппарат. Его главный недостаток — шумность (до 75 дБ), но в промышленных масштабах это не проблема.

Массовый переход на 5 нм: Avalon A15 и A1566 (2024–2025)

Серия A15 стала первой у Canaan, построенной на 5 нм техпроцессе . Эти майнеры обеспечили рекордную для своего времени эффективность и подготовили рынок к переходу на новое поколение чипов.

Флагманские модели серии A15:

  • Avalon A1566: хешрейт до 185 TH/s при потреблении 5115 Вт, эффективность около 27.6 J/TH

  • Улучшенная система охлаждения с четырьмя вентиляторами

  • Поддержка как воздушного, так и иммерсионного охлаждения

Серия A15 стала мостом между предыдущим поколением и прорывной серией A16, заложив основы для 3 нм архитектуры .

Текущий флагман 2026 года: серия Avalon A16

Серия Avalon A16 — это действующий флагман Canaan на май 2026 года. Анонсированные в конце 2025 года , майнеры этой серии начали отгружаться с первого квартала 2026 года и сейчас активно работают по всему миру . Серия представлена двумя основными моделями, основанными на фирменной 3 нм архитектуре Canaan .

Avalon A16 282TH (стандартная модель)

Эта модель использует стандартные биновые чипы и предлагает оптимальный баланс между стоимостью и производительностью .

  • Хешрейт: 282 TH/s

  • Энергопотребление: 3900 Вт

  • Эффективность: 13.8 J/TH

  • Размеры и вес: 366×213×300 мм, 14.9 кг

  • Уровень шума: 75 дБ

  • Дата выхода: Март 2026 года

Avalon A16XP 300TH (флагманская модель)

A16XP использует премиальные чипы с лучшими характеристиками и на данный момент является одним из самых мощных воздушных майнеров на рынке .

  • Хешрейт: 300 TH/s

  • Энергопотребление: 3850 Вт

  • Эффективность: 12.8 J/TH

  • Размеры и вес: 366×213×300 мм, 14.9 кг

  • Уровень шума: 75 дБ

  • Дата выхода: Апрель 2026 года

Что важно знать о серии A16:

  • Улучшение: По сравнению с A15, новое поколение предлагает на 35% больше хешрейта и на 22% лучшую энергоэффективность .

  • Эксплуатация: Обе модели рассчитаны на профессиональное использование и требуют напряжения 220-277V, а также помещения с рабочей температурой от -5 до +35°C .

  • Надежность: Майнеры сохранили репутацию Canaan за надежность и простоту обслуживания, что критически важно для промышленных ферм .

Сравнительная таблица ключевых моделей

Модель Год Техпроцесс Хешрейт, TH/s Энергопотребление, Вт Эффективность, J/TH
Avalon A1 2013 110 нм 0.06 600 ~10000
Avalon A7 2017 28 нм 7 700 ~100
Avalon A10 Pro 2019 16 нм 35 1350 ~38.5
Avalon A1266 2022 8 нм 90 3360 ~37
Avalon A1466 2023 7 нм 150 3230 ~21.5
Avalon A1566 2024 5 нм 185 5115 ~27.6
Avalon A16 282T 2026 3 нм 282 3900 ~13.8
Avalon A16XP 300T 2026 3 нм 300 3850 ~12.8

На что обратить внимание при выборе Avalon miner

1. Тип охлаждения

Большинство современных Avalon miner’ов (включая A16) имеют воздушное охлаждение (высокоэффективные вентиляторы). Для наиболее эффективного отвода тепла в больших фермах все чаще рассматриваются иммерсионные решения, но Canaan продолжает выпускать и мощные воздушные модели .

2. Напряжение питания

Актуальные модели A16 и A16XP рассчитаны на промышленное питание 220-277V (одна фаза) . Обычная бытовая розетка на 220В подходит, но необходима выделенная линия с соответствующим автоматическим выключателем (минимум на 20A) .

3. Уровень шума

Все современные мощные ASIC-майнеры (A15, A16) имеют уровень шума 75 дБ — это громче работающего пылесоса . Для домашнего использования такие устройства не подходят; их место — в промышленных фермах, отдельно стоящих боксах или гаражах с хорошей звукоизоляцией.

4. Ремонт и доступность запчастей

Майнеры Avalon ценятся за достаточно простую конструкцию и доступность контроллеров, хеш‑плат и блоков питания на вторичном рынке. Особенно это касается серий A12, A13 и A15. Для новой серии A16 запчасти пока менее распространены, но по мере распространения майнеров эта ситуация улучшается.

Распространенные неисправности Avalon

  • Выход из строя вентиляторов (меняются на аналоги 12 В, 0.5-1.5 А)

  • Прогорание разъемов питания на хеш‑платах (часто лечится перепайкой)

  • Отказ стабилизаторов на 5V и 3.3V (LDO в корпусах SOT‑23‑6, типа STI3472)

  • Потеря связи с хеш‑платой из‑за поврежденных дорожек шины I2C

Большинство неисправностей ремонтопригодны при наличии схем и компонентов.

Перспективы Avalon miner

Компания Canaan продолжает удерживать значительную долю мирового рынка ASIC‑майнеров, успешно конкурируя с Bitmain и MicroBT . Основные драйверы развития Avalon:

  • Освоение 3 нм техпроцесса: серия A16 уже работает на 3 нм чипах, что дало скачок в эффективности до 12.8 J/TH .

  • Развитие иммерсионных решений: Canaan патентует системы для иммерсионного охлаждения, что является трендом для сверхплотных ферм .

  • Домашний майнинг: компания активно развивает направление «домашнего майнинга» (Avalon Mini 3, Avalon Q), которые работают от 110V и могут использоваться для обогрева помещений .

Заключение: стоит ли брать Avalon сегодня?

Если вы начинающий майнер и хотите попробовать себя на одном-двух аппаратах — присмотритесь к Avalon A1266 или A1466 б/у. Они дешевле, легко чинятся и дают приемлемую доходность для старта.

Для промышленной фермы (100+ аппаратов) логичнее смотреть на Avalon A16 или A16XP — это современные майнеры с превосходной эффективностью, которые окупаются быстрее старых моделей за счет экономии на электроэнергии . Актуальные цены на вторичном рынке могут быть значительно ниже первоначальных.

И помните: окупаемость майнера зависит не только от хешрейта, но и от стоимости электричества, сложности сети и комиссии пула. Avalon miner — это надежный инструмент, но не волшебная таблетка.

— от Оставить комментарий

❗ Полный справочник кодов ошибок Whatsminer: причины и решения

Майнеры Whatsminer оснащены системой самодиагностики, которая позволяет быстро определить неисправность по коду ошибки. В этой статье собраны все основные коды ошибок, их расшифровка и рекомендации по устранению. Материал основан на официальных данных производителя.

Файл с ошибками Whatsminer: Описание кодов ошибок (рус)

 1. Ошибки вентиляторов (коды 110–140)

Эти ошибки указывают на проблемы с передним или задним вентилятором, а также с их скоростью.

Примеры из документа: «Ошибка переднего вентилятора» (код 110) — «Проверьте, нормально ли подключен вентилятор…» «Скорость вращения вентилятора максимальная» (код 140) — «Проверьте температуру на входе…»

Что делать:

  • Проверить подключение вентиляторов
  • Осмотреть кабели и разъёмы
  • При необходимости заменить вентилятор или блок питания
  • Проверить температуру окружающей среды

 2. Ошибки питания (коды 200–275)

Эта группа ошибок связана с блоком питания: входное напряжение, ток, перегрев, защита, несоответствие конфигурации.

Примеры: «Ошибка проверки питания, питание не обнаружено» (код 200) — «Проверьте подключение к электросети…» «Защита от перегрева блока питания» (коды 233–235) — «Проверьте температуру окружающей среды…»

Что делать:

  • Проверить напряжение в сети
  • Проверить затяжку болтов на шинах БП
  • Убедиться в отсутствии перегрева
  • При необходимости заменить блок питания
  • Обновить прошивку

 3. Ошибки датчиков температуры и перегрева (коды 300–360)

Ошибки SM0/SM1/SM2 указывают на проблемы с датчиками температуры или перегревом хэш‑плат.

Примеры: «Ошибка обнаружения датчика температуры SM0» (код 300) — «Проверьте подключение хэш‑платы…» «Защита от перегрева SM0» (код 350) — «Проверьте температуру окружающей среды…»

Что делать:

  • Проверить адаптер плат
  • Проверить контакт хэш‑платы
  • Убедиться в отсутствии загрязнений
  • Проверить термоинтерфейс
  • Устранить перегрев

 4. EEPROM и совместимость хэш‑плат (коды 410–452, 510–522)

Эти ошибки связаны с некорректной прошивкой, несовместимостью плат или неисправностью EEPROM.

Примеры: «SM0 обнаруживает ошибку EEPROM» (код 410) — «Проверьте адаптер плат…» «Ошибка совместимости хэшплат» (код 510) — «Установите правильную хэшплату»

Что делать:

  • Обновить прошивку
  • Проверить адаптер плат
  • Поменять хэш‑платы местами для диагностики
  • Установить совместимые платы

 5. Ошибки чипов и баланса хэш‑плат (коды 540–562)

Эти ошибки указывают на проблемы с чипами или потерю баланса платы.

Примеры: «Ошибка считывания чипа SM0» (код 540) — «Эта ошибка, как правило, указывает на неисправность чипов хэшплаты» «Потеря баланса платы SM0» (код 560)

Что делать:

  • Переподключить хэш‑плату
  • Поменять платы местами
  • При необходимости обратиться в сервисный центр

 6. Ошибки высокой температуры окружающей среды (коды 600–610)

Примеры: «Температура окружающей среды высокая» (код 600)

Что делать:

  • Проверить вентиляцию помещения
  • Уменьшить температуру воздуха
  • В режиме High Performance поддерживать < 30°C

 7. Ошибки контрольной платы управления (коды 701–712)

Примеры: «Ошибка контрольной платы управления» (код 701) — «Обновите прошивку. Проверьте хорошо ли прикручена КПУ»

Что делать:

  • Проверить крепление КПУ
  • Обновить прошивку

 8. Программные ошибки (коды 800–802)

Пример: «Программная ошибка» — «Обновите прошивку»

Что делать:

  • Перепрошить устройство

 9. Ошибки пулов и сети (коды 2000–2350)

Примеры: «Отсутствуют настройки пула» (код 2000) «Не удалось подключиться к Pool0» (код 2020)

Что делать:

  • Проверить настройки пула
  • Проверить интернет
  • Проверить reject‑rate
  • Убедиться, что пул поддерживает asicboost

 10. Ошибки водяного охлаждения (коды 5070–5073)

Пример: «Низкая скорость протока воды SM0» — «Проверьте, нормальный ли поток воды…»

Что делать:

  • Проверить насос
  • Проверить водоблок
  • Проверить термоинтерфейс

 11. Антивирусные срабатывания (коды 100001–100003)

Пример: «Отработал антивирус» — «Обновите прошивку»

Что делать:

  • Обновить прошивку до последней версии

 Заключение

Этот справочник поможет быстро определить причину неисправности Whatsminer и принять правильные меры. Большинство ошибок связаны с:

  • перегревом
  • питанием
  • некорректной прошивкой
  • неисправностью хэш‑плат

Если ошибка повторяется после всех проверок — рекомендуется обратиться в сервисный центр.

— от Оставить комментарий

Как разблокировать контрольную плату и подготовить её к прошивке «понижайки» и кастомной прошивки VNISH

Работа с контрольными платами ASIC‑майнеров требует аккуратности и понимания процесса. Ниже приведена подробная инструкция, основанная на практическом опыте и предназначенная для тех, кто хочет разблокировать контрольную плату, активировать работу через USB и подготовить устройство к установке «понижающей» прошивки и последующей прошивке VNISH.

Что понадобится

Для выполнения процедуры потребуется минимальный набор оборудования:

  • Контрольная плата, снятая с устройства и расположенная на рабочем столе.
  • Блок питания 12 В с подходящим разъёмом.
  • USB‑UART адаптер (например, CP2102, CH340, FT232 и др.).
  • Компьютер или ноутбук.
  • Драйвер USB‑UART адаптера.
  • Терминальная программа — PuTTY.

Шаг 1. Подключение USB‑UART адаптера

  1. Подключите адаптер к компьютеру.
  2. Установите драйвер, если он не установился автоматически.
  3. В «Диспетчере устройств» появится новый COM‑порт — запомните его номер.

blank

Шаг 2. Поиск UART‑разъёма на контрольной плате

На плате необходимо найти три контакта:

  • RX
  • TX
  • GND

Обычно они подписаны на текстолите. Это стандартный сервисный интерфейс для доступа к загрузчику.

Шаг 3. Подключение адаптера к плате

Подключение выполняется перекрёстно:

  • GND → GND
  • RX → TX
  • TX → RX

Это не ошибка — так и должно быть.

Шаг 4. Настройка PuTTY

  1. Запустите PuTTY.
  2. Выберите режим Serial.
  3. Укажите:
    • Serial line — номер COM‑порта адаптера.
    • Speed — 115200.
  4. Остальные параметры оставьте по умолчанию.
  5. Нажмите Open — откроется пустое окно терминала.

Шаг 5. Проверка подключения

Подайте питание на контрольную плату.

Если всё подключено правильно, в терминале появится текст загрузки: системные сообщения, запуск служб и т. д.

Шаг 6. Вход в консоль u‑boot (ENV)

  1. Отключите питание платы.
  2. Замкните перемычку JP2.
  3. Снова подайте питание.

В терминале появится строка загрузчика. В этот момент:

  • быстро снимите перемычку,
  • несколько раз нажмите пробел.

Если метод не срабатывает:

  • подайте питание,
  • через секунду кратковременно замкните JP1 или JP2,
  • это «ломает» нормальную загрузку и переводит плату в u‑boot.

Используйте тот способ, который сработает.

Шаг 7. Разрешение работы с USB

Когда загрузчик остановлен, введите команду:

Код
setenv bitmain_usb_switch 1

Эта команда включает поддержку USB‑порта.

Затем сохраните изменения:

Код
saveenv

После успешного сохранения появятся сообщения о записи ENV.

Шаг 8. Перезагрузка платы

Перезагрузите контрольную плату.

Теперь она готова к прошивке:

  • сначала — «понижайкой» (например, старой прошивкой от T21),
  • затем — кастомной прошивкой VNISH.

Заключение

Разблокировка контрольной платы и активация USB‑режима — обязательный шаг перед установкой альтернативных прошивок. Процедура несложная, но требует внимательности при работе с UART и загрузчиком. После выполнения всех шагов плата полностью готова к дальнейшей настройке и установке VNISH.

Первоисточник — https://t.me/Vnish_net_support

— от Оставить комментарий

WhatsMiner Tool: инструкция по использованию и настройке

1. Рабочая среда

WhatsMiner Tool запускается на ПК с Windows (64-разрядная версия). Для корректной работы рекомендуется использовать стабильные версии ПО майнеров (после 20230818.18).

2. Основной интерфейс

После запуска программы отображается главный экран, который условно делится на три зоны:

  • 🔴 Красная область — выбор функций (мониторинг, обновление, настройка пулов, экспорт, удалённое управление).
  • 🟢 Зелёная область — список устройств в локальной сети с их IP, статусом, типом, временем работы, хешрейтом и энергопотреблением.
  • 🔵 Синяя область — общее состояние сети: количество онлайн-майнеров, работающих и неисправных устройств, суммарный хешрейт, время последнего сканирования.

В таблице отображаются параметры:

  • IP-адрес
  • Статус (Running, Fault, Shutdown, WaitWork)
  • Тип майнера (например, M30K_V10, M31S_V21)
  • Версия прошивки
  • MAC-адрес
  • Время работы (UpTime, Elapsed)
  • Хешрейт (15 минут и средний)
  • Эффективность (W/T)
  • Потребляемая мощность (W)

Щелкните правой кнопкой мыши на элементе отображения списка настроек в пространстве за пределами окна списка Whatsminer, и откроется окно параметров списка из элементов данных, отображаемых в списке настроек, как показано на следующем рисунке:

В разделе Setting выберите, чтобы включить или выключить компактный режим, который упрощает функции удаленного управления и включает в себя функции: Перезагрузка, управление светодиодами, переключатель API майнера, Восстановление майнера, Экспорт журнала, переключатель пулов.4. Управление IP-адресами

4.1 Добавление диапазона

Через кнопку Miner IP открывается окно управления IP-адресами.

  • Ввод диапазона: Start IP и End IP (например, 192.168.1.1 – 192.168.1.255).
  • После добавления диапазон подсвечивается синим цветом.
  • Доступны операции: Обновить, Удалить, Импорт из файла ip.txt.

4.2 Сканирование

После ввода диапазона и запуска функции Monitor программа отображает список всех найденных майнеров с их статусом.

  • Running — устройство работает.
  • Fault — ошибка.
  • Shutdown — выключено.
  • WaitWork — ожидает задания.

Внизу отображается статистика:

  • Всего устройств
  • Сколько онлайн
  • Сколько работает
  • Сколько неисправных
  • Общий хешрейт, средний, минимальный и максимальный
  • Время последнего сканирования

5. Мониторинг и фильтрация

5.1 Мониторинг

В режиме мониторинга отображаются:

  • Хешрейт за 15 минут и средний
  • Эффективность (W/T)
  • Потребляемая мощность
  • Версия прошивки

5.2 Фильтрация

Можно фильтровать список по статусу. Для этого щёлкните правой кнопкой мыши вне столбца «Miner Type» и выберите Status Option.

5.2. Фильтрация списка по модели:

В окне списка статуса майнера щелкните правой кнопкой мыши на столбце «Miner type», инструмент отобразит маркер «Miner Type» следующим образом:

6. Обновление встроенного ПО (Firmware Upgrade)

Назначение

Функция обновления встроенного ПО (firmware) в WhatsMiner Tool предназначена для централизованного обновления программного обеспечения ASIC-майнеров. Это важно для:

  • исправления ошибок и повышения стабильности работы;
  • улучшения производительности и энергоэффективности;
  • добавления новых функций и совместимости с пулами;
  • обеспечения безопасности оборудования.

Как выполнить обновление

  1. Откройте раздел Upgrade В главном интерфейсе программы есть вкладка Upgrade, где отображаются все устройства, доступные для обновления.
  2. Выбор майнеров
    • Можно выбрать один или несколько ASIC-майнеров из списка.
    • Для массового обновления отметьте галочками все устройства, которые должны получить новую прошивку.
  3. Загрузка файла прошивки
    • Укажите путь к файлу прошивки (обычно формат .bin).
    • Файл должен соответствовать модели майнера (например, M30S, M31S, M50 и т.д.).
  4. Настройка параметров обновления В настройках можно задать:
    • количество потоков обновления (например, 3 одновременно);
    • таймауты и интервалы;
    • режим экспорта логов для контроля процесса.
  5. Запуск процесса
    • Нажмите кнопку Start Update.
    • В окне статуса будет отображаться прогресс обновления для каждого устройства.
  6. Завершение и проверка
    • После завершения обновления майнер перезапустится.
    • В колонке Version Info появится новая версия прошивки.
    • Рекомендуется выполнить повторное сканирование сети (Monitor), чтобы убедиться, что устройства работают корректно.

6.3. Ссылка для загрузки встроенного ПО

Нажмите на ссылку для загрузки прошивки, и браузер автоматически перейдет на сайт загрузки прошивки с официального веб-сайта, как показано ниже:

7. Настройка пулов

Назначение

Раздел Pools в WhatsMiner Tool используется для управления пулами майнинга, к которым подключаются ваши ASIC-майнеры. Здесь задаются адреса серверов, пароли и дополнительные параметры, определяющие, куда будет направляться вычислительная мощность устройств.

Программа поддерживает до трёх пулов одновременно:

  • Pool 1 — основной (приоритетный).
  • Pool 2 и Pool 3 — резервные, активируются при недоступности основного.

7.1 Настройка перед совместным размещением пула

Перед тем как объединять майнеры в общий пул, необходимо выполнить базовую настройку параметров в разделе Setting:

  1. Откройте окно настроек
    • Нажмите кнопку [Setting] в главном интерфейсе WhatsMiner Tool.
  2. Выбор количества IP-Suffix
    • В настройках можно задать количество IP-Suffix для майнеров.
    • Допустимые значения: от 1 до 4.
    • Это позволяет гибко управлять диапазонами IP-адресов при совместном размещении устройств.
  3. Настройка дополнительных параметров
    • В окне настроек доступны другие параметры, которые можно изменить в соответствии с требованиями пользователя:
      • интервалы мониторинга;
      • таймауты сканирования;
      • количество потоков для сканирования и обновления;
      • режим отображения списка (Compact Mode, Custom Mode и т.д.);
      • язык интерфейса.
  4. Сохранение изменений
    • После внесения всех необходимых настроек нажмите кнопку [Save].
    • Настройки будут применены ко всем выбранным устройствам и сохранятся для дальнейшей работы.

7.2 Начните объединять пулы майнеров

После того как предварительные настройки выполнены (см. пункт 7.1), можно переходить к объединению пулов для группы майнеров.

Пошаговая инструкция

  1. Откройте раздел Pools
    • В главном интерфейсе нажмите кнопку [Pools], чтобы перейти к настройке пулов.
  2. Редактирование параметров пула
    • Введите или измените:
      • адрес пула (например, stratum+tcp://192.168.2.24:3333),
      • адрес майнера (Worker Name),
      • форму подключения (тип протокола),
      • валюту майнера (BTC, BCH и др.).
  3. Выбор устройств для настройки
    • В списке IP-адресов отметьте те майнеры, для которых необходимо применить новые параметры пула.
  4. Применение настроек
    • Нажмите кнопку [Start Upgrade], чтобы обновить конфигурацию выбранных устройств.
    • Все отмеченные майнеры получат новые параметры подключения к пулу.
  5. Фиксация настроек
    • Отметьте галочку [Fixed Pools], чтобы заблокировать настройки пула.
    • Это гарантирует, что выбранные параметры будут закреплены и не изменятся автоматически.

8. Изменение пароля

Назначение

Функция изменения пароля в WhatsMiner Tool позволяет управлять доступом к майнерам и защищать их от несанкционированного вмешательства. Каждый майнер поддерживает несколько уровней учётных записей (admin, super, user1, user2, user3), и для каждой можно задать собственный пароль.

Пошаговая инструкция

  1. Проверьте IP-адрес майнера
    • В списке устройств выберите тот майнер, для которого требуется изменить пароль.
  2. Откройте меню Password
    • Нажмите кнопку [Password] в главном интерфейсе программы.
  3. Выберите тип учётной записи
    • Доступны следующие варианты:
      • admin — стандартный административный доступ;
      • super — расширенные права;
      • user1, user2, user3 — дополнительные пользователи с ограниченными правами.
  4. Введите старый пароль
    • В соответствующем поле укажите текущий пароль для выбранной учётной записи.
  5. Введите новый пароль
    • Введите новый пароль, который будет использоваться для доступа к майнеру.
    • Рекомендуется использовать сложные комбинации (буквы, цифры, символы).
  6. Примените изменения
    • Нажмите кнопку [Start Update], чтобы сохранить новый пароль.
    • После обновления система применит изменения, и доступ к майнеру будет возможен только с новым паролем.

9. Удалённое управление

Функция Remote Ctrl в WhatsMiner Tool предназначена для управления майнерами без физического доступа к устройству. Это особенно удобно при работе с большими фермами, где требуется централизованное администрирование.

Удалённое управление включает такие возможности, как:

  • перезапуск майнера;
  • управление светодиодами;
  • переключение API;
  • восстановление устройства;
  • экспорт журналов;
  • переключение пулов.

9.1 Перезапуск майнера

Пошаговая инструкция

  1. Проверьте IP майнера
    • В списке устройств найдите майнер, который необходимо перезапустить.
    • Убедитесь, что его статус отображается корректно (например, Running или Fault).
  2. Откройте меню Remote Ctrl
    • Нажмите кнопку [Remote Ctrl] в главном интерфейсе программы.
  3. Выберите действие Reboot
    • Во всплывающем диалоговом окне выберите опцию Reboot.
    • Это инициирует процесс перезапуска выбранного устройства.
  4. Подтвердите действие
    • Нажмите кнопку [OK] для подтверждения.
    • Майнер будет перезапущен, после чего его статус обновится в списке устройств.

9.2 Управление майнингом

Назначение

Функция Mining Control в разделе Remote Control позволяет управлять процессом майнинга на выбранных устройствах напрямую через интерфейс WhatsMiner Tool. Это удобно для централизованного контроля работы фермы и оперативного включения/выключения майнинга.

Пошаговая инструкция

  1. Выберите майнер по IP-адресу
    • В списке устройств найдите нужный ASIC-майнер по его IP-адресу.
  2. Откройте меню Remote Control
    • Нажмите кнопку [Remote Control] напротив выбранного устройства.
  3. Выберите функцию Mining Control
    • Во всплывающем диалоговом окне выберите опцию Mining Control.
  4. Подтвердите действие
    • Нажмите кнопку [OK], чтобы применить выбранное действие.
    • После этого майнер начнёт или остановит процесс майнинга в зависимости от выбранной команды.

Ограничения

  • M3 и другие ранние модели ASIC-майнеров не поддерживают функцию Mining Control.
  • Если устройство находится в состоянии выключено (Shutdown), управление майнингом через эту функцию будет недоступно.

9.3 Изменение режима производительности

Назначение

Функция Performance Mode в разделе Remote Control позволяет изменять режим работы майнера для оптимизации его производительности и энергопотребления. Это удобно при необходимости балансировать между максимальным хешрейтом и экономией электроэнергии.

Пошаговая инструкция

  1. Выберите майнер по IP-адресу
    • В списке устройств найдите ASIC-майнер, для которого требуется изменить режим производительности.
    • Выделите его, чтобы активировать управление.
  2. Откройте меню Remote Control
    • Нажмите кнопку [Remote Control] напротив выбранного устройства.
  3. Выберите функцию Performance Mode
    • Во всплывающем диалоговом окне выберите опцию Performance Mode.
  4. Подтвердите действие
    • Нажмите кнопку [OK], чтобы применить выбранный режим.
    • После этого майнер изменит параметры работы в соответствии с выбранным режимом производительности.

Ограничения

  • Функция переключения режима производительности не поддерживается на старых моделях, таких как M3 и других ранних ASIC WhatsMiner.
  • Для этих устройств управление режимами возможно только через базовые настройки или прошивку.

9.4 Восстановите майнер

Назначение

Функция Restore Miner в разделе Remote Ctrl предназначена для восстановления работы устройства и возврата его параметров к корректным значениям. Она используется в случаях, когда майнер работает нестабильно, потерял сетевые настройки или требуется возврат к заводской конфигурации.

Пошаговая инструкция

  1. Проверьте IP майнера
    • В списке устройств найдите ASIC-майнер по его IP-адресу.
    • Убедитесь, что выбран именно тот майнер, который необходимо восстановить.
  2. Откройте меню Remote Ctrl
    • Нажмите кнопку [Remote Ctrl] напротив выбранного устройства.
  3. Выберите функцию Restore Miner
    • Во всплывающем диалоговом окне выберите опцию Restore Miner.
  4. Определите желаемую операцию В диалоговом окне доступны несколько вариантов восстановления:
    • Восстановить DHCP — сброс сетевых настроек и возврат к автоматическому получению IP-адреса.
    • Восстановить настройки майнера — возврат к сохранённым рабочим параметрам устройства.
    • Восстановить заводские настройки — полный сброс конфигурации до состояния «по умолчанию».
  5. Подтвердите действие
    • После выбора нужной операции нажмите кнопку [OK].
    • Майнер выполнит восстановление в соответствии с выбранным вариантом.

Результат

После завершения операции устройство:

  • при выборе DHCP — получит новый IP-адрес автоматически;
  • при выборе восстановить настройки майнера — вернётся к рабочим параметрам;
  • при выборе восстановить заводские настройки — будет полностью сброшено до исходной конфигурации.

9.5 API майнера

Назначение

Функция Miner API Switch в разделе Remote Ctrl позволяет включить или отключить доступ к API-интерфейсу майнера. Через API можно получать данные о состоянии устройства и управлять его параметрами удалённо. Это удобно для интеграции с внешними системами мониторинга и автоматизации.

Пошаговая инструкция

  1. Проверьте IP майнера
    • В списке устройств найдите ASIC-майнер по его IP-адресу.
  2. Откройте меню Remote Ctrl
    • Нажмите кнопку [Remote Ctrl] напротив выбранного устройства.
  3. Выберите функцию Miner API Switch
    • Во всплывающем диалоговом окне выберите опцию Miner Api Switch.
  4. Активируйте API
    • Нажмите на кнопку выбора, чтобы включить или отключить API.
    • После активации интерфейс API станет доступен для получения данных и управления параметрами майнера.

Возможности API

После включения API можно:

  • получать информацию о текущем статусе майнера (хешрейт, температура, энергопотребление);
  • отслеживать ошибки и предупреждения;
  • изменять параметры работы устройства (например, режим производительности, настройки пула).

Ограничения

  • Для использования API необходимо обновить прошивку майнера до официальной версии 20200801 или более поздней.
  • Старые версии прошивки не поддерживают функцию Miner API Switch.

9.6 Включите быструю загрузку

Назначение

Функция «Включить быструю загрузку» (Fast Boot) в разделе Remote Ctrl предназначена для ускорения выхода майнера на рабочий режим после перезапуска. Она позволяет устройству быстрее достичь номинального энергопотребления и хешрейта, а также уменьшает колебания нагрузки на этапе запуска.

Пошаговая инструкция

  1. Проверьте IP майнера
    • В списке устройств найдите ASIC-майнер по его IP-адресу.
  2. Откройте меню Remote Ctrl
    • Нажмите кнопку [Remote Ctrl] напротив выбранного устройства.
  3. Выберите функцию «Включить быструю загрузку»
    • Во всплывающем диалоговом окне выберите опцию Enable Fast Boot (или «Включить быструю загрузку»).
  4. Подтвердите действие
    • Нажмите кнопку выбора и затем кнопку [OK], чтобы активировать функцию.

Результат работы

  • После перезапуска майнер в течение одной минуты достигает номинального энергопотребления.
  • Колебания нагрузки на этапе запуска значительно уменьшаются.
  • Устройство быстрее выходит на стабильный режим работы.

Ограничения и требования

  • Для использования функции необходимо обновить прошивку до официальной версии 20200801 или более поздней.
  • Поддержка доступна только для моделей серии M30/50.
  • Старые модели (например, M3) не поддерживают функцию быстрой загрузки.

9.7 Управление светодиодными индикаторами

Назначение

Функция Leds Control в разделе Remote Control предназначена для управления светодиодными индикаторами на корпусе майнера. Она используется для визуальной идентификации устройства в ферме или для возврата светодиодов в нормальное состояние после выполнения операций.

Пошаговая инструкция

  1. Выберите майнер по IP-адресу
    • В списке устройств найдите ASIC-майнер по его IP-адресу.
  2. Откройте меню Remote Control
    • Нажмите кнопку [Remote Control] напротив выбранного устройства.
  3. Выберите функцию Leds Control
    • Во всплывающем диалоговом окне выберите опцию Leds Control.
  4. Подтвердите действие
    • Нажмите кнопку [OK], чтобы применить выбранную команду.

Результат работы

После выбора Leds Control светодиоды устройства возвращаются в нормальное состояние, как и раньше. Это позволяет:

  • быстро идентифицировать майнер среди других устройств;
  • убедиться, что индикаторы работают корректно;
  • восстановить стандартное отображение состояния устройства.

9.8 Экспорт журнала Log

Назначение

Функция Export Log в разделе Remote Ctrl позволяет выгружать системные журналы майнера для анализа работы устройства. Экспорт логов необходим для диагностики неисправностей, проверки стабильности работы и передачи данных в техническую поддержку.

Пошаговая инструкция

  1. Проверьте IP майнера
    • В списке устройств найдите ASIC-майнер по его IP-адресу.
  2. Откройте меню Remote Ctrl
    • Нажмите кнопку [Remote Ctrl] напротив выбранного устройства.
  3. Выберите функцию Export Log
    • Во всплывающем диалоговом окне выберите переключатель Export Log.
  4. Подтвердите действие
    • Нажмите кнопку [OK], чтобы инициировать экспорт журнала.
  5. Сохраните журнал
    • В появившемся диалоговом окне выберите каталог, в который будет сохранён экспортированный журнал.
    • Укажите путь для сохранения файлов.

Состав экспортируемого журнала

Экспортированный Log содержит следующие файлы:

  • upfreq_test.log — журнал тестирования частоты работы;
  • power.log — журнал энергопотребления устройства;
  • miner.log — журнал работы майнера (основные процессы и ошибки);
  • system.log — системный журнал (общие события и состояние системы);
  • api.log — журнал API-интерфейса (взаимодействие с внешними системами).

9.9 Отрегулируйте частоту

Назначение

Функция регулировки частоты в разделе Remote Control позволяет изменять рабочую частоту ASIC-майнера. Это используется для оптимизации производительности устройства, снижения энергопотребления или повышения хешрейта (в зависимости от модели и условий эксплуатации).

Пошаговая инструкция

  1. Выберите майнер по IP-адресу
    • В списке устройств найдите ASIC-майнер по его IP-адресу.
  2. Откройте меню Remote Control
    • Нажмите кнопку [Remote Ctrl] напротив выбранного устройства.
  3. Выберите функцию регулировки частоты
    • Во всплывающем диалоговом окне установите процент регулировки частоты машины.
  4. Настройте параметры
    • Повышение частоты (Overclocking) поддерживается только для моделей с жидкостным охлаждением.
    • Каждое значение регулировки основано на целевой частоте устройства.
    • Понижение частоты (Underclocking) доступно для всех поддерживаемых моделей и позволяет снизить энергопотребление и тепловыделение.
  5. Подтвердите действие
    • После выбора параметров нажмите кнопку [OK], чтобы применить изменения.

Результат работы

  • При повышении частоты майнер увеличивает хешрейт, но возрастает энергопотребление и нагрузка на систему охлаждения.
  • При понижении частоты снижается энергопотребление и тепловыделение, что может продлить срок службы оборудования и снизить расходы на электроэнергию.

10.10 Регулировка скорости увеличения частоты

Назначение

Функция «Настроить скорость увеличения частоты» в разделе Remote Ctrl позволяет управлять темпом повышения рабочей частоты майнера. Это важно для балансировки между скоростью выхода на целевую частоту и стабильностью работы устройства.

Пошаговая инструкция

  1. Проверьте IP-адрес майнера
    • В списке устройств найдите ASIC-майнер по его IP-адресу.
  2. Откройте меню Remote Ctrl
    • Нажмите кнопку [Remote Ctrl] напротив выбранного устройства.
  3. Выберите функцию «Настроить скорость увеличения частоты»
    • Во всплывающем диалоговом окне выберите опцию Adjust Frequency Increase Speed.
  4. Установите значение скорости
    • В диалоговом окне задайте скорость увеличения частоты в диапазоне [0 ~ 10].
    • 0 — нормальная скорость поиска частоты (стандартный режим).
    • 1–10 — повышенные значения, при которых частота на хешплатах увеличивается быстрее.
  5. Подтвердите действие
    • Нажмите кнопку [OK], чтобы применить выбранные настройки.

Результат работы

  • При выборе 0 майнер работает в стандартном режиме поиска частоты, обеспечивая стабильность.
  • При увеличении значения (например, 5–10) частота на хешплатах повышается быстрее, что может ускорить выход на целевой хешрейт.
  • Однако более высокие значения могут повлиять на стабильность работы устройства и увеличить риск ошибок.

10.11 Установите ограничение мощности

Назначение

Функция «Установить ограничение мощности» (Set Power Limit) в разделе Remote Ctrl позволяет задать максимальное энергопотребление майнера. Это используется для оптимизации работы оборудования в условиях ограниченной электрической мощности или для снижения нагрузки на электросеть.

Пошаговая инструкция

  1. Проверьте IP-адрес майнера
    • В списке устройств найдите ASIC-майнер по его IP-адресу.
  2. Откройте меню Remote Ctrl
    • Нажмите кнопку [Remote Ctrl] напротив выбранного устройства.
  3. Выберите функцию «Установить ограничение мощности»
    • Во всплывающем диалоговом окне выберите опцию Set Power Limit.
  4. Введите значение мощности
    • Укажите число в диапазоне [0 ~ 99999].
    • Важно: не превышайте заводскую мощность устройства, иначе настройка не вступит в силу.
    • Программное обеспечение автоматически примет допустимое значение, если введённое число выходит за пределы.
  5. Подтвердите действие
    • Нажмите кнопку [OK], чтобы сохранить выбранное ограничение мощности.

Результат работы

  • После завершения операции на выбранном майнере отобразится установленное значение в поле SetPowerlimit.
  • В поле Power limit будет показано фактическое значение, которое применилось к устройству.

10.12 Установите NTP-сервер

Назначение

Функция Set NTP Server позволяет задать или изменить адреса NTP-серверов, которые используются майнером для синхронизации системного времени. Корректная настройка времени важна для стабильной работы устройства и правильного взаимодействия с пулами.

Пошаговая инструкция

  1. Проверьте IP-адрес майнера
    • В списке устройств найдите ASIC-майнер по его IP-адресу.
  2. Откройте меню Set NTP Server
    • Нажмите кнопку [Set NTP server] в интерфейсе программы.
  3. Измените или добавьте адрес NTP-сервера
    • Во всплывающем диалоговом окне можно:
      • изменить существующие адреса;
      • добавить новый адрес локального NTP-сервера в зависимости от ситуации.
  4. Подтвердите действие
    • После внесения изменений нажмите кнопку [OK], чтобы сохранить настройки.

Результат работы

  • Майнер начнёт использовать указанные NTP-серверы для синхронизации времени.
  • При настройке службы NTP по умолчанию уже заданы четыре стандартных NTP-сервера, которые можно заменить или дополнить.

10.13 Установите часовой пояс

Назначение

Функция «Установить часовой пояс» (Set Time Zone) в разделе настроек позволяет задать правильный часовой пояс для майнера. Корректная настройка времени необходима для синхронизации с пулами, правильного отображения логов и стабильной работы устройства.

Пошаговая инструкция

  1. Проверьте IP-адрес устройства
    • В списке устройств найдите ASIC-майнер по его IP-адресу.
  2. Откройте меню установки часового пояса
    • Нажмите кнопку [Установить часовой пояс] в интерфейсе программы.
  3. Выберите часовой пояс
    • Во всплывающем диалоговом окне выберите соответствующий часовой пояс из предложенного списка.
    • Убедитесь, что выбранный часовой пояс соответствует вашему региону или настройкам сети.
  4. Подтвердите действие
    • Нажмите кнопку [OK], чтобы сохранить выбранный часовой пояс.

Результат работы

  • После применения настройки майнер будет работать в выбранном часовом поясе.
  • Все системные журналы (Logs) и события будут фиксироваться с корректным временем.
  • Это обеспечит правильное взаимодействие с пулами и синхронизацию данных.

11. Экспорт данных

Назначение

Функция Export в WhatsMiner Tool позволяет выгружать информацию о текущем состоянии майнеров во внешний файл. Это удобно для анализа, ведения отчётности и передачи данных в техническую поддержку.

Пошаговая инструкция

  1. Откройте меню Export
    • В главном интерфейсе программы нажмите кнопку [Export].
  2. Экспортируйте данные
    • После нажатия кнопки программа создаст файл с информацией о текущем состоянии майнеров.
    • Формат файла: .csv (Comma-Separated Values).
  3. Работа с файлом
    • Файл можно открыть и редактировать с помощью Microsoft Excel или других таблиц, поддерживающих формат CSV.
    • В таблице будут отображены параметры майнеров: IP-адрес, статус, хешрейт, температура, энергопотребление и другие данные.
  4. Имя файла по умолчанию
    • Имя экспортируемого файла формируется автоматически по текущему времени.
    • Формат имени:
      годмесяцденьчасминутасекунда.csv
    • Пример: 20201211141322.csv (11 декабря 2020 года, 14:13:22).

12. Определение и установка IP-адреса

12.1 Определение IP-адреса

Назначение

Функция определения IP-адреса в WhatsMiner Tool позволяет быстро находить сетевой адрес майнера для его дальнейшей настройки и управления. Это особенно важно при работе с большим количеством устройств в одной сети.

Пошаговая инструкция

Метод 1. Использование IP-Monitor

  1. В интерфейсе программы нажмите кнопку [IP-Monitor].
  2. В открывшемся окне нажмите кнопку [Start].
  3. Инструмент WhatsMiner автоматически выполнит поиск майнера и определит его IP-адрес.
  4. Найденный IP-адрес будет отображён в интерфейсе программы.

Метод 2. Использование кнопки IP REPORT на майнере

  1. Убедитесь, что майнер запущен и подключён к сети.
  2. На корпусе устройства нажмите кнопку [IPFOUND] и удерживайте её несколько секунд.
  3. Дождитесь мигания индикатора на майнере — это сигнал о завершении формирования отчёта по IP-адресу.
  4. В интерфейсе WhatsMiner Tool появится окно с сообщением о найденном IP-адресе устройства.

Результат работы

  • В обоих случаях вы получите точный IP-адрес майнера.
  • Этот адрес используется для дальнейшей настройки, мониторинга и управления устройством.

12.2 Установка статического IP-адреса

Назначение

Функция Set Static IP позволяет задать фиксированный IP-адрес для майнера. Это необходимо для стабильного управления устройством, особенно в больших фермах, где использование динамических адресов (DHCP) может затруднить администрирование.

Пошаговая инструкция

  1. Выбор исходного IP-адреса
    • Статический IP-адрес может быть выбран из списка обнаруженных адресов.
    • Также его можно импортировать вручную.
  2. Настройка целевого IP-адреса
    • В нижней части интерфейса (левый нижний угол) укажите целевой IP-адрес.
    • При необходимости обновите его вручную.
  3. Укажите сетевые параметры
    • Введите корректные значения:
      • маска подсети (Subnet Mask);
      • шлюз (Gateway);
      • широковещательный адрес (Broadcast Address);
      • DNS-адрес.
  4. Примените настройки
    • Нажмите кнопку [Set Static IP] для сохранения параметров.
    • Дождитесь появления статуса Success, подтверждающего успешную настройку.

Результат работы

  • После успешной установки майнер автоматически перезагрузится.
  • Устройство начнёт работать с новым статическим IP-адресом.
  • Это обеспечит стабильное подключение и удобство при управлении сетью.

Важные примечания

  • Примечание 1: Перед установкой статического IP убедитесь, что все сетевые параметры (маска, шлюз, широковещательный адрес, DNS) указаны правильно. Ошибки приведут к потере связи с устройством.
  • Примечание 2: После успешной настройки майнер перезагрузится и будет доступен по новому IP-адресу.

Заключение

WhatsMiner Tool — это универсальный инструмент для операторов майнинговых ферм. Он позволяет централизованно управлять ASIC-майнерами, контролировать их производительность, обновлять прошивки и оперативно реагировать на неисправности.

Программа значительно упрощает эксплуатацию оборудования, особенно при работе с большим количеством устройств, и является обязательным элементом инфраструктуры любой майнинговой фермы.

— от Оставить комментарий

Почему массово выходят из строя Antminer T21: разбор реальной причины

Ключевой факт: это архитектурная идентичность T21 и S21

Хэш‑платы S21 и T21 архитектурно идентичны на 100 %:

  • используются одни и те же ASIC‑чипы (взаимозаменяемые);
  • одинаковая структура доменов (по 9 чипов);
  • идентичные полимерные конденсаторы на 2.5 V;
  • единая схема разводки питания.

Единственное отличие — блок питания (PSU):

  • S21 оснащён однофазным блоком;
  • T21 использует трёхфазный блок.

🔎 Важное наблюдение: если бы проблема заключалась в плате, чипах или термопасте, S21 выходили бы из строя так же массово. Однако этого не происходит.

Что происходит на практике: типичные поломки T21

Анализ плат, поступающих в ремонт, выявляет устойчивую картину:

  • 🧨 вскрытые полимерные конденсаторы на 2.5 V (см. фото ниже);
  • ❌ полный выход из строя целого домена (все 9 чипов);
  • ⚠️ потеря 30–60 % чипов в соседних доменах;
  • 📍 повторяющиеся зоны повреждений: верхняя и нижняя части платы, иногда середина.

Это не тепловая деградация, а силовая лавина по питанию.

Почему термопаста не является причиной

Плохая термопаста приводит к:

  • 🌡️ перегреву;
  • ⏱️ троттлингу;
  • 📉 постепенной деградации 1–2 чипов;
  • 🔍 локальным дефектам.

Однако она не вызывает:

  • ❗ вскрытие конденсаторов;
  • ❗ полный выход из строя домена;
  • ❗ повреждение соседних доменов;
  • ❗ единый паттерн поломок на сотнях плат.

⚠️ Вывод: не перегрев убивает конденсаторы. Плохое питание — убивает.

Изменения с появлением T21: новые риски трёхфазного питания

До появления T21:

  • фермы работали на однофазном питании;
  • хостинги имели опыт работы с однофазными системами;
  • ошибки были понятными и очевидными.

С появлением T21:

  • массово внедрены трёхфазные ASIC;
  • у хостингов отсутствовал опыт работы с трёхфазными системами;
  • возникли новые режимы отказа:
    • перекос фаз;
    • потеря одной фазы;
    • плавающий нулевой провод (N);
    • просадки напряжения при старте и настройке;
    • импульсные помехи между фазами.

Эти аварии:

  • не всегда приводят к отключению PSU;
  • не всегда срабатывают автоматические выключатели;
  • но существенно ухудшают качество питания, которое напрямую влияет на домены плат.

Почему первыми выходят из строя конденсаторы 2.5 V

Конденсаторы на 2.5 V установлены на низковольтной доменной шине (~1 V), где:

  • протекают огромные токи;
  • присутствуют импульсные нагрузки;
  • отсутствует «запас по прочности».

При «грязном» питании:

  • растёт ripple‑ток;
  • возникают резкие транзиенты;
  • конденсатор перегревается;
  • переходит в режим короткого замыкания (КЗ);
  • вскрывается;
  • запускает лавину отказов.

👉 Итог: выход из строя одного конденсатора приводит к гибели домена и повреждению соседних доменов.

Почему S21 работают стабильно, а T21 выходят из строя

Платы, чипы и термопаста у S21 и T21 идентичны. Разница — в среде питания:
Однофазное питание (S21):

  • проще в реализации;
  • стабильнее;
  • понятнее для хостингов.

Трёхфазное питание (T21):

  • сложнее в настройке;
  • требует постоянного контроля фаз;
  • нуждается в опыте эксплуатации;
  • сопряжено с большим числом потенциальных ошибок.

Итоговый вывод

Antminer T21 выходят из строя не из‑за конструктивных недостатков, а потому, что первыми массово попали в неадаптированную трёхфазную инфраструктуру.
Если бы S21 изначально были оснащены трёхфазным PSU, дискуссии о «плохой термопасте» велись бы в том же ключе.

Рекомендации для хостингов: как избежать массовых отказов

Чтобы минимизировать риски, необходимо:

  • 📊 контролировать перекос фаз;
  • 🛡️ обеспечить защиту от потери фазы;
  • 🔌 гарантировать корректное подключение нулевого провода (N) и заземления;
  • 🔋 проводить проверку питания под нагрузкой;
  • ⏳ сократить количество рестартов «на горячую».

Замена термопасты не решит проблему. Реальные меры должны быть направлены на стабилизацию питания.

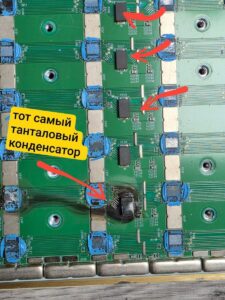

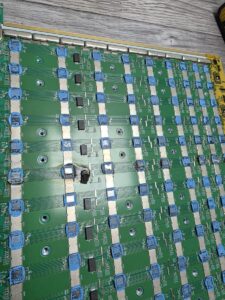

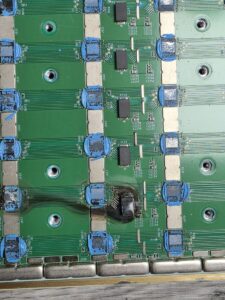

📸 Ниже представлены фото вскрытых полимерных конденсаторов, подтверждающих описанную картину отказов.

Это не мнение, а вещественные доказательства.

Автор статьи : @r_s_k_1

— от Оставить комментарий

Antmier L9 15/16/17 GH — особенности и отличия

Майнинг на алгоритме Scrypt с Antminer L9


В этой статье мы покажем вам:

  • Чем серия L9 отличается от L7,
  • Как экономически сравниваются 15, 16 и 17 GH/s,
  • Какие расходы на электричество и доходы сейчас реалистичны.

Bitmain Antminer L7 по-прежнему является одним из самых долговечных и экономически успешных майнеров на рынке — даже спустя годы после его релиза он всё ещё работает с прибылью. В 2025 году Bitmain выводит его преемника: новую серию Antminer L9, оптимизированную для майнинга Litecoin (LTC) и Dogecoin (DOGE) на основе алгоритма Scrypt.
Серия L9 выходит в трёх уровнях производительности:
15 GH/s, 16 GH/s и 17 GH/s — при одинаковом дизайне, идентичном ПО и почти одинаковой конструкции.



Вы всегда можете обратиться к нам для консультации: https://www.bazabtc.com/contact-us/


Почему три варианта, если это одна и та же машина?

Потому что при производстве чипов возникают естественные отклонения в хешрейте — хорошо известное явление под названием биннинг чипов (chip binnung).
Bitmain целенаправленно использует эту разницу: вместо искусственного занижения производительности всех устройств их классифицируют по мощности — если вам нужна большая производительность, вы получаете её за соответствующую цену.



Обзор технологий — что нового в серии Antminer L9

На первый взгляд L9 выглядит как очень мощное обновление L7 — и так оно и есть. Потому что в серии L9 Bitmain опирается не на рискованный технологический скачок, а на целевую оптимизацию проверенной платформы.
Годами L7 был одним из самых экономически стабильных майнеров на всём рынке. Сочетание добротной конструкции, надёжного воздушного охлаждения и высокого хешрейта сделало его опорой в scrypt-майнинге. Именно здесь продолжает L9 — с целью дать большую производительность при сопоставимой эффективности и стабильности.

Хэш плата Antminer L9 BSL41601



Что осталось прежним в Antminer L9

  • Конструкция и компоновка вентиляторов: L9 остаётся классическим ASIC с 4 вентиляторами и воздушным охлаждением — механически почти идентичен L7.
  • Пользовательский интерфейс и API: управление как обычно через веб-интерфейс Bitmain — новое обучение не требуется.
  • Надёжность: устройства стабильно работают даже при непрерывной нагрузке — как и ожидалось от L7.


Что изменилось в Antminer L9

  • Больше мощности на устройство: с хешрейтом до 17 GH/s
    L9 заметно мощнее L7 (около 9.5-9.8 GH/s).
  • Небольшие улучшения воздушного потока: оптимизированные кривые вентиляторов обеспечивают немного лучшую теплоотдачу при сопоставимом фоновом шуме.
  • Все устройства L9 технически одинаковы — различия в хешрейте являются следствием естественной вариативности в производстве чипов.
  • Вместо того чтобы скрывать эти различия, Bitmain предлагает три чётко определённые модели:
    15 GH/s (стандартная производительность)
    16 GH/s (сбалансированный вариант)
    17 GH/s (топ-уровень)

В целом L9 — типичный продукт Bitmain: обычный дизайн, но эффективный результат. Тем, кому нравился L7, будет легко освоиться с L9 — просто с большей отдачей на устройство.

Antminer L9 — 15 GH/s

  • Вычислительная мощность: 15 GH/s
  • Чип: BM1491AA
  • Потребление энергии: примерно 3150 Вт
  • Энергоэффективность: примерно 210 J/GH
  • Уровень шума: примерно 72-74 дБ
  • Это вариант с самым низким хешрейтом. Он требует немного меньше мощности и его чуть проще «укротить» в той же среде — например, при автономной установке.

Antminer L9 — 16 GH/s

  • Вычислительная мощность: 16 GH/s
  • Чип: BM1491AA
  • Потребление энергии: примерно 3360 Вт
  • Энергоэффективность: примерно 210 J/GH
  • Уровень шума: примерно 73-75 дБ
  • Средняя версия даёт небольшой прирост производительности при умеренно более высоком потреблении. По устройству, уровню шума и требованиям к среде — те же условия, что и у других моделей.

Antminer L9 — 17 GH/s

  • Вычислительная мощность: 17 GH/s
  • Чип: BM1491AA
  • Потребление энергии: примерно 3570 Вт
  • Энергоэффективность: примерно 210 J/GH
  • Уровень шума: примерно 74-76 дБ
  • Самая мощная модель в серии обеспечивает наивысший хешрейт на устройство. Кроме потребления, по функциям не отличается от двух других вариантов.



Важно понимать:

  • Все модели можно эксплуатировать в любой среде, если электросеть соответствует требованиям.
  • Выбор между 15, 16 или 17 GH/s — прежде всего вопрос цены и стоимости электроэнергии, а не совместимости или функций.
  • Фактическая прибыльность определяется соотношением цены покупки, хешрейта и затрат на энергию — подробнее в следующем разделе.

Что такое merged mining (распределенная добыча) — и почему это критично для L9

Большое преимущество использования scrypt-майнеров, таких как Antminer L9, — возможность так называемого объединённого майнинга: вы одновременно добываете Litecoin (LTC) и Dogecoin (DOGE) — одним устройством и без дополнительного потребления энергии.

Как работает merged mining

  • L9 работает исключительно на блокчейне Litecoin.
  • Поскольку Dogecoin использует тот же алгоритм (Scrypt), он может использовать так называемые доказательства работы (PoW), полученные из вычислений Litecoin.
  • Это называется Auxiliary Proof of Work (AuxPow).
  • На практике это означает: вы также получаете DOGE, не меняя ничего и не деля хешрейт.
  • Многие пулы майнинга (такие как EMCD или viaBTC) автоматически выплачивают вознаграждение в DOGE вместе с Litecoin. Вам не нужно ничего делать — и вы всё равно получаете дополнительный доход.

Вы всегда можете обратиться к нам для консультации: https://www.bazabtc.com/contact-us/

Хостинг или самостоятельная эксплуатация — что выгоднее

Вопрос о том, запускать ли L9 у себя или отдать на профессиональный хостинг, зависит от нескольких факторов: цена электричества, техническая квалификация, наличие места и допустимый уровень шума.

Самостоятельная эксплуатация — разумно, если есть своё электричество или готовая инфраструктура

Домашний майнинг выгоден если:

  • у вас есть доступ к дешёвому электричеству (не более 3р за кВт/ч),
  • есть подходящее помещение с вентиляцией (например, гараж, подвал, хозяйственная постройка),
  • вы можете самостоятельно выполнять обслуживание и ремонт,
  • для вас важен полный контроль над работой и доходом.

Но есть и минусы: уровень шума, выделение тепла и необходимость подходящего (безопасного) электроподключения для нескольких устройств часто делают майнер непрактичным в жилой среде.

Хостинг — профессионально, удобно и предсказуемо

Если вы нацелены на максимальную стабильность, поддержку и масштабируемость, хостинг даёт явные преимущества:

  • обслуживание не требуется — вентиляторы, термопаста, чистка выполняются профессионалами,
  • стабильные цены на электричество и профессиональная среда,
  • идеально для больших объёмов, реинвестиций или международных размещений.

Хостинг против самостоятельной эксплуатации

  • Если у вас есть доступ к дешёвому электричеству, самостоятельная эксплуатация привлекательна
  • Профессиональный хостинг выгоден всем остальным — особенно при высокой цене электроэнергии, ограниченном пространстве или нехватке времени.

Вы всегда можете обратиться к нам для консультации: https://www.bazabtc.com/contact-us/



Сколько обслуживания требует L9

  • Регулярно удаляйте пыль с вентиляторов и радиаторов,
  • меняйте термопасту примерно раз в 7 месяцев для оптимального теплоотвода,
  • очищайте устройство снаружи и проверяйте на коррозию или отложения,
  • проверяйте, что все разъёмы надёжно закреплены.Обслуживание несложно и при необходимости может выполняться самостоятельно — особенно при единичном использовании или небольших установках.

Вы можете принести свой асик на плановое обслуживание или ремонт к нам в сервис: https://www.bazabtc.com/service/#jdcontactform


Какие пулы подходят для Litecoin и Dogecoin

L9 совместим со всеми распространёнными scrypt-пулами. Особенно рекомендуются:

Вы всегда можете обратиться к нам для консультации: https://www.bazabtc.com/contact-us/

— от Оставить комментарий

Ремонт блока питания APW171215a

Блок питания APW171215a — это ключевой компонент  asic Bitmain S19J pro, S21, S21+ S21 pro, L9. Он обеспечивает преобразование переменного тока из сети в необходимые параметры (напряжение и ток), которые подаются на все внутренние узлы и компоненты. От исправности блока питания зависит стабильность, безопасность и долговечность работы всей системы. Поэтому своевременный и правильный ремонт блока питания — залог продолжительной бесперебойной работы оборудования.

В данной статье мы расскажем о причинах выхода из строя блоков питания, этапах диагностики и ремонта, а также о необходимости доверять эту работу профессионалам.

Почему возникает необходимость в ремонте блока питания?

Обстоятельств, при которых блок питания может выйти из строя, довольно много:

1. Перегрузки и короткие замыкания

Чрезмерная нагрузка или короткое замыкание повреждают силовые и управляющие компоненты блока. В случае неправильной эксплуатации или сбоев в системе возникают скачки тока, приводящие к выходу из строя транзисторов, диодов или микросхем.

2. Нестабильное электропитание

Частые скачки напряжения, просадки или нестабильный внешний источник питания, например, использование в условиях скачущего напряжения, негативно сказываются на рабочих элементах блока.

3. Перегрев и неправильное охлаждение

Если вентиляция не обеспечивается должным образом, внутри блока развивается перегрев, что приводит к разрушению и деградации компонентов. Разгон оборудования, особенно майнинговых асиков, увеличивает теплообразование и повышает риск отказов.

4. Износ и старение компонентов

Со временем электролитические конденсаторы, транзисторы и другие узлы теряют свои свойства, что вызывает снижение эффективности и риск выхода из строя.

5. Неспециальные или неправильные условия эксплуатации

Наличие пыли, влажности, поврежденных кабелей, неправильной установки или использования в шумобоксах без вентиляции — все эти факторы увеличивают вероятность поломки.

Как распознать необходимость ремонта?

Наиболее очевидные признаки неисправности блока питания:

— Отсутствие реакции устройства при включении.

— Плавное отключение или перезагрузка системы.

— Появление запаха горелых компонентов.

— Шумы, щелчки или нестабильная работа блока питания.

— Обнаружение вздутых, вздувшихся или поврежденных элементов.

— Перегрев или повышенная температура корпуса.

Игнорирование этих симптомов может привести к более серьезным повреждениям и дорогостоящему ремонту или замене устройства.

Основные этапы ремонта блока питания

Профессиональный ремонт включает в себя несколько важных этапов:

1. Диагностика

Используются мультиметры, осциллографы и тестовые стенды для определения неисправных узлов. Врач-ремонтник проверяет напряжения, токи, а также визуально осматривает внутренние компоненты.

2. Визуальный осмотр

Обнаружение следов перегрева, вздутия или вздыбленных конденсаторов, поврежденных диодов и транзисторов — важный шаг. В некоторых случаях потребуется разборка всей схемы.

3. Замена неисправных компонентов

Это самый ответственный этап. В зависимости от типа повреждения заменяются:

— силовые транзисторы (например, UJ4C075060K4S),

— управляющие драйверы (NSI6602AD),

— оптопары (TLP5772 LF4),

— электролитические и твердотельные конденсаторы,

— микросхемы питания (L6599D) и другие SMD-компоненты.

При замене крайне важно использовать оригинальные или совместимые компоненты с заявленными параметрами, чтобы избежать повторных выходов из строя.

4. Тестирование и отладка

После замены поврежденных элементов блок питания проходит проверку на специализированном оборудовании. В тестовых режимах он подвергается нагрузкам, что помогает удостовериться в стабильности и надежности работы.

5. Восстановление полного функционала

После замены неисправных компонентов, блок питания проходит тестирование на стенде, а затем на асике в течении длительного времени и только после этого блок поступает на выдачу заказчику. Данной услугой по ремонту блока питания APW171215a вы можете воспользоваться в сервисе bazabtc.com.



Автор статьи: Валерий Кулябин

— от Оставить комментарий

Прошивка контрольной платы Z15

1. Подключаем контрольную плату Ctrl_C55 Bitmain

2. Заходим в контрольку через браузер

3. Убеждаемся, что там написано TEST FIRMWARE как на фото

4. Заходим во вкладку UPGRADE

5. Нажимаем самую нижнюю кнопку в поле Flash new firmware image

6. Выбираем архив с прошивкой Z15

7. Нажимаем зеленую кнопку Flash image

8. Ждем 3-4 минуты

9. Готово, контролька обновлена
