Описание

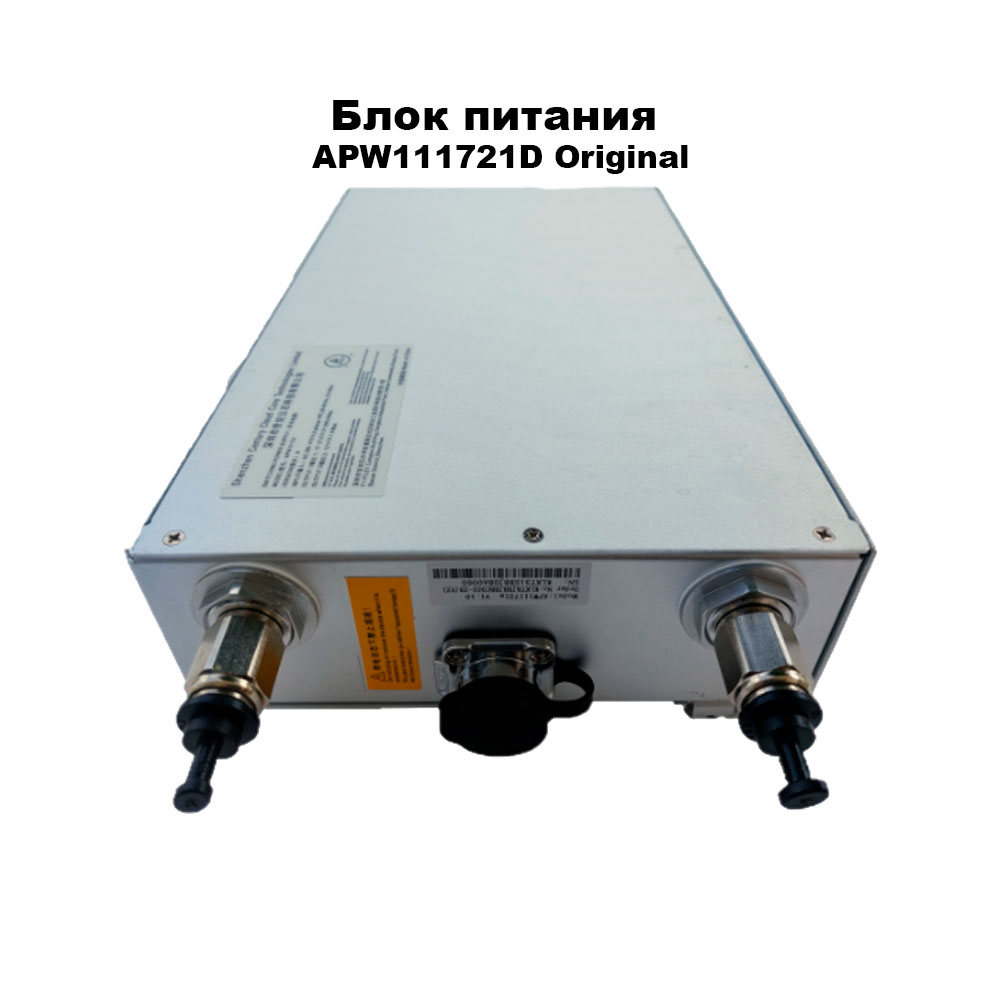

Блок питания APW111721D Original — это финальная и наиболее совершенная ревизия вторичного DC/DC преобразователя от Bitmain, представляющая собой квинтэссенцию инженерных улучшений, накопленных за время производства серии S19. Модель с индексом «D» разрабатывалась с учетом эксплуатационных данных тысяч работающих майнеров и направлена на устранение системных слабостей предыдущих версий. Это не просто запасная часть, а эталон надежности и эффективности для критически важных узлов питания, чья установка позволяет не просто восстановить, но и улучшить исходные характеристики майнера.
Системное назначение и эволюционная значимость:
- Штатное питание флагманских и наиболее требовательных моделей ASIC Bitmain: Antminer S19k Pro (120Т), S19 XP (141Т), а также поздних производственных серий S19j Pro+ и S19 Hydro. Разработан для работы с чипами, требующими предельно стабильного низковольтного питания при экстремальных токах.
- Интегральный компонент для модернизации и ремоторинга: Позволяет обновить майнеры более ранних ревизий (A, B) до современного стандарта надежности, часто требуя при этом обновления системной прошивки майнера для полной раскрытия потенциала.
- Ключевой элемент для построения исследовательских стендов и систем с жидкостным охлаждением, благодаря улучшенной температурной стабильности и расширенным возможностям мониторинга.
Ключевые электрические и архитектурные отличия от ревизий A-C:
- Модель: APW111721D (Original, Final Revision).
- Тип: Цифровой многофазный понижающий преобразователь с гибридной (аналогово-цифровой) системой управления. Использует цифровой интерфейс для настройки и мониторинга, но аналоговые контуры для критичных по времени реакций, что обеспечивает беспрецедентную стабильность.
- Входное напряжение (DC): Расширенный диапазон +10.5В — +13.5В. Внедрена усовершенствованная схема защиты от обратных выбросов напряжения (Back-EMF) с хэш-плат.
- Выходные параметры (Vcore):
- Диапазон программируемого напряжения: 0.50В — 0.90В с шагом 0.625 мВ.
- Максимальный суммарный выходной ток: 550А+ (пиковый до 600А).
- Количество фаз преобразования: 24 (физически) с динамическим перераспределением нагрузки (Active Phase Balancing).
- Частота переключения: Адаптивная, 300-800 кГц, в зависимости от нагрузки для оптимизации потерь.
- Эффективность преобразования (DC/DC): > 98.2% при нагрузке 40-70% (пиковая точка эффективности смещена в зону типичной работы разогнанных чипов).
- Тепловой дизайн: Рассчитан на непрерывную работу при температуре окружающей среды (внутри майнера) до +65°C без деградации. Ключевые компоненты имеют запас по температуре до +150°C.
Архитектурные инновации и их практическая польза:
- Гибридная система управления на базе специализированного ASIC от Bitmain: Комбинация быстрых аналоговых контуров (для мгновенной реакции на изменение нагрузки) и цифрового управляющего ядра (для точной калибровки и логики). Позволяет реализовать:
- Предиктивную компенсацию нагрузки (Predictive Load Compensation): Предугадывание скачков потребления на основе данных от контроллера хэш-плат.
- Адаптивное управление dead-time для синхронных выпрямителей, минимизирующее сквозные токи.
- Детектирование и изоляцию неисправной фазы без остановки работы всего преобразователя.
- Усовершенствованная компонентная база:
- Силовые каскады: Параллельное включение MOSFET в корпусах LFPAK (коэффициент заполнения >95%) с индивидуальными драйверами и датчиками температуры для каждого ключа.
- Дроссели: Композитные сердечники (металлический порошок + феррит) с плоской обмоткой, обеспечивающие рекордно низкие потери и нагрев.
- Выходной фильтр: Многослойная структура из полимерных, танталовых и керамических конденсаторов (MLCC) с интеллектуальным управлением эквивалентным последовательным сопротивлением (ESR).
- Система диагностики и телеметрии (Bitmain Advanced Telemetry — BAT):
- Встроенная память для записи истории работы (лог температуры, токов, напряжений, ошибок) за последние 1000 часов.
- Возможность считывания логов через служебный SMBus-интерфейс для анализа причин отказов.
- Расширенные коды ошибок, указывающие не просто на факт срабатывания защиты, а на вероятную причину (например, «перегрев фазы 12 из-за degraded thermal interface»).
Конструктивные особенности и идентификация:
- Маркировка и внешние отличия: Четкое обозначение «D» на плате, другой цвет шелкографии (часто синий), измененная компоновка элементов питания и конденсаторов вокруг процессора.
- Система охлаждения: Унифицированный радиатор с увеличенной площадью и интегрированными тепловыми трубками, отводящими тепло от самых горячих зон (дросселей и MOSFET) к общему теплообменнику. Используется термопаста с фазовым переходом.
- Разъемы: Механически совместимы с предыдущими ревизиями, но часть сигнальных линий используется для расширенного обмена данными (например, для передачи данных телеметрии).
Сценарии применения и стратегические решения:
- Прямая замена в майнерах, изначально оборудованных APW111721D: Критически важно для сохранения гарантии и соответствия заводским спецификациям.
- Целевой апгрейд майнеров предыдущих поколений для участия в программах разгона (overclocking) или работы в условиях повышенных температур (например, в жарком климате или системах с пассивным охлаждением).
- Использование в качестве эталонного источника питания при тестировании и калибровке самодельных или модифицированных хэш-плат.
- Формирование банка запчастей для промышленных операторов, стремящихся максимально увеличить uptime и предсказуемость работы парка оборудования.
Критические замечания и требования:
- Совместимость прошивки: Майнер должен работать на прошивке, поддерживающей ревизию D. В противном случае возможны ошибки инициализации или неполное использование функционала.
- Требования к внешнему источнику +12В: Несмотря на широкий входной диапазон, для долговременной надежной работы необходима подача стабильного напряжения 12.0В ±2% от качественного первичного источника (APW12++ или промышленного аналога).
- Сложность ремонта: Высокая интеграция и использование BGA-компонентов (контроллер, память) делают ремонт в кустарных условиях практически невозможным. Экономически оправдана только замена модуля.
Стратегическое значение для индустрии:
APW111721D Original представляет собой вершину эволюции платформы питания для майнеров Bitmain. Его появление знаменует переход от концепции «ремонтируемого компонента» к концепции «высоконадежного системного модуля с предсказуемым сроком службы». Для владельца крупного парка инвестиция в такие модули — это страховка от непредвиденных простоев и гарантия сохранения заявленных показателей эффективности майнеров на протяжении всего жизненного цикла. Для инженера это возможность работать с наиболее совершенным инструментом, предоставляющим беспрецедентный объем данных для анализа и оптимизации. Выбор APW111721D — это осознанный шаг в сторону максимальной стабильности и минимального общего владения (TCO) для самых требовательных майнинг-операций.
