Описание

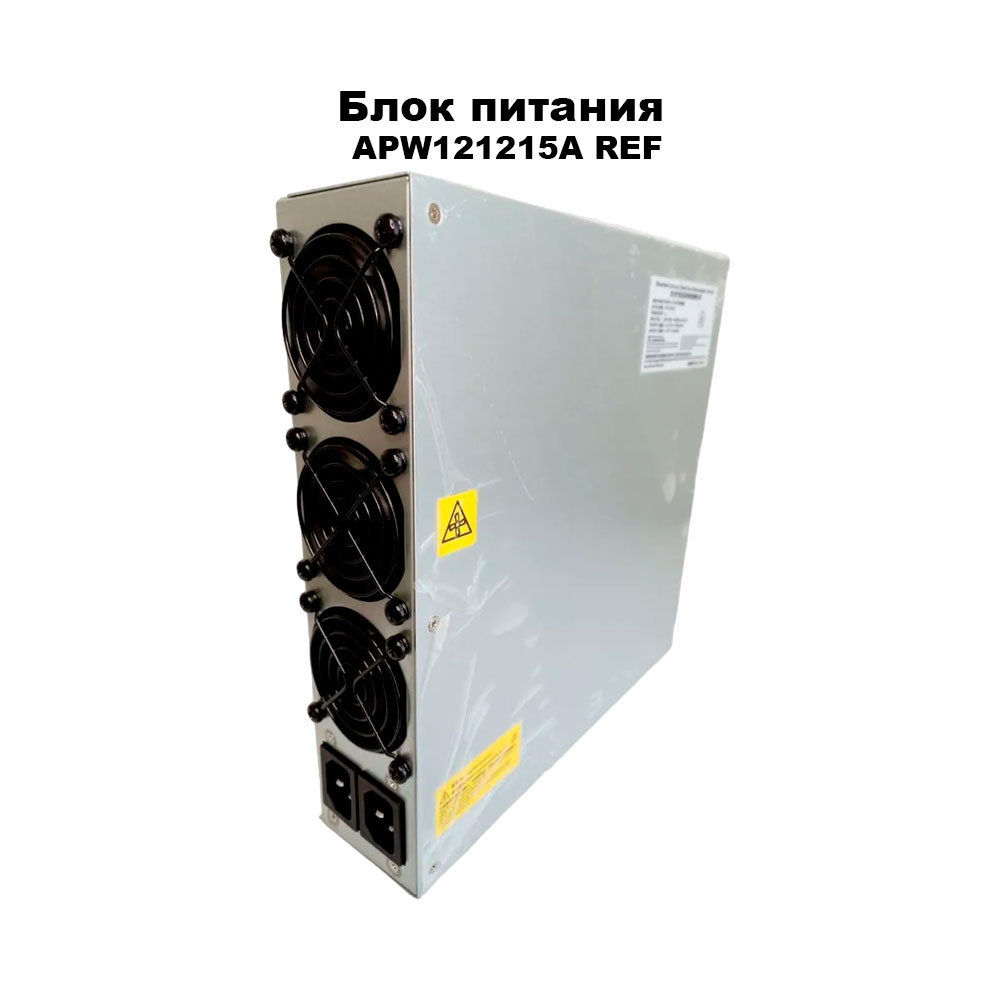

Блок питания APW121215A REF — это референсная (исходная) конструкция промышленного источника питания формата 1U, которая легла в основу целого семейства блоков для майнинга. Эта модель не является коммерческим продуктом для конечного потребителя, а представляет собой инженерную платформу для разработки, тестирования и глубокой кастомизации. Её приобретение — это инвестиция в собственный инжиниринг, позволяющая получить полный контроль над архитектурой питания, отладкой протоколов управления и созданием специализированных решений для уникальных задач майнинг-инфраструктуры.
Философия референсного дизайна: платформа для инженерного творчества
- Исходная конструкторская документация: Плата, трассировка и компонентная база соответствуют первоначальному проекту, что позволяет изучать и модифицировать базовую архитектуру без наслоений последующих ревизий.
- Инструмент для R&D отделов и инженеров-разработчиков: Используется для создания кастомных версий БП под специфические требования (нестандартные напряжения, специализированные интерфейсы управления, уникальные условия охлаждения).
- Образовательный и исследовательский стенд: Позволяет изучать принципы работы активного PFC, резонансных LLC-преобразователей, систем синхронного выпрямления и цифровых систем защиты в реальном железе.
- База для реверс-инжиниринга и создания совместимых решений: Понимание работы оригинальной платформы позволяет разрабатывать полностью совместимые, но улучшенные силовые модули или системы мониторинга.
Ключевые электрические и конструктивные параметры (Исходная спецификация):

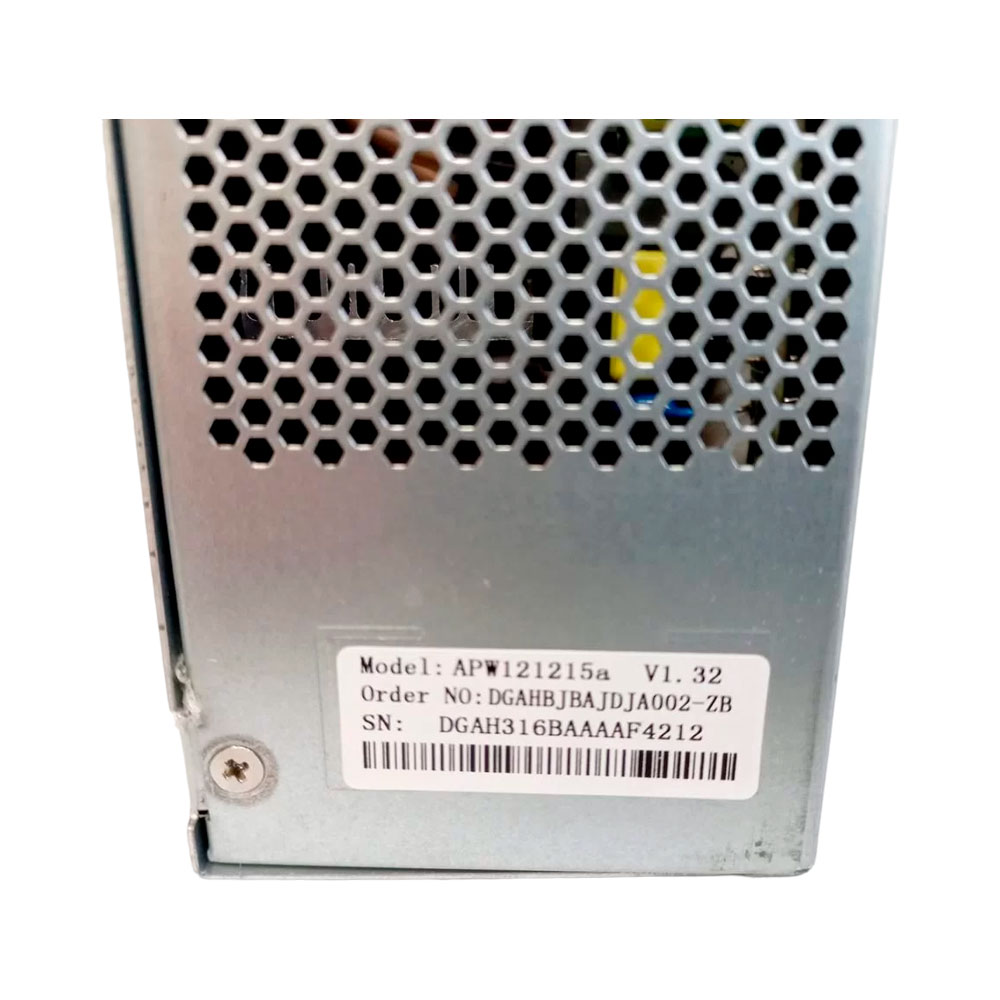

- Модель: APW121215A REF (Reference Design, Revision A).
- Тип: AC/DC импульсный источник питания с активной коррекцией коэффициента мощности (PFC) и резонансным LLC-преобразователем. Гальваническая развязка вход-выход.
- Входное напряжение (AC): 200-240 В, 50/60 Гц. Конструкция рассчитана на стандартную однофазную сеть.
- Номинальная выходная мощность: 1200 Вт при +40°C. Пиковая мощность: 1300 Вт (до 5 секунд).
- Выходные характеристики:
- Основная шина: +12V DC. Максимальный ток: 100 А.
- Дежурная шина (+5VSB): 2.0 А.
- Эффективность: КПД >90% при 50-100% нагрузке (соответствует 80 Plus Gold). Базовая топология, которая в последующих ревизиях была оптимизирована до Platinum уровня.
- Система управления: Аналоговые ШИМ-контроллеры для PFC (например, CM6500) и LLC (например, CM6901). Отсутствие сложной цифровой логики упрощает модификацию и отладку.
- Разъемы и интерфейсы:
- Вход: IEC C14.

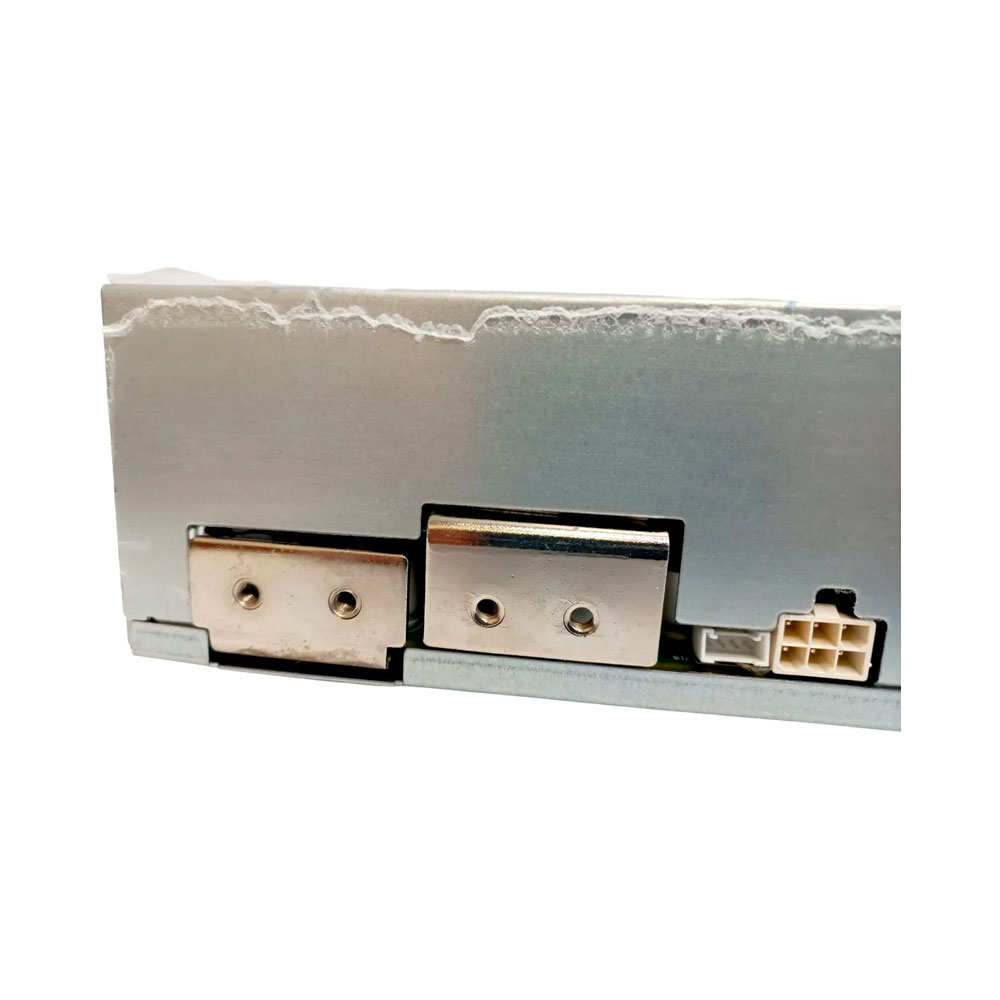

- Выход: Набор контактных площадок или простейших разъемов для подключения нагрузки, что облегчает интеграцию в кастомные системы.
- Тестовые точки (TP): Многочисленные контрольные точки для измерения ключевых сигналов (напряжения, токи, сигналы ШИМ) осциллографом.
Архитектурные особенности, важные для модификации:
- Топология и ключевые компоненты:
- PFC-каскад: Классическая схема на основе MOSFET и диода быстрого восстановления. Позволяет экспериментировать с типами ключей и дросселей для улучшения КПД или работы в расширенном входном диапазоне.
- LLC-резонансный преобразователь: Силовой трансформатор с резонансными индуктивностью и емкостью. Возможность замены трансформатора для изменения выходного напряжения или мощности.
- Синхронный выпрямитель: Базовая реализация на MOSFET. Можно модернизировать драйверы или сами транзисторы для снижения потерь.
- Система защиты: Реализована на компараторах и логических микросхемах. Позволяет относительно просто изменять пороги срабатывания OCP, OVP, UVP.
- Охлаждение: Базовая конструкция радиаторов и размещение вентиляторов. Предоставляет свободу для установки более эффективных радиаторов или систем жидкостного охлаждения.
Практические сценарии использования для инженеров и разработчиков:
- Разработка кастомных систем мониторинга: Интеграция высокоточных шунтов, АЦП (например, ADS1115) и микроконтроллеров (ESP32, STM32) для создания системы телеметрии с записью данных в облако.
- Модификация под нестандартные напряжения: Перерасчет обмотки трансформатора LLC и настройка обратной связи для получения стабильного выходного напряжения, отличного от 12В (например, 24В или 48В для питания специфичных нагрузок).
- Исследование устойчивости и ЭМС: Платформа идеальна для изучения электромагнитной совместимости, проведения измерений кондуктивных помех и тестирования различных схем фильтрации.
- Создание отказоустойчивых систем: Параллельное подключение нескольких модифицированных блоков с реализацией активного распределения тока (current sharing) и схем горячей замены (hot-swap).
- Образовательные программы: Использование в учебных курсах по силовой электронике для изучения реальных принципов работы импульсных источников питания.
Требования к знаниям и инфраструктуре для работы с платформой:
- Необходимая экспертиза: Требуются глубокие знания в силовой электронике, умение работать с осциллографом, паяльным оборудованием, понимание основ электробезопасности при работе с высокими напряжениями.
- Лабораторное оборудование: Для разработки и тестирования необходим как минимум осциллограф с дифференциальными пробниками, нагрузочные стенды, источники переменного напряжения, анализаторы спектра (для ЭМС).
- Документация и сообщество: Ключевой актив — наличие или возможность восстановления принципиальной схемы и спецификации на компоненты. Важно участие в профессиональных сообществах для обмена опытом модификаций.
Стратегическая ценность для бизнеса и развития технологий:
Приобретение APW121215A REF — это не покупка блока питания, а приобретение технологической платформы. Она позволяет компании выстраивать собственные компетенции в области проектирования силовых систем, что в долгосрочной перспективе приводит к созданию уникальных, защищенных ноу-хау решений. Это возможность отойти от зависимости от готовых продуктов и перейти к созданию собственных, оптимально подходящих для конкретных условий эксплуатации фермы. Для стартапов и исследовательских проектов это ускоренный старт, позволяющий не начинать разработку с нуля, а модифицировать проверенную платформу. В конечном счете, работа с референсным дизайном — это путь к инновациям и лидерству в технологической гонке майнинга.
