Описание
Блок питания APW121215D — это промышленный источник питания формата 1U, изначально разработанный для телекоммуникационных стоек и серверов, который стал фактическим стандартом для питания ASIC-майнеров средней мощности. Данная референсная версия представляет собой базовую, нефункционально ограниченную платформу, что делает её основным инструментом для инженеров и сборщиков ферм. Его ключевое отличие — сбалансированная архитектура, рассчитанная на длительную эксплуатацию при 70-90% нагрузке в жестких температурных условиях майнинг-ангаров.
Назначение:
- Питание ASIC-майнеров средней мощности: Antminer S17, S17 Pro, T17, Whatsminer M20S, M21S, Avalonminer 1047, 1066.
- Использование в высокоплотных стеках (стоках) благодаря компактному форм-фактору 1U и горизонтальной организации воздушного потока.
- База для кастомизации: замена вентиляторов, установка внешних шунтов для точного мониторинга тока, модернизация входных/выходных фильтров.
- Прямая замена вышедших из строя оригинальных блоков питания в майнерах, построенных на этой платформе.
Ключевые электрические характеристики (номинальные):

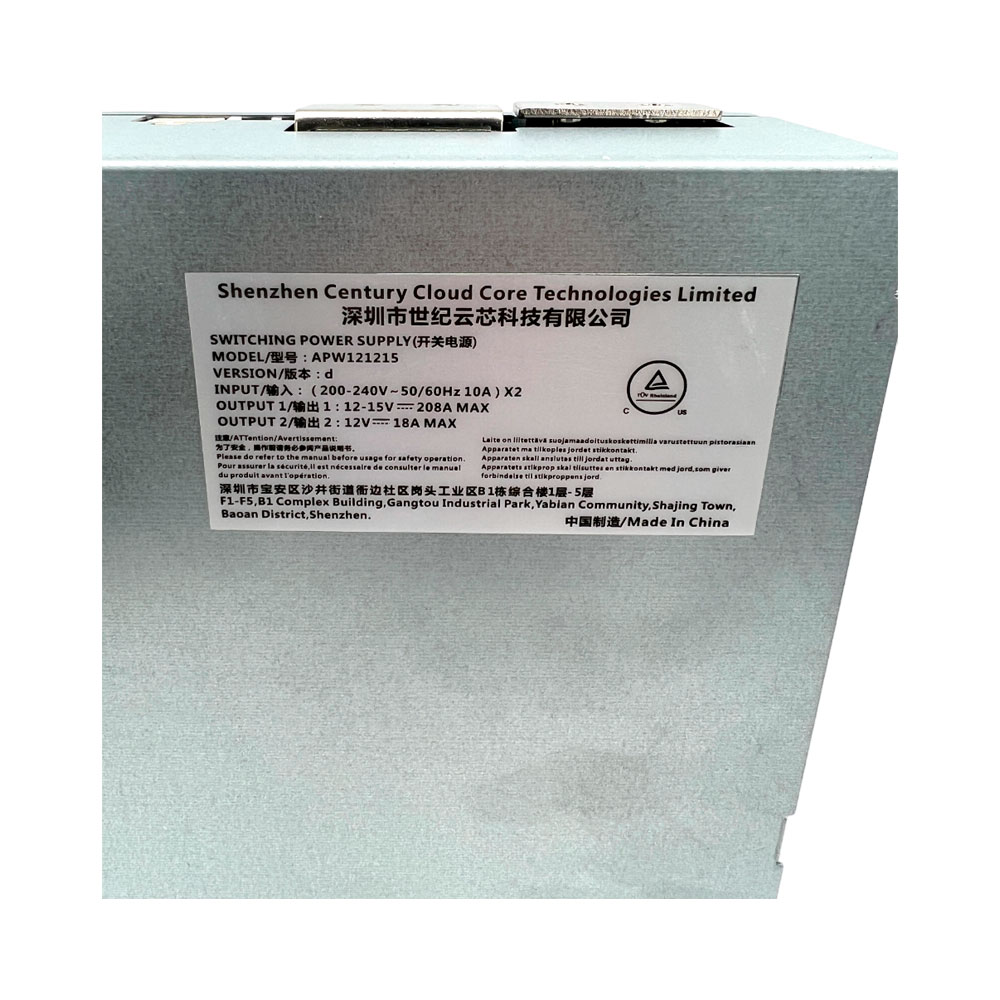

- Модель: APW121215D (Reference Design).
- Тип: Импульсный источник с активным PFC и синхронным выпрямлением на вторичной стороне.
- Входное напряжение (AC): 200-240 В (~220В номинальное).
- Входная частота: 47-63 Гц.
- Номинальная выходная мощность: 1200 Вт.
- Пиковая выходная мощность (до 1 секунды): до 1300 Вт.
- Основная выходная шина: +12V (до 100 А, 1200 Вт).
- Дежурная шина (+5VSB): 2.5 А.
- Сертификация эффективности: Фактический КПД >90% в диапазоне 50-100% нагрузки (соответствует 80 Plus Platinum).
- Коэффициент мощности (PFC): >0.95 при номинальной нагрузке.
Архитектура и технические особенности:
- Двухкаскадная схема: Активный корректор коэффициента мощности (Boost PFC) + Резонансный LLC или PSFB (Phase-Shifted Full-Bridge) преобразователь. Это обеспечивает высокий КПД и снижение коммутационных потерь на первичных ключах.
- Синхронное выпрямление: На шине +12V используются силовые MOSFET с низким Rds(on), управляемые специализированным драйвером, что минимизирует потери на диодах и нагрев на вторичной стороне.
- Компонентная база: Применение твердотельных полимерных и японских электролитических конденсаторов на шине +12V (например, от Nippon Chemi-Con или Rubycon) для обеспечения стабильности при пульсирующей нагрузке и долгого срока службы.
- Система защиты: Полный набор: OCP (Over-Current), OVP (Over-Voltage), UVP (Under-Voltage), SCP (Short-Circuit), OTP (Over-Temperature). Пороги срабатывания настроены для защиты как самого БП, так и подключенного ASIC.
- Сигнализация: Наличие стандартного сигнала Power Good (PG) для интеграции с системами мониторинга.
Конструктивные и тепловые характеристики:
- Форм-фактор и охлаждение: Корпус 1U высотой. Охлаждение принудительное, двумя осевыми вентиляторами 40x40x28 мм (или 40x40x20) с шарикоподшипниками. Воздушный поток направлен вдоль платы (спереди назад).
- Уровень шума: Значительный на высокой нагрузке (требует шумоизоляции в жилой зоне).
- Температурный режим: Номинальная работа при температуре окружающей среды до +40°C. При +50°C требуется снижение нагрузки или усиленное обдувание. Максимальная рабочая температура компонентов — до +105°C для ключевых конденсаторов.

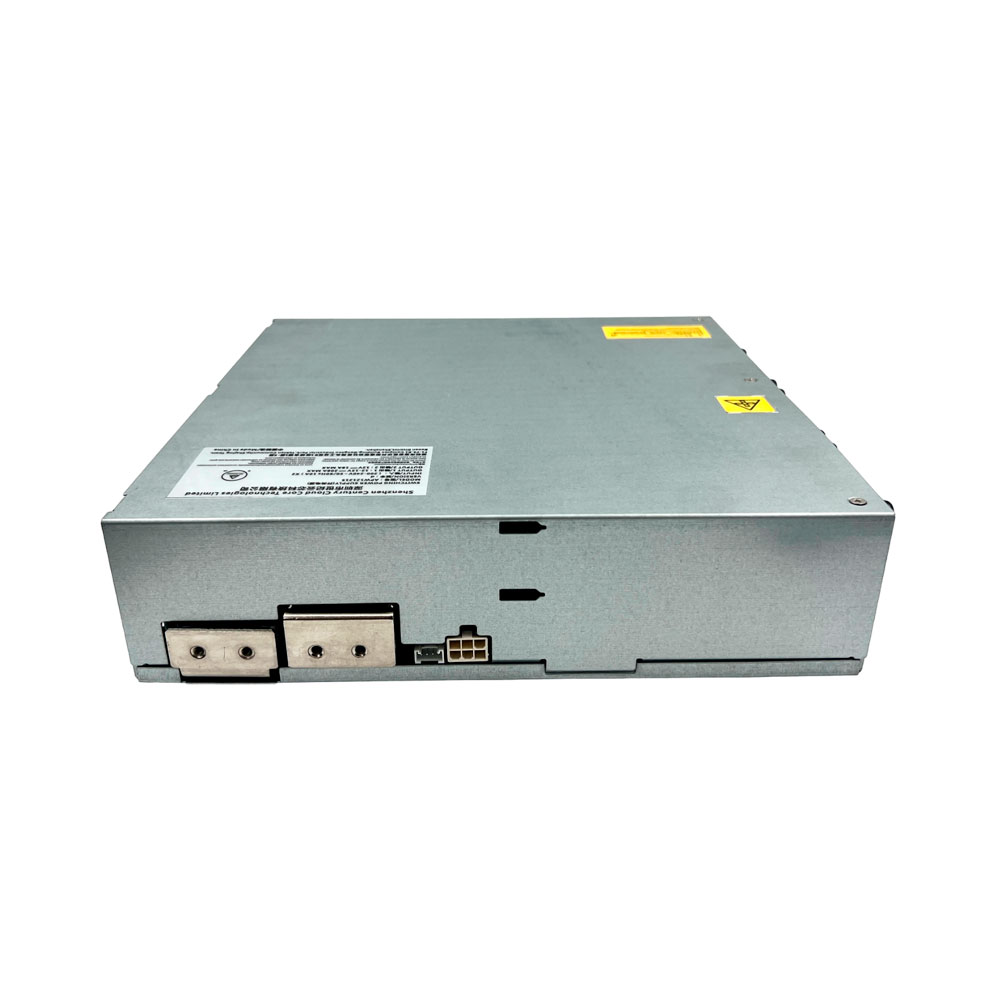

- Разъемы: Вход питания IEC C14. Выход — два или три разъема PCIe 8-pin (6+2) или специализированные разъемы для прямого подключения к хэш-платам.
- Вес: ~1.8 кг.
Стратегические преимущества для профессионального майнинга:
- Ремонтопригодность: Открытая платформа с доступными компонентами. Большинство силовых элементов (MOSFET, диоды, контроллеры) — стандартные и доступны для замены.
- Оптимизация воздушных потоков: Форм-фактор 1U позволяет создавать плотные стойки с единым направленным фронт-ту-бэк воздушным потоком, что критически важно для охлаждения всей стойки.
- Потенциал для модернизации:
- Замена вентиляторов на более производительные или менее шумные (с пересчетом воздушного потока).
- Установка прецизионных шунтов и АЦП для программного мониторинга потребления по каждой линии в реальном времени.
- Доработка входного EMI-фильтра для работы в сетях с высоким уровнем помех.
- Экономика: Одна из лучших удельных стоимостей ватта ($/W) в сегменте профессиональных решений при гарантированной надежности.
Критические рекомендации по эксплуатации:
- Нагрузка: Для максимального срока службы рекомендуется эксплуатация на 70-85% от номинальной мощности (≈850-1000Вт). Работа на 100% в течение месяцев ускоряет деградацию электролитических конденсаторов.
- Охлаждение и чистка: Обязательно обеспечить забор холодного воздуха. Чистка от пыли внутренностей и радиаторов необходима не реже 1 раза в 2-3 месяца в зависимости от запыленности помещения.
- Электропитание: Стабильная сеть 220В. Использование стабилизатора или online ИБП рекомендуется при нестабильном напряжении. Категорически запрещено подавать 110В во входную цепь, рассчитанную на 220В.
- Монтаж: При установке в стойку обеспечить свободное пространство спереди (для забора воздуха) и сзади (для выхода) минимум 10-15 см.
- Мониторинг: Внедрение простейшего мониторинга выходного напряжения (через Molex-разъем) позволит заблаговременно выявить просадку, связанную с деградацией компонентов.
Заключение для профессионала:
APW121215D — это не просто блок питания, это системный компонент для построения предсказуемой и управляемой майнинг-инфраструктуры. Его выбор вместо готовых боксов — это шаг от пользовательского майнинга к инженерному. Вы получаете контроль над ключевыми параметрами, глубокую диагностику, ремонтопригодность и, как следствие, более низкие операционные расходы (OPEX) и увеличенный срок службы оборудования (TTL). Это фундамент для фермы, где каждый ватт учтен, а каждый компонент подконтролен.
