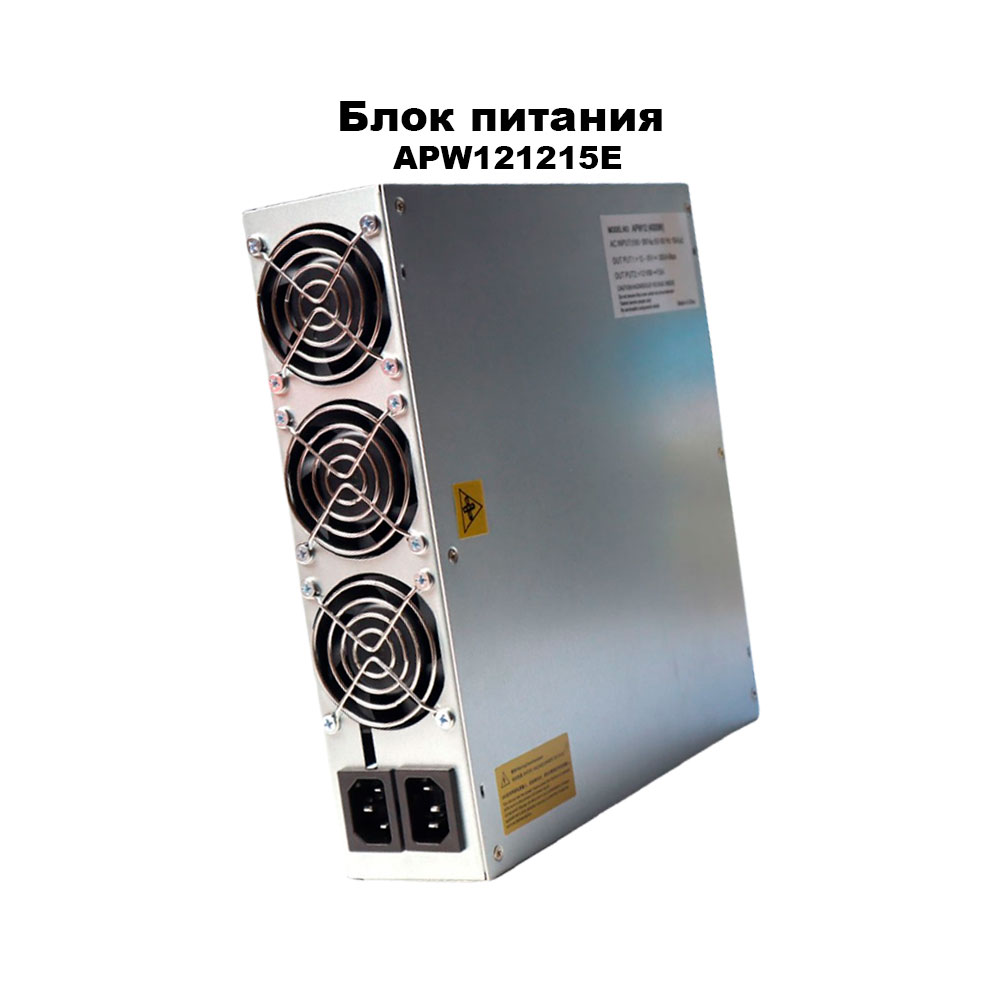

Блок питания APW121215E

Описание

Блок питания APW121215E — это специализированный промышленный источник питания формата 1U, представляющий собой дальнейшую эволюцию платформы APW12. Разработанный для критически важных телекоммуникационных и вычислительных систем, он был адаптирован и стал стандартом де-факто для питания мощных ASIC-майнеров нового поколения. Модель «E» (Enhanced) отличается от предыдущих ревизий усовершенствованной схемотехникой, повышенной надежностью компонентов и оптимизацией под специфические динамичные нагрузки хэш-плат. Это выбор для тех, кто строит не просто ферму, а высокодоступную майнинг-инфраструктуру с предсказуемыми показателями эффективности и отказоустойчивости.

Целевое назначение и ключевые сценарии использования:

• Питание высокопроизводительных ASIC-майнеров с потреблением от 1.2 до 3.5 кВт при использовании в парной конфигурации (2+ БП на устройство): Antminer S19 Pro, S19 XP, S19k Pro, Whatsminer M50, M50S, M56, Avalonminer 1246/1266.
• Базовый элемент для построения масштабируемых энергошасси (power shelf) в профессиональных майнинг-стойках, где несколько блоков монтируются в единый отсек с общей системой распределения питания и управления.
• Замена оригинальных (OEM) блоков питания в майнерах для повышения эффективности, надежности и ремонтопригодности всей установки.
• Основа для систем с резервированием (N+1) в дата-центрах майнинга, где отказ одного блока питания не должен приводить к остановке майнера.

Ключевые электрические параметры (номинал при 230В AC, +25°C):

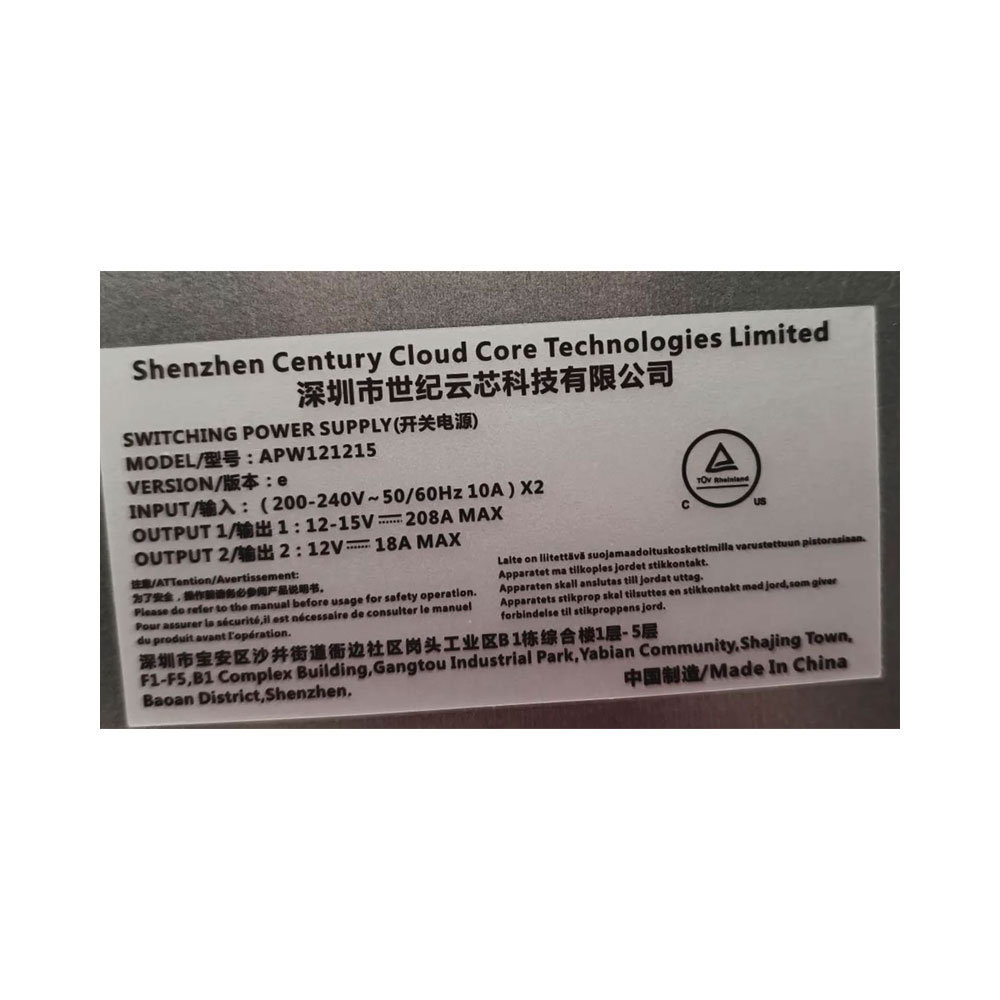

• Модель: APW121215E (Enhanced Industrial Version).
• Тип: AC/DC импульсный источник питания с активной коррекцией коэффициента мощности (Active PFC) и независимой регулировкой основной шины.
• Диапазон входного напряжения (AC): 180-264 В (номинал 220-240В). Поддерживает работу при просадках, характерных для промышленных сетей.
• Входная частота: 47-63 Гц.
• Номинальная выходная мощность: 1200 Вт при +50°C. До 1300 Вт при +40°C с адекватным обдувом.
• Основная выходная шина: +12V DC. Максимальный ток: 100 А (1200 Вт). Конструкция — single-rail (одна шина), что обеспечивает полную доступность мощности для одной точки нагрузки.
• Дежурная шина (+5V Standby): 3.0 А, для питания контроллера майнера и поддержки функций Wake-on-LAN или удаленного включения.
• Сертификация эффективности: КПД >92% при 20%, >94% при 50% и >92% при 100% нагрузке (230В), что соответствует уровню 80 Plus Platinum и превосходит его в среднем диапазоне нагрузок.
• Коэффициент мощности (PFC): >0.98 при нагрузке от 50% в сети 230В, минимизируя реактивные потери в подводящей сети.
• Стабильность выходного напряжения: Регулировка линии (line regulation) < ±1%; регулировка нагрузки (load regulation) < ±2%.
• Пульсации и шум (ripple & noise) на шине +12V: < 120 мВ пиковое значение (в пределах стандарта ATX).

Архитектурные и схемотехнические особенности (что внутри):

• Двухкаскадная топология: Активный корректор коэффициента мощности (Interleaved PFC) + Резонансный преобразователь LLC с синхронным выпрямлением на вторичке. Interleaved PFC снижает токовые пульсации на входных конденсаторах и повышает общую надежность.
• Силовая компонентная база:
  • Первичные ключи PFC и LLC: Мощные MOSFET в корпусе TO-220 или TO-247 от брендов Infineon, Toshiba.
  • Синхронные выпрямители: Параллельное включение низкоомных MOSFET на шине +12V для минимизации потерь проводимости.
  • Конденсаторный банк: Первичный высоковольтный банк — японские электролиты 105°C (Nippon Chemi-Con, Rubycon). Выходной фильтр +12V — комбинация полимерных конденсаторов с сверхнизким ESR (эквивалентное последовательное сопротивление) и многослойных керамических (MLCC) для подачения высокочастотных помех.
• Система управления и защиты:
  • Контроллер: Специализированная ШИМ-микросхема с цифровым интерфейсом для точного управления LLC и синхронным выпрямлением.
  • Защиты: Полный набор, включая OCP (Over Current), OVP (Over Voltage), UVP (Under Voltage), OPP (Over Power), OTP (Over Temperature на радиаторе ключей), SCP (Short Circuit). Пороги OCP адаптированы под пусковые токи ASIC.
  • Сигнализация: Выход Power Good (P.G.), сигнал об отказах/срабатывании защиты (Failure Signal) для интеграции с внешним контроллером стойки.

Конструктивное исполнение и эксплуатационные параметры:

• Форм-фактор и охлаждение: Промышленный стандарт 1U (высота 40мм). Принудительное охлаждение двумя осевыми вентиляторами 40x40x28 мм на шарикоподшипниках с датчиком оборотов. Воздушный поток — фронт-ту-бэк. Возможна работа с одним вентилятором при сниженной нагрузке (режим частичной резервиации).
• Тепловой режим: Гарантированная выходная мощность 1200Вт при температуре на входе (inlet) +50°C. Рекомендуемый диапазон для максимального срока службы: +25°C — +40°C. Тепловыделение (потери): ~96Вт при полной нагрузке (1200Вт, КПД 92%).
• Акустика: Уровень звукового давления >45 дБА при полной нагрузке, что типично для промышленного оборудования и требует размещения в изолированных помещениях или ангарах.
• Интерфейсы и разъемы:
  • Вход: Стандартный разъем IEC C14 с встроенным сетевым фильтром (EMI filter) первого класса.

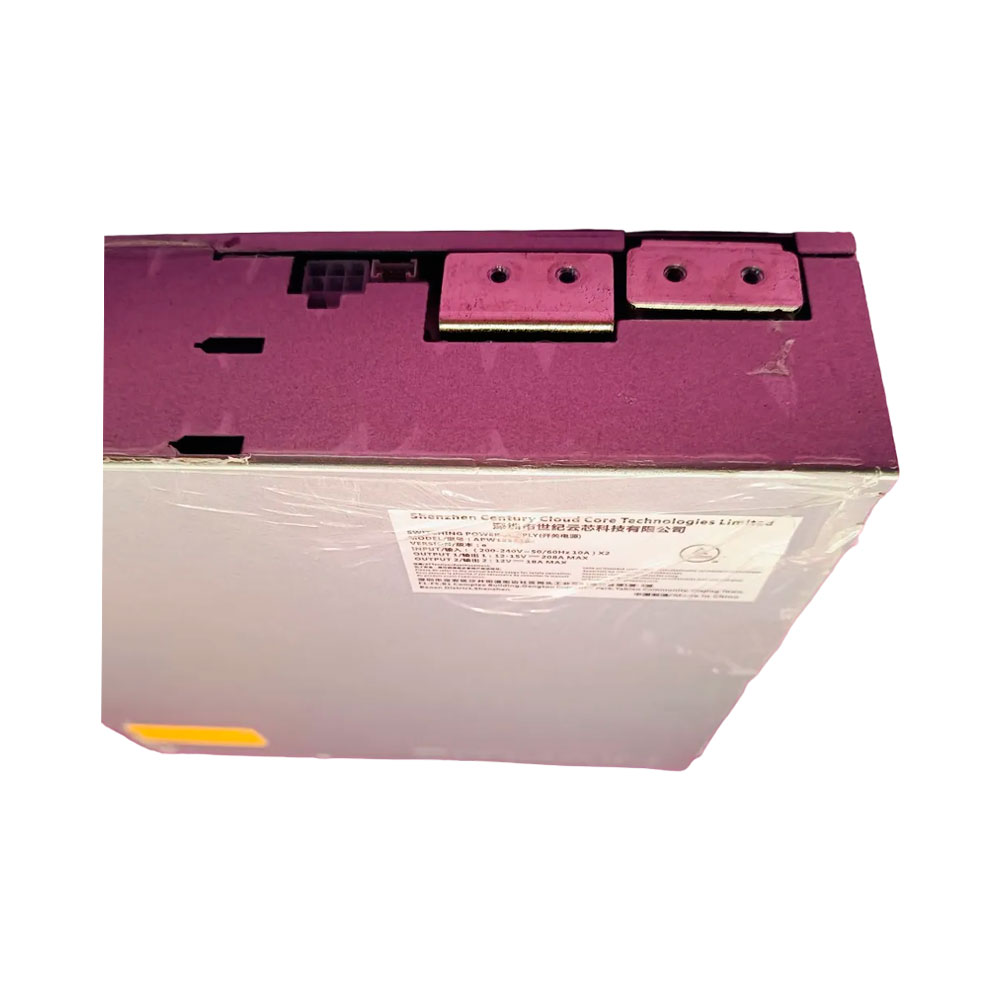

  • Выход: Промышленные клеммные колодки с винтовыми зажимами (barrier terminal blocks) для шин +12V, COM и +5VSB. Альтернативно — набор из 6-8 разъемов PCIe 8-pin (6+2) с проводом 16AWG. Прямые кабельные выводы для интеграции в шасси.
  • Управление/Мониторинг: Многофункциональный 4-пиновый разъем (JST типа) для вывода сигналов P.G., Failure, 12V Sense, Fan Tach. Позволяет реализовать удаленный мониторинг состояния каждого БП в стойке.
• Надежность (MTBF): Расчетная наработка на отказ >150,000 часов при номинальной нагрузке и температуре +50°C (стандарт MIL-HDBK-217F).
• Вес: 2.1 кг.

Стратегические преимущества для индустриального майнинга:

• Предиктивная диагностика: Наличие выводимых сигналов состояния позволяет интегрировать БП в систему предиктивного обслуживания (Predictive Maintenance), прогнозируя отказы по трендам роста температуры или падения эффективности.
• Упрощение кабельной инфраструктуры: Использование винтовых клемм или прямых выводов вместо множества PCIe-разъемов снижает количество точек потенциального отказа (соединений), повышает токопроводящую способность и снижает потери напряжения на длинных линиях в стойке.
• Готовность к резервированию: Конструкция и логика работы (включая функцию активного выравнивания тока при параллельной работе) изначально закладывались для систем с избыточностью. Это позволяет относительно просто строить схемы N+1.
• Ремонтопригодность на компонентном уровне: Открытая компоновка платы, доступность большинства компонентов на рынке и наличие принципиальных схем (у производителей OEM) позволяют проводить капитальный ремонт, а не замену модуля, что критически важно для снижения OPEX на масштабных фермах.
• Адаптация к "зеленой" энергетике: Высокий КПД в широком диапазоне нагрузок и отличный коэффициент мощности делают этот БП оптимальным для работы от источников с нестабильной выработкой (солнечные панели, ветрогенераторы) через промежуточные инверторы.

Критически важные рекомендации по инсталляции и эксплуатации:

• Распределение нагрузки: Не рекомендуется длительно нагружать более чем на 85-90% (≈1020-1080Вт) от номинала для обеспечения запаса по току и температурного буфера. Это увеличивает MTBF в 1.5-2 раза.
• Термоменеджмент в стойке: Обязательная организация холодных/горячих коридоров. Давление статического воздуха в стойке должно быть достаточным для продува плотных радиаторов БП. Заслонка воздухозаборника должна быть всегда открыта.
• Электромонтаж: При использовании клеммных колодок применяйте кабель с сечением жилы не менее 6 AWG для общих шин и 10-12 AWG для индивидуальных подключений к майнерам. Все соединения должны быть затянуты с рекомендованным моментом.
• Последовательность включения: При использовании нескольких БП на один майнер реализуйте схему плавного или последовательного старта (с задержкой 500-1000 мс между включениями) для предотвращения броска тока в сетевой инфраструктуре.
• Мониторинг: Обязательно отслеживайте не только факт наличия выходного напряжения, но и его величину под нагрузкой на клеммах майнера. Падение ниже 11.4В может приводить к нестабильной работе хэш-плат и требует пересчета кабельной трассы.
• Периодическое обслуживание: Раз в квартал — очистка от пыли. Раз в год — проверка затяжки силовых винтовых соединений (явление "текучести" металла под термоциклированием). Раз в 2-3 года — профилактическая замена вентиляторов, как наиболее изнашиваемого компонента.

Философия выбора для профессионала:

Выбор APW121215E — это отказ от подхода "блок питания как расходник" в пользу подхода "энергетическая подсистема как капитальная инфраструктура". Это решение для тех, кто считает не только стоимость ватта ($/W) при покупке, но и стоимость владения (TCO) на протяжении всего жизненного цикла фермы. Данный БП обеспечивает точку входа в мир промышленного майнинга, где ключевыми метриками являются не только хешрейт, но и PUE (Power Usage Effectiveness), отказоустойчивость и возможность глубокой диагностики. Он превращает энергию из статьи расходов в управляемый и оптимизируемый ресурс, что и является основой для прибыльной и устойчивой майнинг-операции в долгосрочной перспективе.
