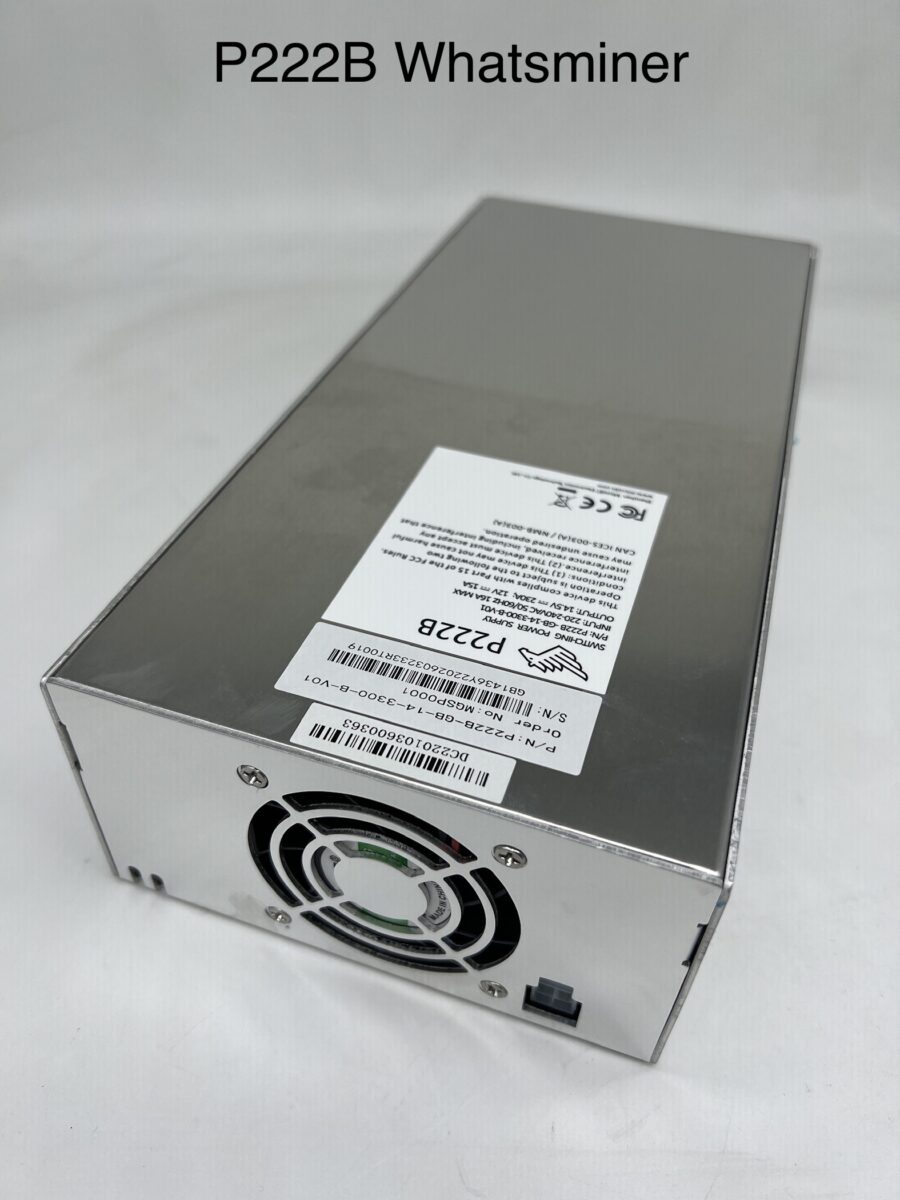

Блок питания P222B-AR-14-3300-B-V02

Описание

Блок питания P222B-AR-14-3300-B-V02 — это специализированная промышленная силовая платформа, разработанная для интеграции в высоконагруженные системы майнинг-датацентров. Данная модель представляет собой результат эволюции серверных и телекоммуникационных стандартов, адаптированных под экстремальные требования современных ASIC-кластеров. Это не автономное устройство, а компонент распределенной энергетической системы, чья ценность раскрывается при построении централизованных шин питания (DC Bus) с возможностью горячей замены и цифрового управления каждым силовым модулем.

Системная роль и архитектурное позиционирование:

• Базовый модуль для построения масштабируемых энергошасси (Power Shelf) в промышленных стойках, питающих кластеры из 4-8 высокомощных ASIC (например, Antminer S19 XP, Whatsminer M50S+).
• Ключевой элемент в системах с распределенной резервированной архитектурой (N+1, 2N), где отказ одного модуля не приводит к остановке нагрузки благодаря избыточности и схеме OR-ing.
• Платформа для интеграции с системами мониторинга и управления (DCIM) через цифровые интерфейсы, позволяющая реализовать политики динамического управления мощностью (Power Capping) в зависимости от температуры, стоимости электроэнергии или требований сетевого оператора.

Ключевые электрические и управляющие параметры (Спецификация версии V02):

• Модель: P222B-AR-14-3300-B-V02 (Industrial Power Module, Revision B, Version 02).
• Тип: Модульный AC/DC источник питания с трехфазным активным PFC и изолированным резонансным DC/DC преобразователем. Конструкция — горячая замена (hot-swap).
• Входное напряжение (AC):
  • Трехфазное: 340-480 В (линейное), 50/60 Гц (номинал 400В 3Ph).
  • Однофазное: 200-240 В, 50/60 Гц (с ограничением мощности).
  • Автоматическое определение и переключение режимов.
• Выходные характеристики:
  • Основная шина: +12V DC (номинал). Регулируемый диапазон: 11.4V — 12.6V.
  • Номинальный выходной ток: 275 А.
  • Номинальная выходная мощность: 3300 Вт при +50°C (вход воздуха).
  • Пиковая мощность: 3600 Вт (до 5 минут, не более 10% времени работы).
  • Ток стэндбай (+5VSB): 4.0 А, с отдельной изоляцией.
• Эффективность:
  • КПД > 96% при нагрузке 50-75% (номинал 400В 3Ph).
  • Соответствие 80 Plus Titanium (фактическое).
  • Коэффициент мощности (PF) > 0.99 при нагрузке > 30%.
• Цифровые интерфейсы управления и мониторинга:
  • Основной: PMBus 1.3 с расширениями (AVSBus).
  • Резервный/отладочный: I2C, изолированный RS-485.
  • Сигнальные выводы: Плавная подача мощности (Soft Start), индикация отказа (Fail), запрос на замену (Replace).

Архитектурные особенности и инженерные решения:

• Трехфазный PFC с интерливингом (Interleaved Three-Phase PFC):
  • Равномерно распределяет нагрузку по трем фазам, снижая гармонические искажения (THDi < 5% при номинале).
  • Использует SiC MOSFET для ключевых элементов, что позволяет работать на повышенных частотах (свыше 100 кГц) с минимальными потерями.
• Резонансный изолированный DC/DC каскад:
  • Топология: Phase-Shifted Full-Bridge (PSFB) с синхронным выпрямлением и адаптивным управлением dead-time.
  • Трансформатор с использованием planar-технологии для лучшего теплоотвода и повторяемости параметров.
  • Выходной LC-фильтр с интеллектуальным управлением для подавления пульсаций в широком диапазоне нагрузок.
• Распределенная система управления на базе многоядерного DSP:
  • Реализует алгоритмы MPPT (Maximum Power Point Tracking) для работы с нестабильными источниками (генераторы, солнечные инверторы).
  • Независимое управление и мониторинг каждой фазы входного каскада и каждого плеча DC/DC преобразователя.
• Конструкция горячей замены (Hot-Swap):
  • Механизм плавного включения с ограничением пускового тока.
  • Физическая конструкция с направляющими и защелкой, соответствующая стандарту PICMG.
  • Электрическая конструкция с последовательным включением MOSFET для изоляции неисправного модуля.

Конструктивное исполнение и эксплуатационные параметры:

• Форм-фактор и охлаждение:
  • Размер: 2U (высота 88 мм), глубина 400 мм.
  • Охлаждение: Два вентилятора с диаметром 60 мм и двойными шарикоподшипниками, скорость регулируется по температуре и нагрузке.
  • Воздушный поток: Фронт-ту-бэк, с возможностью реверсирования для организации чередующихся холодных/горячих коридоров.
• Температурный режим:
  • Рабочая температура на входе: от 0°C до +60°C с деградацией мощности выше +50°C.
  • Гарантированный MTBF: >150,000 часов при работе на номинальной мощности и температуре +50°C.
• Интерфейсы подключения:
  • Вход: Клеммная колодка на 3 фазы + нейтраль + земля, либо разъемы для быстрого подключения.
  • Выход: Две массивные медные шины с резьбовыми соединениями (M6) для подключения к общему DC-распределителю.
  • Сигнальные: 24-пиновый разъем для управления, мониторинга и синхронизации с другими модулями.

Продвинутые сценарии применения и интеграции:

• Построение отказоустойчивых шин постоянного тока (Resilient DC Bus): Несколько модулей P222B-AR-14-3300-B-V02 подключаются параллельно к общим шинам через диоды OR-ing или активные MOSFET-схемы. Система управления автоматически балансирует нагрузку и изолирует неисправные модули.
• Интеграция с системами бесперебойного питания (UPS) и генераторами: Благодаря алгоритмам MPPT и широкому входному диапазону, блок может эффективно работать от буферных аккумуляторных батарей (через инвертор) или непосредственно от генератора с нестабильной частотой.
• Участие в программах Demand Response: Через интерфейс PMBus блок может получать внешние команды на мгновенное снижение потребляемой мощности (вплоть до 50% от номинала) для участия в балансировке энергосети, генерируя дополнительный доход.
• Централизованный мониторинг и прогнозная аналитика: Все модули в стойке передают данные на центральный контроллер, который строит тепловые карты нагрузки, прогнозирует отказы по трендам изменения параметров и оптимизирует распределение нагрузки для максимального срока службы.

Критические требования к инфраструктуре и эксплуатации:

• Требования к питающей сети: Для трехфазного подключения необходимо симметричное распределение нагрузки по фазам. Сечение вводного кабеля — не менее 10 мм² медь на фазу. Обязательно наличие защитной автоматики (автоматические выключатели, УЗИП).
• Термодинамика стойки: Высокая удельная мощность (более 400 Вт на 1U высоты) требует рассчитанной системы охлаждения с избыточным статическим давлением. Рекомендуется использование перфорированных дверей и направляющих воздушных потоков.
• Квалификация персонала: Обслуживание и замена модулей должны проводиться обученным персоналом, знакомым с процедурами безопасной горячей замены и основами трехфазных цепей.
• Программное обеспечение управления: Для конфигурации и мониторинга необходимо специализированное ПО (например, на базе Redfish API) или интеграция в существующие системы управления дата-центром (DCIM).

Стратегическое значение для оператора промышленного майнинг-датацентра:

P222B-AR-14-3300-B-V02 — это не просто блок питания, а элемент промышленной энергетической инфраструктуры, сравнимой по надежности и управляемости с системами телекоммуникационных и серверных дата-центров. Его внедрение позволяет перейти от модели "фермы как нагромождения оборудования" к модели "вычислительного объекта с гарантированным уровнем сервиса (SLA)". Это инвестиция в предсказуемость, масштабируемость и устойчивость бизнеса, где контроль над энергопотреблением и отказоустойчивостью становится ключевым конкурентным преимуществом. Выбор такой платформы — это осознанный шаг в сторону индустриализации майнинга, где каждый ватт мощности учтен, контролируем и оптимизирован.
