Описание

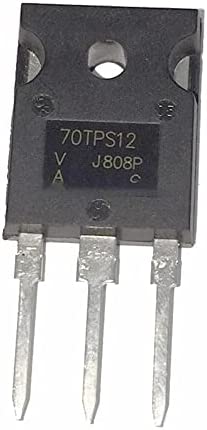

Тиристор 70TPS12 (TO-247) — это мощный кремниевый управляемый выпрямитель (SCR) с фазовым управлением от Vishay. Предназначен для коммутации больших токов в цепях переменного и постоянного тока. Корпус Super-TO-247 обеспечивает превосходную изоляцию и эффективный отвод тепла.
В майнинговом оборудовании 70TPS12 применяется в мощных выпрямителях блоков питания ASIC-майнеров, в схемах защиты от перенапряжения и "мягкого" пуска, а также в управляемых выпрямителях для систем бесперебойного питания майнинг-ферм.
Назначение:
- Управляемые выпрямители в мощных блоках питания ASIC-майнеров.
- Схемы "мягкого" пуска для ограничения пусковых токов.
- Защита от перенапряжения и перегрузки по току.
- Применение в ИБП для майнинг-ферм и сварочных инверторах.
Технические характеристики:
- Модель: 70TPS12.
- Тип: SCR (Silicon Controlled Rectifier).
- Корпус: Super-TO-247.
- Повторяющееся импульсное обратное напряжение: 1200 В.
- Средний прямой ток: 70 А.
- Прямое падение напряжения: 1.5 В.
- Ток управления: 100 мА.
- Напряжение управления: 1.5 В.
- Импульсный ток: 1400 А.
- Рабочая температура: -40…+125 °C.
Конструктивные особенности:
- Корпус TO-247, размеры 15.9×5.0 мм.
- Высота корпуса с выводами: 20.3 мм.
- Вес компонента: 0.0061 кг (6.1 грамма).
Особенности:
- Очень высокий рабочий ток (70 А).
- Высокое обратное напряжение (1200 В).
- Большой запас по импульсному току (1400 А).
- Прочный корпус для жестких условий эксплуатации.
Рекомендации по применению:
- Для управления использовать импульс тока достаточной амплитуды.
- Установить снабберную цепь для защиты от выбросов.
- Использовать радиатор с принудительным обдувом.
70TPS12 — мощный SCR для выпрямителей и схем защиты в майнинговом оборудовании. Высокий ток и напряжение обеспечивают надежную работу блоков питания ASIC-майнеров.
