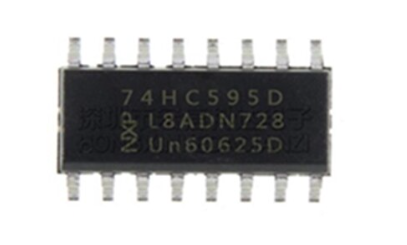

74HC595D 112 (SO-16)
74HC595; 74HCT595 представляет собой 8-разрядный регистр сдвига с последовательным входом/последовательным или параллельным выходом с регистром хранения
и выходами с 3 состояниями. Как регистр сдвига, так и регистр хранения имеют отдельные часы. Устройство
имеет последовательный вход (DS) и последовательный выход (Q7S) для обеспечения каскадирования и асинхронного
сброса MR-входа. Низкий уровень MR приведет к сбросу регистра сдвига. Данные сдвигаются при переходах от низкого уровня к высокому
на входе SHCP. Данные в регистре сдвига передаются в регистр хранения
при переходе от низкого уровня к высокому на входе STCP. Если оба тактовых импульса соединены вместе, сдвиг
регистр всегда будет на один тактовый импульс опережать регистр хранения. Данные в регистре хранения
отображаются на выходе всякий раз, когда значение параметра output enable input (OE) низкое. Высокое значение OE приводит
к тому, что выходы переходят в выключенное состояние с высоким импедансом. Работа ввода OE не влияет на
состояние регистров. Входы включают зажимные диоды. Это позволяет использовать токоограничивающие резисторы
для сопряжения входных сигналов с напряжениями, превышающими VCC.
