Описание

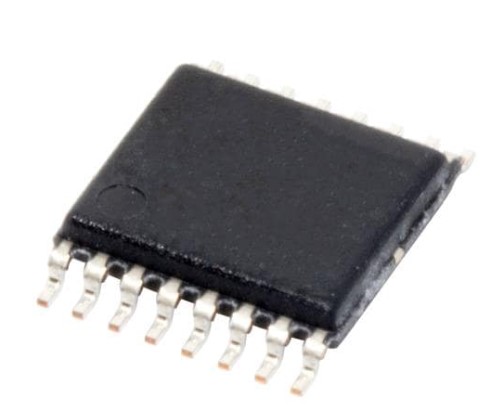

Микросхема ADUM4223CRWZ — это высоковольтный изолированный драйвер верхнего и нижнего плеча (Half-Bridge Gate Driver) с выходным пиковым током 4А от Analog Devices. Компонент выполнен по запатентованной технологии iCoupler, использующей встроенные микротрансформаторы для организации гальванической развязки вместо традиционных оптопар или level-shifter схем. Корпус RW-16 — это широкий вариант SOIC-16 (SOIC-16W).
В майнинговом оборудовании ADUM4223CRWZ применяется для управления силовыми ключами (IGBT/MOSFET/SiC) в активных корректорах коэффициента мощности (PFC) и инверторных блоках питания ASIC-майнеров. Технология iCoupler обеспечивает высокую устойчивость к синфазным помехам (>50 кВ/мкс), что критически важно для работы в условиях сильных электромагнитных наводок от хеш-плат. Гальваническая развязка на 5000 В между входом и каждым каналом позволяет использовать микросхему в высоковольтных цепях без дополнительных трансформаторов.
Назначение:
- Управление верхним и нижним плечом полумостовых топологий в блоках питания майнеров.
- Формирование гальванически развязанных ШИМ-сигналов для MOSFET/IGBT в PFC-преобразователях.
- Замена оптопарных драйверов или трансформаторных схем.
- Применение в промышленных инверторах и импульсных источниках питания.
Технические характеристики:
- Модель: ADUM4223CRWZ.
- Производитель: Analog Devices (ADI).
- Тип корпуса: SOIC-16W (RW-16, широкий, 10.3×7.5 мм).
- Технология изоляции: iCoupler (магнитная связь).
- Напряжение изоляции: 5000 В RMS (сертифицировано UL, CSA, VDE).
- Пиковый выходной ток: 4 А (исток/сток).
- Напряжение питания драйвера (VDD2): от 11.5 до 18 В.
- Напряжение питания логики (VDD1): от 3.0 до 5.5 В (совместимость с 3.3V и 5V).
- Задержка распространения: 38 нс (тип.), 54 нс (макс.).
- Согласование каналов: 5 нс (тип.).
- Время нарастания/спада: 12 нс (при нагрузке 1 нФ).
- Устойчивость к синфазной помехе (CMTI): >50 кВ/мкс.
- Рабочая температура: от -40 до +125 °C.
Конструктивные особенности:
- Корпус SOIC-16W, размеры 10.3×7.5 мм, высота 2.5 мм.
- Вес компонента: 0.7 грамма.
- Встроенная защита от перегрева (Thermal Shutdown).
- По умолчанию низкий уровень на выходах при сбое питания.
- Расстояние между выводами: 1.27 мм.
Рекомендации по применению:
- Развязывающие конденсаторы устанавливать максимально близко к выводам VDD1 и VDD2.
- Для пикового тока 4А использовать конденсаторы 10 мкФ и 100 нФ параллельно.
ADUM4223CRWZ — современное решение для управления силовыми ключами в блоках питания майнеров. Технология iCoupler упрощает проектирование и повышает надежность.
