Описание

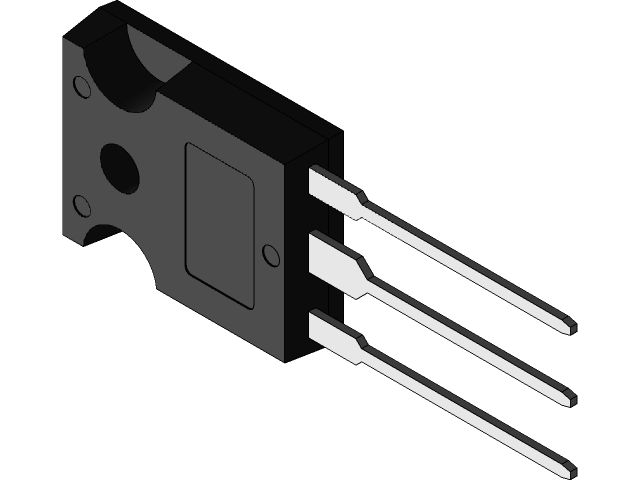

Транзистор APT30N60 (TO-247) — это мощный N-канальный полевой MOSFET производства Microchip Technology, выполненный по передовой технологии CoolMOS (Super Junction). Данный компонент предназначен для высокоэффективных ключевых приложений: импульсных источников питания (SMPS), активных корректоров коэффициента мощности (PFC) и резонансных преобразователей (LLC). Корпус TO-247 с тремя выводами обеспечивает удобный монтаж через отверстия (THT) и эффективный отвод тепла через радиатор.
В майнинговом оборудовании транзистор APT30N60 применяется в первичных цепях мощных блоков питания ASIC-майнеров (Antminer, Whatsminer, Avalon) и в цепях коррекции коэффициента мощности. Высокое напряжение пробоя (600 В), значительный ток стока (до 30 А) и низкое сопротивление открытого канала (125 мОм) обеспечивают высокий КПД и стабильную работу в режиме 24/7. Технология Super Junction минимизирует потери переключения, а встроенная защита от лавинного пробоя гарантирует надёжность в условиях перегрузок.
Назначение:
- Силовые ключи в импульсных источниках питания (SMPS) для майнингового оборудования.
- Применение в активных корректорах коэффициента мощности (PFC).
- Использование в резонансных (LLC) преобразователях и инверторах.
- Замена вышедших из строя MOSFET в блоках питания Antminer, Whatsminer и других майнеров.
Технические характеристики:
- Модель: APT30N60 (полный код APT30N60BC6).
- Производитель: Microchip Technology (Microsemi).
- Тип: N-канальный MOSFET.
- Технология: CoolMOS (Super Junction).
- Корпус: TO-247-3 (TO-247).
- Максимальное напряжение сток-исток (V_DSS): 600 В.
- Максимальный постоянный ток стока (I_D): 30 А (при T_C=25°C).
- Импульсный ток стока (I_DM): 89 А.
- Сопротивление открытого канала (R_DS(on)): 125 мОм (макс.) при V_GS=10 В.
- Напряжение затвор-исток (V_GSS): ±20 В.
- Пороговое напряжение (V_GS(th)): 3.5 В (макс.) при I_D=1 мА.
- Заряд затвора (Q_G): 88 нКл (тип.) при V_GS=10 В.
- Входная емкость (C_iss): 2300 пФ (тип.) при V_DS=25 В.
- Выходная емкость (C_oss): 180 пФ (тип.) при V_DS=25 В.
- Проходная емкость (C_rss): 22 пФ (тип.) при V_DS=25 В.
- Время задержки включения (t_d(on)): 30 нс (тип.) при V_DD=300 В.
- Время задержки выключения (t_d(off)): 120 нс (тип.) при V_DD=300 В.
- Рассеиваемая мощность (P_tot): 300 Вт (при T_C=25°C).
- Диапазон рабочих температур перехода (T_j): -55…+150 °C.
- Тепловое сопротивление переход-корпус (R_thJC): 0.42 °C/Вт.
- 100% тестирование на лавинную стойкость (UIS).
- Соответствие стандартам RoHS.
Конструктивные особенности:
- Корпус TO-247 с металлической подложкой для крепления на радиатор.
- Технология Super Junction для минимальных потерь переключения и проводимости.
- Низкое сопротивление открытого канала и малый заряд затвора.
- Высокая устойчивость к лавинному пробою.
- Габаритные размеры (Д x Ш x В): 15.9 мм x 5.0 мм x 20.3 мм.
- Вес компонента: 0.0061 кг (6.1 грамма).
Особенности:
- Низкое сопротивление канала (125 мОм) минимизирует потери проводимости, увеличивая КПД.
- Малый заряд затвора и низкие емкости обеспечивают высокую скорость переключения, снижая динамические потери.
- Высокое напряжение пробоя (600 В) позволяет использовать транзистор в первичных цепях сетевых блоков питания с запасом надёжности.
- Отличная лавинная стойкость гарантирует работу в условиях перегрузок и импульсных помех.
Рекомендации по применению:
- Для достижения минимального R_DS(on) необходимо обеспечить напряжение на затворе не менее 10 В.
- При монтаже на радиатор следует использовать термопасту для улучшения теплового контакта.
- Рекомендуемый момент затяжки винта крепления к радиатору: 0.8 – 1.2 Н·м.
- В цепях с индуктивной нагрузкой обязательно применение снабберных цепей для подавления выбросов напряжения.
Транзистор APT30N60 (TO-247) представляет собой высокоэффективное компонентное решение для построения силовых каскадов в блоках питания ASIC-майнеров. Сочетание высокого напряжения пробоя, низкого сопротивления канала и отличных динамических характеристик позволяет создавать импульсные источники питания с рекордным КПД, снижать требования к системе охлаждения и обеспечивать длительный срок службы майнингового оборудования.
