Описание

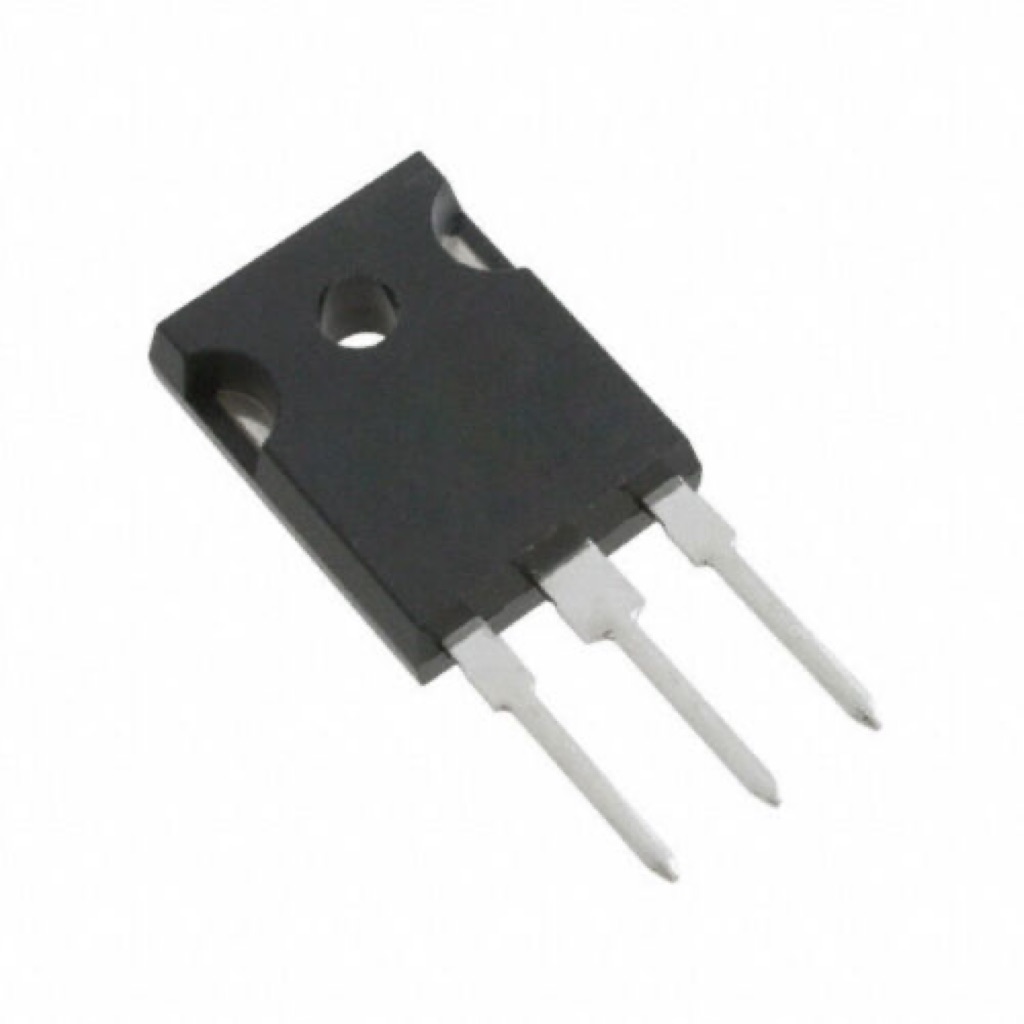

Транзистор ASW65R11QE (TO-247) — это мощный N-канальный полевой MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor), предназначенный для работы в ключевых режимах с высокими напряжениями и токами. Компонент выполнен по современной технологии и оптимизирован для использования в первичных цепях импульсных источников питания, корректорах коэффициента мощности (PFC) и инверторных преобразователях. Прочный корпус TO-247 обеспечивает низкое тепловое сопротивление и возможность эффективного отвода тепла через радиатор.
В майнинговом оборудовании ASW65R11QE применяется в выходных каскадах мощных блоков питания ASIC-майнеров, в цепях корректора коэффициента мощности (PFC) и в инверторных звеньях. Низкое сопротивление открытого канала и высокая допустимая температура кристалла (до 150°C) делают его надежным выбором для замены вышедших из строя транзисторов в блоках питания Antminer, Whatsminer и других ASIC-майнеров. Применение данного транзистора критически важно для обеспечения высокого КПД источника питания, так как потери на проводимости в силовых ключах напрямую влияют на общую энергоэффективность майнинговой системы.
Назначение:
- Силовые ключи в импульсных блоках питания (SMPS) ASIC-майнеров.
- Применение в активных корректорах коэффициента мощности (PFC) мощностью от 1000 Вт.
- Использование в инверторных звеньях блоков питания первичной сети.
- Замена вышедших из строя MOSFET в ремонтируемых блоках питания Antminer, Whatsminer, Avalon.
Технические характеристики:
- Модель: ASW65R11QE.
- Тип: N-канальный полевой транзистор (N-Channel MOSFET).
- Корпус: TO-247 (3 вывода).
- Напряжение сток-исток (VDSS): 650 В.
- Ток стока (ID): 20 А (при TC=25°C).
- Импульсный ток стока (IDM): 80 А.
- Сопротивление открытого канала (RDS(on)): 0.11 Ом (110 мОм) — типовое.
- Напряжение затвор-исток (VGSS): ±30 В.
- Рассеиваемая мощность (Ptot): 100 Вт.
- Заряд затвора (QG): 20 нКл (типовое).
- Входная емкость (Ciss): 900 пФ (типовое).
- Диапазон рабочих температур перехода (Tj): от -55 до +150 °C.
- Технология: планарная / trench (в зависимости от бренда).
Конструктивные особенности:
- Корпус TO-247 с размерами 15.9×5.0 мм (типовые).
- Высота корпуса с выводами: 20.3 мм.
- Вес компонента: 0.0061 кг (6.1 грамма).
- Прочный пластиковый корпус с металлической подложкой для отвода тепла.
- Расстояние между выводами: 5.45 мм.
Особенности:
- Низкое сопротивление открытого канала (110 мОм) минимизирует потери проводимости.
- Высокое напряжение пробоя (650V) позволяет использовать транзистор в цепях с промышленным напряжением 220-380В.
- Малый заряд затвора снижает динамические потери на высоких частотах.
- Корпус TO-247 обеспечивает отличное тепловое сопротивление и возможность установки на массивный радиатор.
Рекомендации по применению:
- Для управления транзистором использовать драйвер затвора с выходным током не менее 2А.
- Обязательно установить снабберную цепь для подавления выбросов напряжения при коммутации индуктивной нагрузки.
- Для отвода тепла использовать радиатор с принудительным обдувом (активное охлаждение).
- Резистор в цепи затвора подбирать в диапазоне 10-50 Ом для оптимизации скорости переключения и снижения помех.
- При замене транзистора на плате блока питания убедиться в правильности монтажа и наличии изолирующей прокладки (при необходимости).
Транзистор ASW65R11QE в корпусе TO-247 — это надежное компонентное решение для силовой части импульсных источников питания ASIC-майнеров. Низкое сопротивление канала, высокое пробивное напряжение и оптимизированные динамические характеристики обеспечивают высокую эффективность преобразования энергии и стабильную работу оборудования.
