Описание

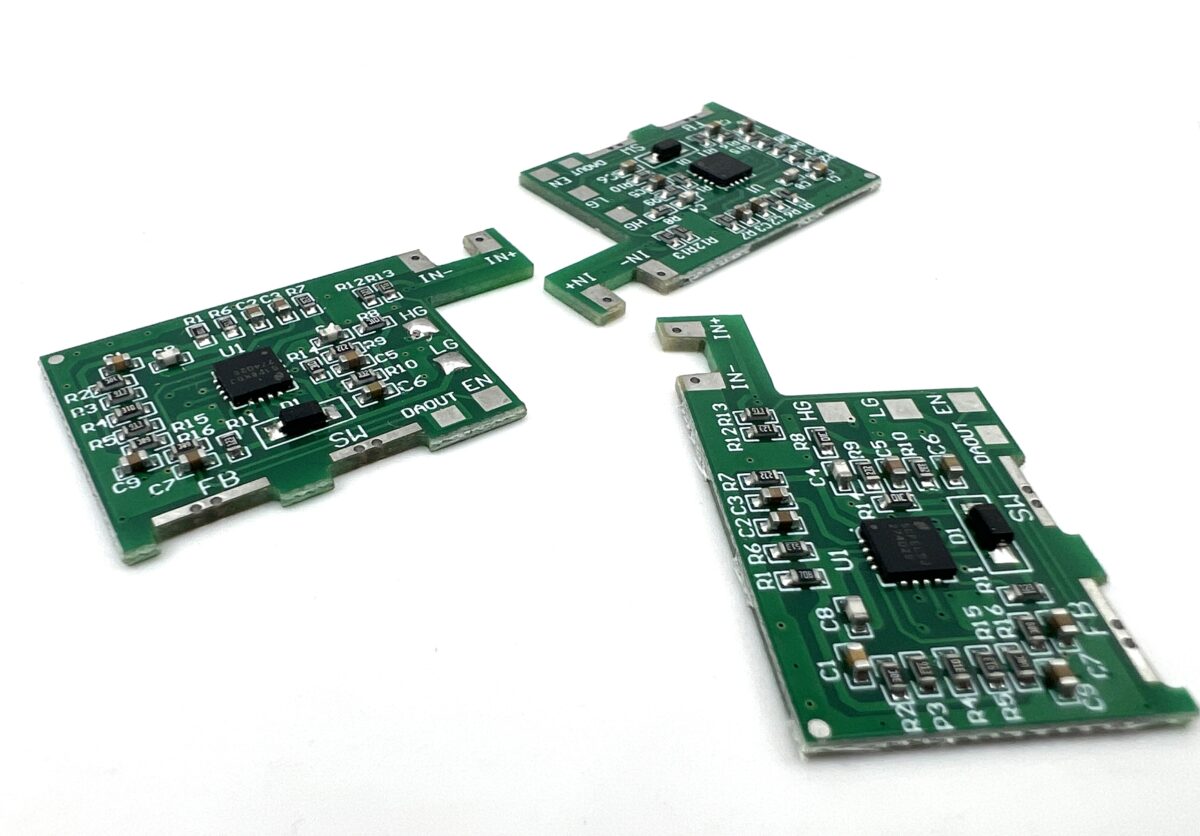

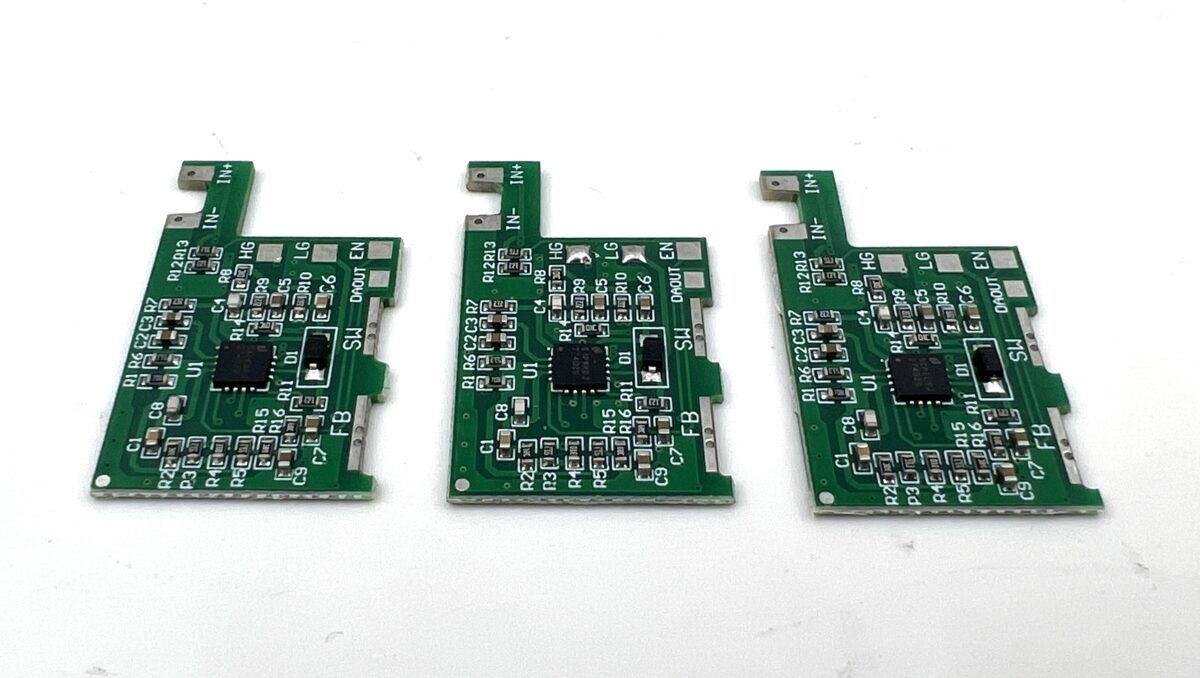

Бустер (замена LGSG) для хеш-платы L3+ — это готовый модуль понижающего DC-DC преобразователя для замены оригинальной микросхемы LTC3807EUDC (маркировка LGSG) в позиции U73. Обеспечивает стабильное выходное напряжение для работы чипов BM1485 и восстанавливает питание линий CLK/CO/RI/BO/RST.
Неисправность LGSG — одна из самых частых причин отказа хеш-платы L3+ (все 72 чипа не работают или плата не определяется). Готовый бустер не требует сложной пайки QFN-компонента. Достаточно припаять три провода к контрольным точкам на плате.
Назначение:
- Замена неисправной микросхемы LTC3807EUDC (LGSG) на хеш-плате Antminer L3+.
- Восстановление питания и управляющих сигналов хеш-платы L3+.
- Ремонт хеш-плат с ошибкой "все чипы не работают" (код 01).
- Упрощение ремонта для мастерских и сервисных центров.
Технические характеристики:
- Совместимость: Antminer L3+, L3++, L3+ V1.0, V1.1, V1.2, V1.3, V1.4.
- Заменяемая микросхема: LTC3807EUDC (LGSG) в позиции U73.
- Входное напряжение: от 12 В.
- Выходное напряжение: стабилизированное для питания логики хеш-платы.
- Комплектация: плата-бустер, провода для подключения.
- Тип монтажа: пайка трёх проводов к контрольным точкам.
Конструктивные особенности:

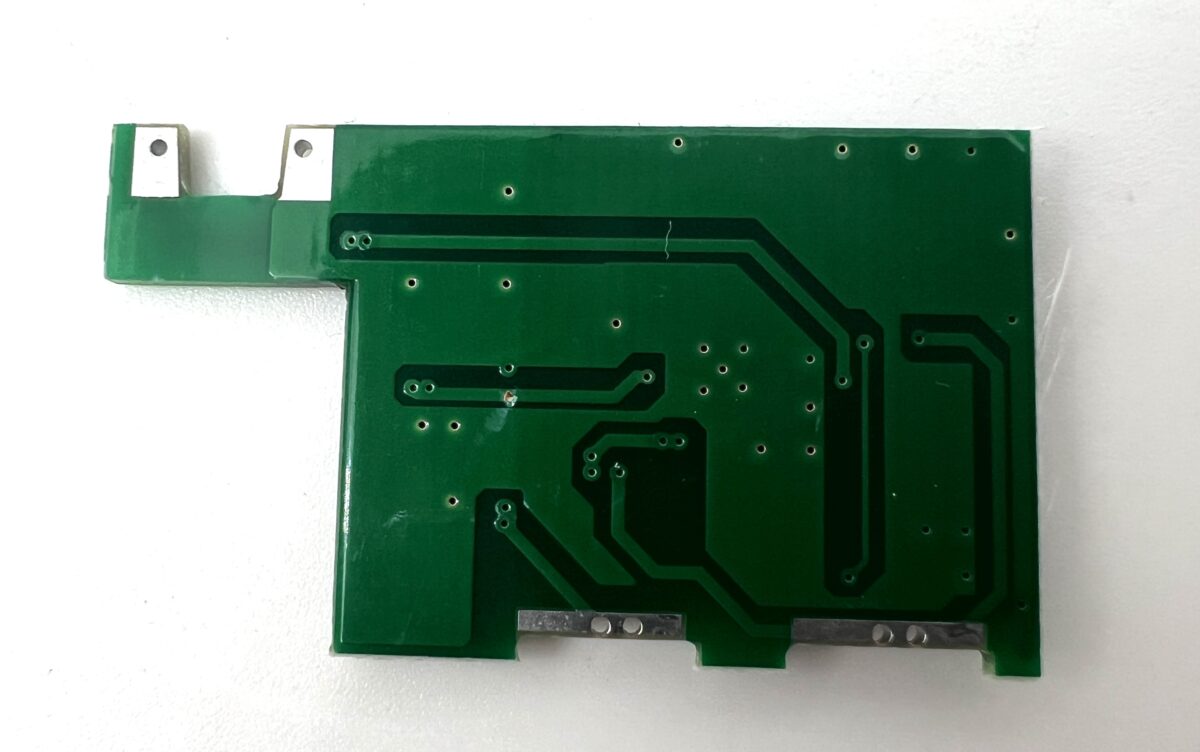

- Компактная плата для установки вместо LGSG.

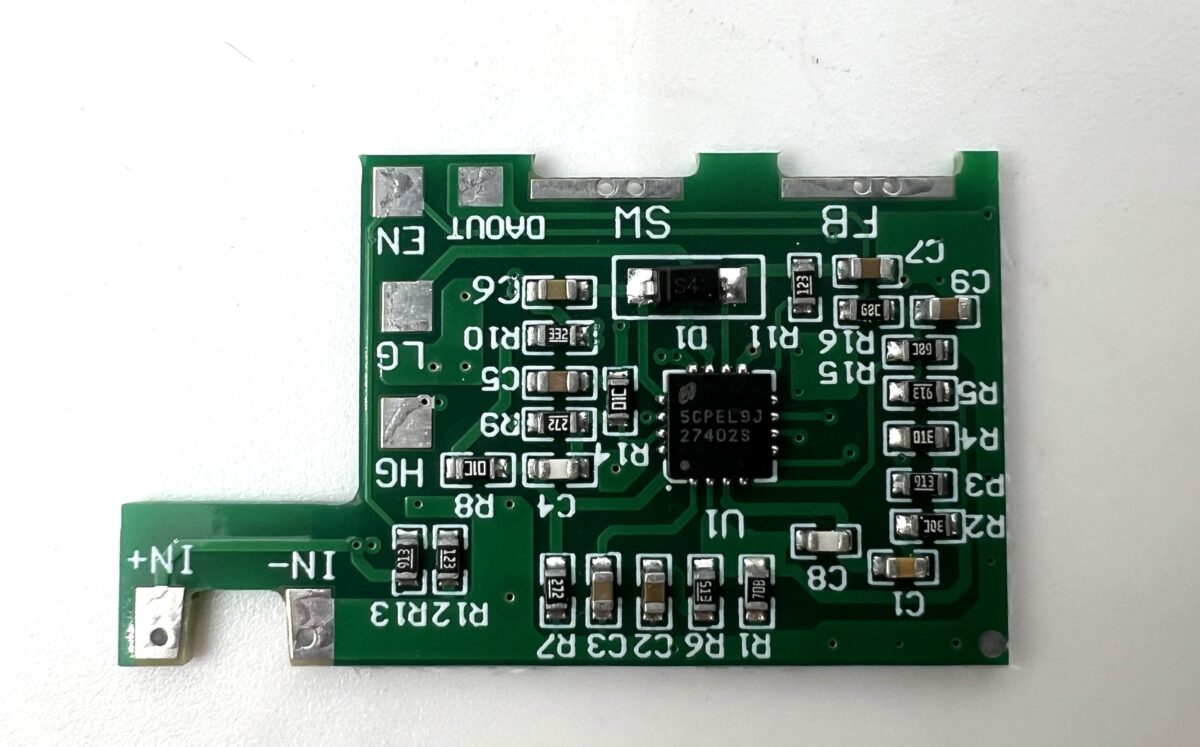

- Три точки подключения: VCC, GND, выход.
- Габариты: 18×12×5 мм.
- Вес: 0.0003 кг (0.3 грамма).
Инструкция по установке:
- Удалить неисправную микросхему LGSG с платы.
- Очистить посадочное место.
- Припаять бустер к контрольным точкам согласно маркировке.
- Проверить выходное напряжение перед запуском.
Бустер-замена LGSG — простое и надёжное решение для ремонта хеш-плат Antminer L3+. Позволяет быстро восстановить работоспособность платы без сложной пайки QFN.
