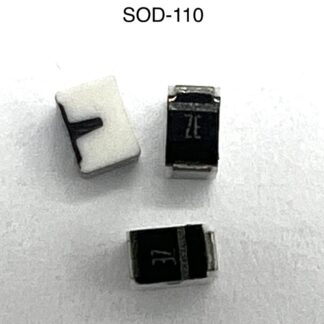

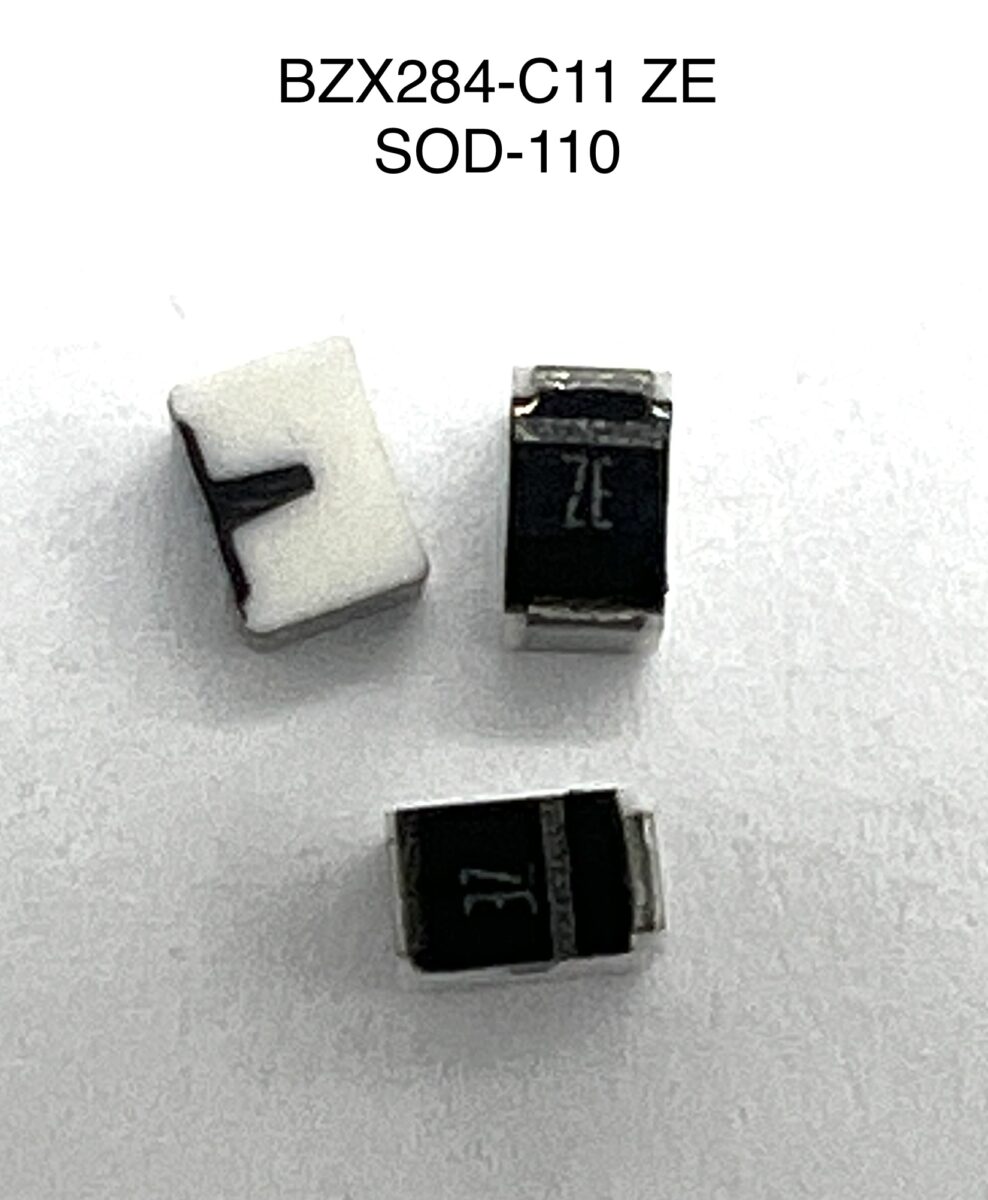

BZX284-C11 (SOD-110) ZE

Описание

Стабилитрон (диод Зенера) BZX284-C11 (SOD-110) — это маломощный кремниевый полупроводниковый диод, предназначенный для стабилизации напряжения в цепях постоянного тока. Компонент выполнен в сверхминиатюрном корпусе SOD-110 для поверхностного монтажа с маркировкой ZE на корпусе. Прибор обеспечивает фиксированное падение напряжения на своих выводах в режиме пробоя, что позволяет использовать его в качестве источника опорного напряжения или защитного ограничителя.

В оборудовании для майнинга криптовалют BZX284-C11 применяется во вторичных цепях питания управляющих плат и хеш-плат ASIC-майнеров. Он используется для формирования опорного напряжения в системах обратной связи, защиты входов микроконтроллеров от перенапряжения, а также в простейших параметрических стабилизаторах. Сверхплоский корпус SOD-110 идеально подходит для плотного монтажа в ограниченном пространстве современных контроллеров Antminer, Whatsminer и Avalon.

Назначение:

• Стабилизация напряжения в маломощных цепях питания (формирование опорных напряжений 11V).
• Защита входов микроконтроллеров и логических микросхем от перенапряжения.
• Применение в параметрических стабилизаторах для питания операционных усилителей и компараторов.
• Замена вышедших из строя стабилитронов в цепях обратной связи блоков питания майнеров.
• Использование в качестве ограничителя напряжения (clamp) в интерфейсных цепях.

Технические характеристики:

• Модель: BZX284-C11.
• Тип: Стабилитрон (Zener Diode).
• Корпус: SOD-110.
• Маркировка: ZE.
• Номинальное напряжение стабилизации (V_Z): 11 В.
• Диапазон напряжения стабилизации: от 10.4 до 11.6 В.
• Максимальная рассеиваемая мощность (P_tot): 400 мВт.
• Ток стабилизации (I_ZT): 5 мА.
• Дифференциальное сопротивление (Z_ZT): 20 Ом (при I_ZT=5 мА).
• Обратный ток утечки (I_R): 100 нА (при V_R=8 В).
• Положительный температурный коэффициент стабилизации.
• Рабочая температура: от -65 до +150 °C.

Конструктивные особенности:

• Корпус SOD-110 с размерами 2.5×1.25 мм.
• Сверхнизкая высота корпуса: 0.95 мм.
• Вес компонента: 0.00001 кг (0.01 грамма).
• Плоский корпус для автоматизированного SMD-монтажа.
• Соответствие стандартам: RoHS, Lead-Free.

Особенности:

• Сверхминиатюрный корпус SOD-110 занимает минимальное место на плате.
• Низкий обратный ток утечки (100 нА) для точных приложений.
• Высокая стабильность напряжения в широком диапазоне температур.
• Маркировка ZE облегчает идентификацию при ремонте.

Рекомендации по применению:

• Для стабилизации тока через стабилитрон использовать токоограничивающий резистор.
• Рассеиваемая мощность не должна превышать 400 мВт.
• При замене стабилитрона убедиться в правильности полярности.
• Не рекомендуется использовать в мощных стабилизаторах из-за низкой рассеиваемой мощности.

Стабилитрон BZX284-C11 — это компактное и надёжное решение для стабилизации напряжения 11V в майнинговом оборудовании. Сверхмалые габариты корпуса SOD-110 позволяют использовать его в самых плотных макетах управляющих плат ASIC-майнеров.
