BZX84C2V7 (SOT-23) KZC

Описание

Стабилитрон (диод Зенера) BZX84C2V7 (SOT-23) — это маломощный кремниевый полупроводниковый диод, предназначенный для стабилизации напряжения в цепях постоянного тока. Компонент выполнен в миниатюрном корпусе SOT-23 для поверхностного монтажа с маркировкой KZC на корпусе. Прибор обеспечивает фиксированное падение напряжения на своих выводах в режиме пробоя, что позволяет использовать его в качестве источника опорного напряжения или защитного ограничителя.

В оборудовании для майнинга криптовалют BZX84C2V7 применяется во вторичных цепях питания управляющих плат и хеш-плат ASIC-майнеров. Он используется для формирования опорного напряжения в системах обратной связи, защиты входов микроконтроллеров от перенапряжения, а также в простейших параметрических стабилизаторах для питания маломощных узлов. Компактный корпус и стандартная распиновка позволяют использовать его в качестве универсальной замены для аналогичных компонентов при ремонте майнеров Antminer и Whatsminer.

Назначение:

• Стабилизация напряжения в маломощных цепях питания (формирование опорных напряжений 2.7V).
• Защита входов микроконтроллеров и логических микросхем от перенапряжения.
• Применение в параметрических стабилизаторах для питания операционных усилителей и компараторов.
• Замена вышедших из строя стабилитронов в цепях обратной связи блоков питания майнеров.
• Использование в качестве ограничителя напряжения (clamp) в интерфейсных цепях.

Технические характеристики:

• Модель: BZX84C2V7.
• Тип: Стабилитрон (Zener Diode).
• Корпус: SOT-23 (3 вывода).
• Маркировка: KZC.
• Номинальное напряжение стабилизации (V_Z): 2.7 В.
• Диапазон напряжения стабилизации: от 2.5 до 2.9 В.
• Максимальная рассеиваемая мощность (P_tot): 300 мВт.
• Максимальный прямой ток (I_F): 250 мА.
• Ток стабилизации (I_ZT): 5 мА.
• Дифференциальное сопротивление (Z_ZT): 100 Ом (при I_ZT=5 мА).
• Обратный ток утечки (I_R): 20 мкА (при V_R=1 В).
• Температурный коэффициент стабилизации: отрицательный.
• Рабочая температура: от -65 до +150 °C.

Конструктивные особенности:

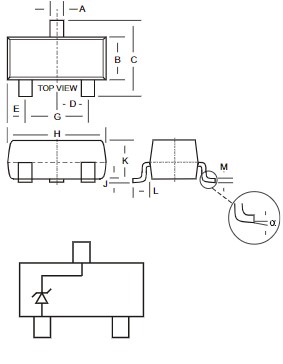

• Корпус SOT-23 с размерами 2.9×1.3 мм.
• Высота корпуса: 1.0 мм.
• Вес компонента: 0.00003 кг (0.03 грамма).
• Совместимость с автоматизированными линиями поверхностного монтажа.
• Соответствие стандартам: RoHS, Lead-Free.

Особенности:

• Малое напряжение стабилизации (2.7V) идеально подходит для питания 3.3V-логики с небольшим запасом.
• Отрицательный температурный коэффициент компенсирует разогрев прибора.
• Стандартная маркировка KZC облегчает идентификацию при ремонте.
• Низкая стоимость и широкая распространенность.

Рекомендации по применению:

• Для стабилизации тока через стабилитрон использовать токоограничивающий резистор.
• Рассеиваемая мощность не должна превышать 300 мВт, иначе требуется дополнительный теплоотвод.
• При замене стабилитрона убедиться, что цоколевка аналогичная (анод/катод).
• Не рекомендуется использовать в мощных стабилизаторах из-за низкой рассеиваемой мощности.

Совместимость и замена:

BZX84C2V7 является полным функциональным аналогом широко распространенных стабилитронов, таких как BZX84C2V7 (DIODES, NXP, Infineon), MMBZ5221B (ON Semi) или BZT52C2V7. Это обеспечивает легкую доступность компонента при ремонте и отсутствие дефицита запасных частей для обслуживания ферм.

Стабилитрон BZX84C2V7 — это базовый, но критически важный компонент для стабилизации низковольтных цепей в майнинговом оборудовании. Отказ этой малозаметной микросхемы часто приводит к нестабильной работе или выходу из строя дорогостоящих контроллеров. Использование оригинального стабилитрона от ведущих производителей гарантирует восстановление стабильной работы вашего оборудования.
