Описание

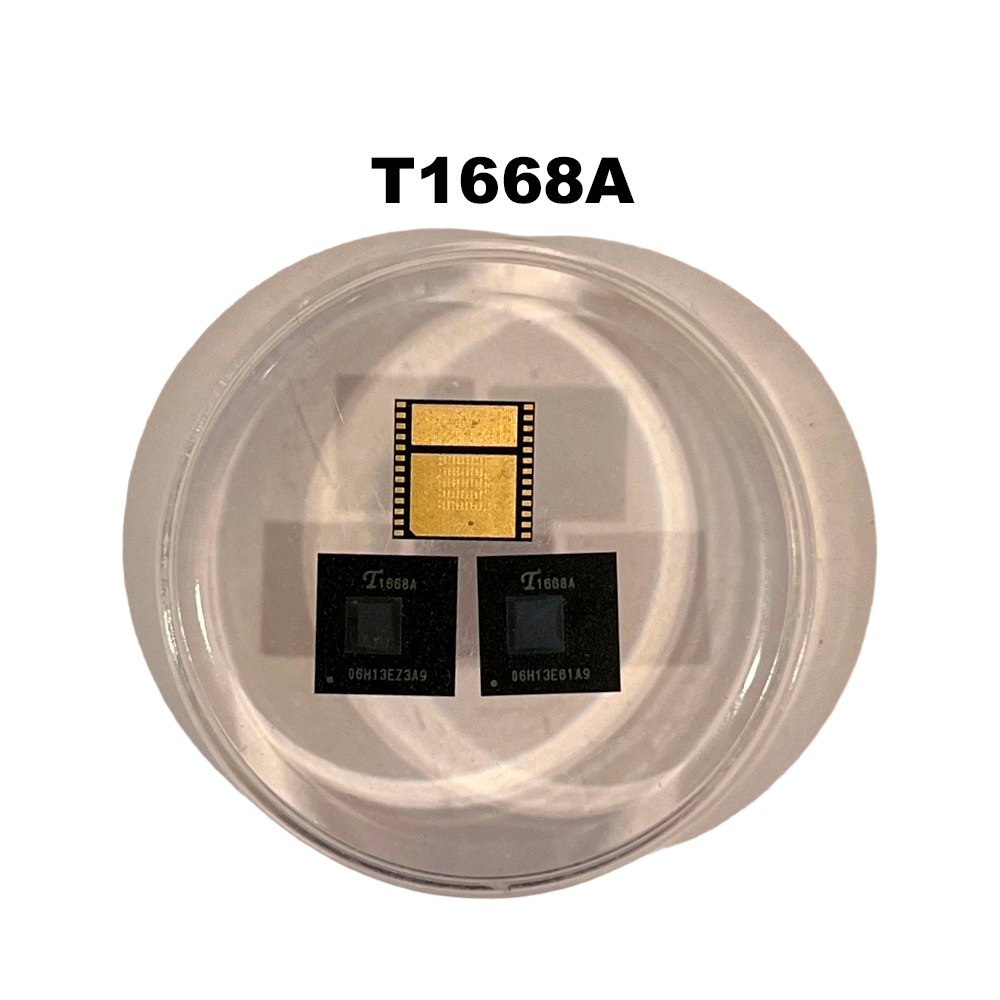

T1668A — это высокочастотный SAW‑фильтр (Surface Acoustic Wave), предназначенный для
фильтрации радиочастотных сигналов в диапазоне 1810–1830 МГц. Компонент обеспечивает
низкие потери, высокую селективность и стабильную работу в условиях промышленной эксплуатации.
Спецификация:
- Тип: SAW‑фильтр (поверхностно‑акустический)
- Центральная частота: 1820 МГц
- Полоса пропускания: 20 МГц
- Затухание в полосе: 1.8–3.0 дБ
- Коэффициент отражения (VSWR): 1.6–2.0
- Затухание вне полосы:
- 10–1730 МГц: 28–35 дБ
- 1930–2500 МГц: 34–41 дБ
- Температурный коэффициент частоты: –36 ppm/°C
- Максимальный уровень входной мощности: 10 dBm
- Максимальное напряжение: 3 В DC
- Рабочая температура: –40°C до +85°C
- Хранение: –40°C до +85°C
- Корпус: SM3030‑6PAD (SMD, без выводов)
- Габариты: 3.0 × 3.0 × 1.4 мм
- Соответствие: RoHS, безсвинцовая пайка
Характеристики:
- Высокая селективность и подавление внеполосных сигналов.
- Низкие потери в полосе пропускания.
- Стабильная частотная характеристика при изменении температуры.
- Компактный корпус для поверхностного монтажа (SMD).
- Совместимость с автоматизированной пайкой и промышленными стандартами.
Ключевые функции:
- Применение в майнинговых контроллерах с радиочастотной синхронизацией.
- Использование в телекоммуникационных модулях и беспроводных интерфейсах.
- Фильтрация сигналов в диапазоне 1.8–2.5 ГГц в промышленных системах.
- Интеграция в RF‑модули, усилители и приёмники.
T1668A — это надёжный SAW‑фильтр для построения высокочастотных трактов в майнинговом
и телекоммуникационном оборудовании. Он обеспечивает точную фильтрацию, устойчивость
к температурным колебаниям и компактность монтажа.
Рекомендуется использовать компонент в условиях контролируемой термостабильности.
Монтаж должен выполняться с соблюдением норм ESD‑защиты и требований к SMD‑пайке.
