Описание

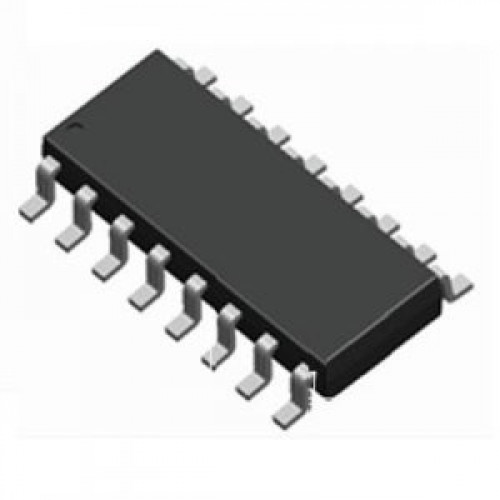

Микросхема CM6800GIP (SOP-16) — это комбинированный контроллер, объединяющий схему активной коррекции коэффициента мощности (PFC) и ШИМ-контроллер в одном корпусе. Компонент от Champion Microelectronic предназначен для создания высокоэффективных импульсных источников питания (SMPS) с низкими искажениями формы тока. Является BiCMOS-версией отраслевого стандарта ML4824.
В майнинговом оборудовании CM6800GIP используется в первичных цепях мощных блоков питания ASIC-майнеров Antminer, Whatsminer. Является основой для топологии PFC + PWM. Низкий пусковой ток и встроенные драйверы затворов упрощают проектирование и повышают надежность источников питания для хеш-плат.
Назначение:
- Управление активным корректором коэффициента мощности для блоков питания майнеров.
- Построение высокоэффективных импульсных источников питания для ASIC-майнеров.
- Обеспечение стабилизации выходных напряжений в блоках питания майнинговых ферм.
- Замена вышедших из строя контроллеров в блоках питания Antminer, Whatsminer.
Технические характеристики:
- Модель: CM6800GIP.
- Производитель: Champion Microelectronic.
- Тип: Комбинированный контроллер PFC + PWM.
- Корпус: SOP-16 (SOIC-16).
- Пусковой ток: 50 – 100 мкА.
- Рабочий ток: 3.0 – 3.5 мА.
- Выходной ток драйверов: до 1 А.
- Напряжение питания: до 16.5 В.
- Частота PWM: регулируемая.
- Топология PFC: повышающий (Boost).
- Топология PWM: прямоходовой (Forward).
- Рабочая температура: -40…+85 °C.
Конструктивные особенности:
- Корпус SOP-16, размеры 9.9×3.9 мм.
- Высота корпуса: 1.5 мм.
- Вес компонента: 0.0001 кг (0.1 грамма).
- Встроенные драйверы затворов 1А.
- Низкое энергопотребление.
Особенности:
- Высокая интеграция PFC+PWM.
- Низкий пусковой ток (100 мкА).
- Экономичный рабочий ток (3.5 мА).
- Встроенная защита от перенапряжения.
Рекомендации по применению:
- Использовать с внешними MOSFET и диодами соответствующей мощности.
- Обеспечить правильный монтаж с учетом цоколевки SOP-16.
- Проверить совместимость с платой блока питания.
CM6800GIP — надёжный комбинированный контроллер для блоков питания ASIC-майнеров. Высокая интеграция и низкое энергопотребление обеспечивают эффективную работу.
