Описание

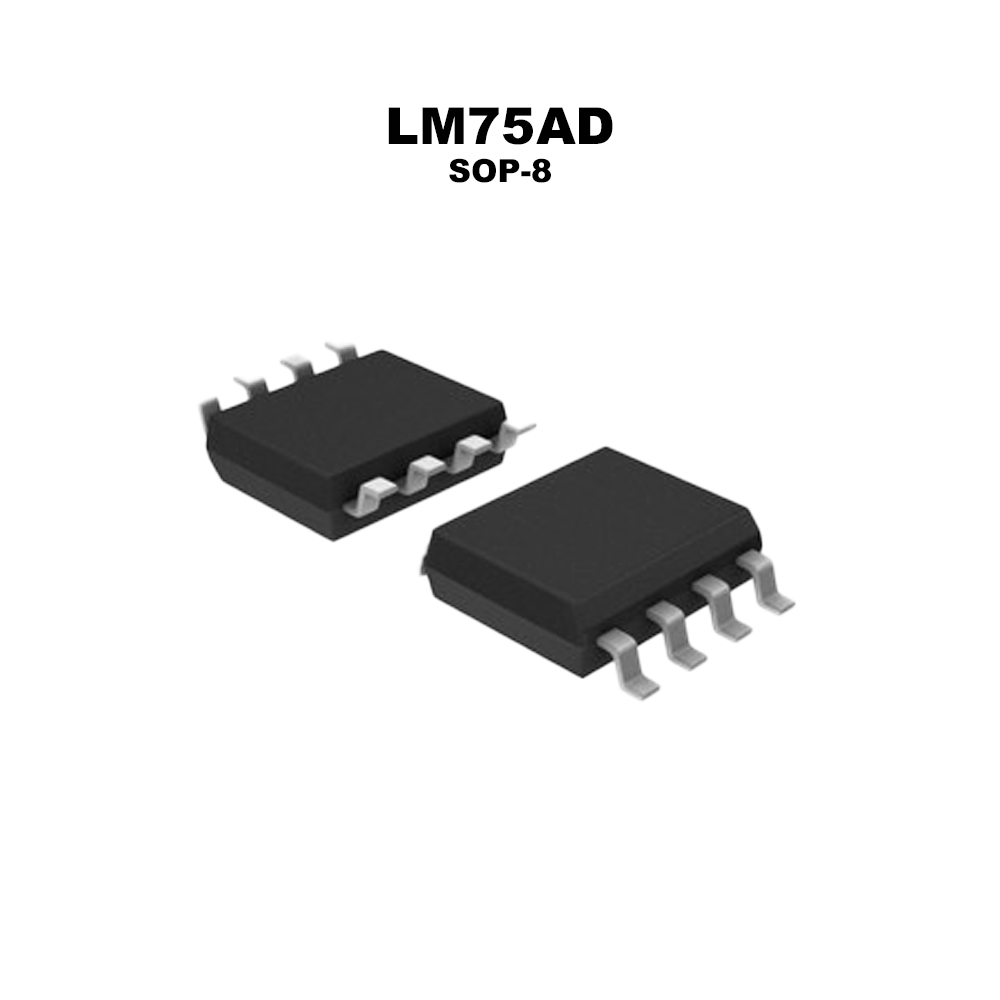

LM75AD — это цифровой датчик температуры, реализованный на базе биполярного температурного сенсора и сигма-дельта АЦП. Он обеспечивает точное преобразование температуры в цифровой код и поддерживает интерфейс I²C для интеграции в системы мониторинга. Корпус SOP-8 позволяет удобно размещать компонент на платах управления и блоках питания майнинговых устройств.
Ключевые характеристики
- Тип: цифровой датчик температуры
- Интерфейс: I²C (до 400 кГц)
- Диапазон измерения: от -55°C до +125°C
- Точность: ±2°C в диапазоне -25…+100°C
- Разрешение: 9 бит (0.5°C на шаг)
- Напряжение питания: от 2.8 В до 5.5 В
- Корпус: SOP-8 (SOIC-8, SOT96-1)
- Выводы: 8 контактов, совместим с автоматическим монтажом
- Поддержка до 8 адресов на одной шине
- Сигнализация перегрева: отдельный вывод OS (Overtemperature Shutdown)
- Сертификация: RoHS, соответствие стандартам JEDEC
Применение в майнинге
LM75AD применяется для мониторинга температуры в ASIC- и GPU-майнерах, в системах управления питанием, охлаждением и защиты. Он позволяет отслеживать тепловые условия в реальном времени, обеспечивая стабильную работу оборудования и предотвращая перегрев ключевых компонентов, таких как VRM, MOSFET, чипы памяти и контроллеры.
Преимущества
- Простая интеграция — стандартный I²C-интерфейс и адресуемость до 8 устройств
- Надёжная сигнализация перегрева — вывод OS для аппаратной защиты
- Компактный корпус SOP-8 — подходит для плотных монтажных схем
- Низкое энергопотребление — оптимально для энергоэффективных систем
- Совместимость с микроконтроллерами STM32, ESP32, Raspberry Pi, Arduino
Рекомендации по установке
Датчик рекомендуется размещать вблизи тепловых источников или в точке контроля температуры корпуса. Вывод OS может быть подключён к прерываниям микроконтроллера или к схеме аварийного отключения. При монтаже важно обеспечить надёжную пайку и термостабильность площадки, избегая электромагнитных помех.
