Описание

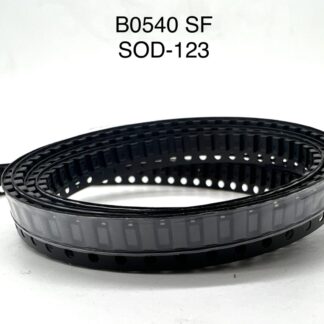

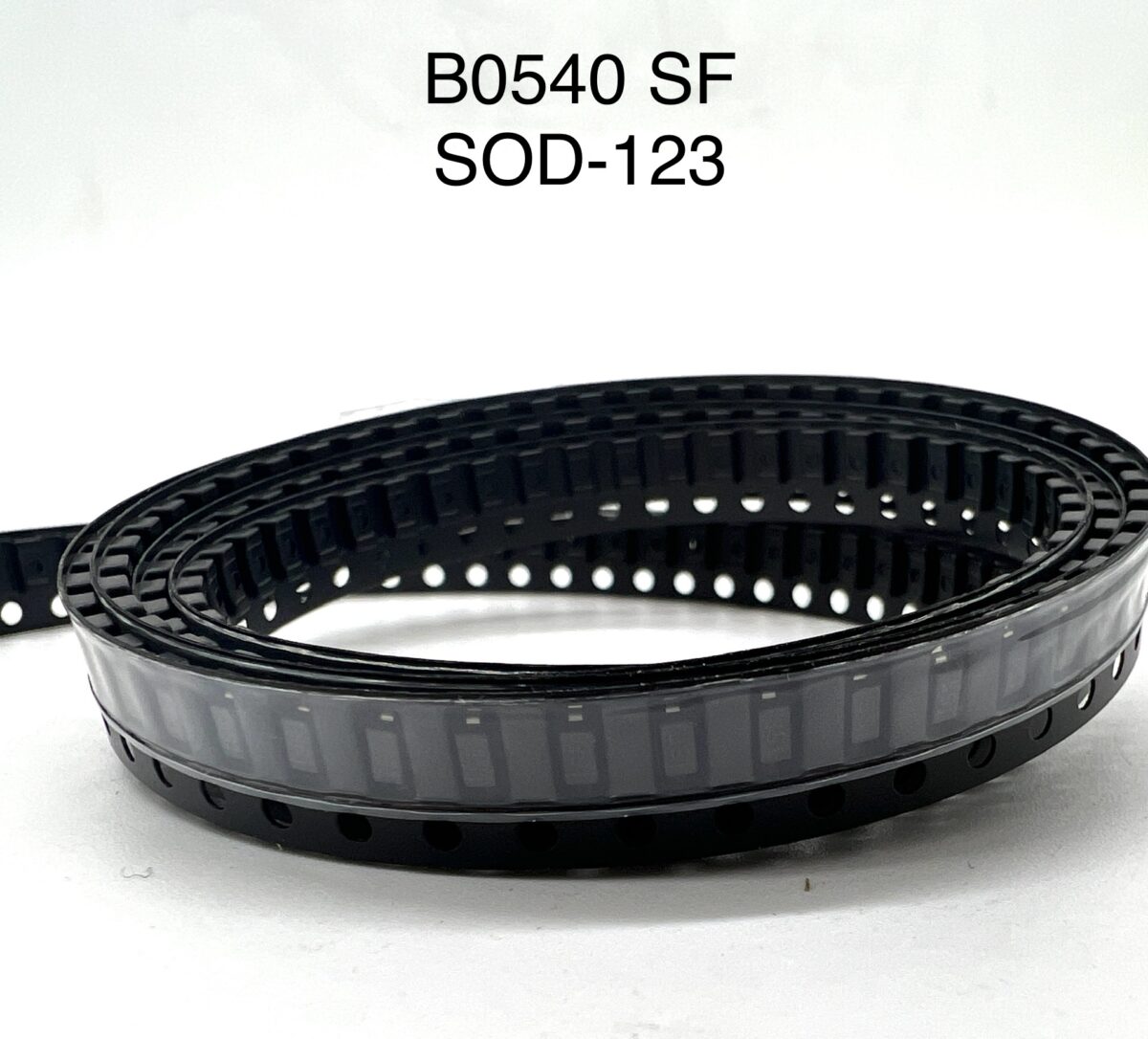

B0540 — это малогабаритный выпрямительный диод Шоттки в корпусе SOD-123, предназначенный для поверхностного монтажа. Благодаря низкому прямому падению напряжения и высокой скорости переключения, он идеально подходит для применения в импульсных источниках питания, DC-DC преобразователях, фильтрах и защитных схемах оборудования для майнинга.
Ключевые характеристики
- Тип диода: Шоттки-барьерный, однонаправленный
- Максимальное обратное напряжение: 40 В
- Средний прямой ток: 0.5 А
- Импульсный ток (IFSM): до 5.5 А при 8.3 мс
- Корпус: SOD-123 (для поверхностного монтажа)
- Мощность рассеивания: до 500 мВт
- Температурный диапазон: от –55 °C до +125 °C
Преимущества для майнинговых систем
Диод B0540 обеспечивает эффективную фильтрацию и защиту в цепях питания ASIC и GPU-устройств, особенно в условиях ограниченного пространства и высокой плотности монтажа. Его низкое прямое напряжение снижает потери мощности, а высокая скорость переключения позволяет использовать его в высокочастотных схемах.
Области применения
- DC-DC преобразователи в блоках питания для майнинга
- Импульсные источники питания (SMPS)
- Фильтры и подавление обратных токов
- Защита от перенапряжений и полярности
- Стабилизаторы напряжения и логические цепи
- Diode
Рекомендации по интеграции
Для достижения максимальной эффективности рекомендуется использовать B0540 в паре с низкоиндуктивной разводкой и предусматривать тепловой отвод через медные площадки на плате. При монтаже важно учитывать полярность и соблюдать условия пайки согласно стандарту J-STD-020.
