Описание

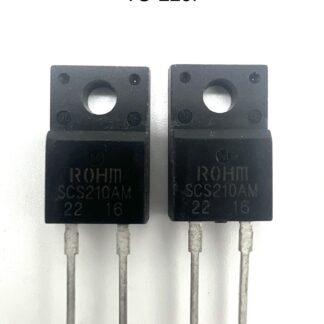

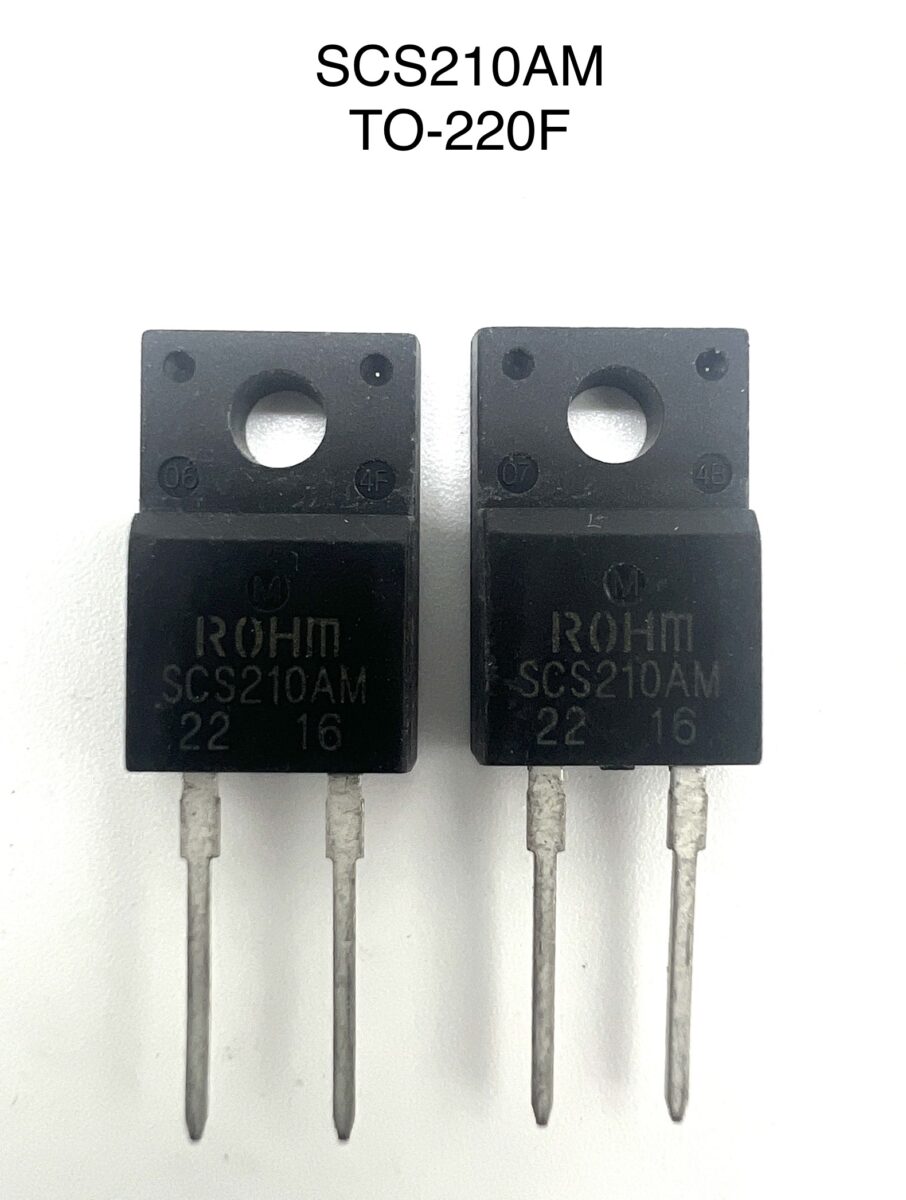

Диод SCS210AM (TO-220F) — это силовой SiC Schottky диод на 650 В и 10 А, предназначенный для высокоэффективных
силовых модулей, импульсных блоков питания и узлов коррекции коэффициента мощности (PFC). Карбид кремния (SiC)
обеспечивает нулевое обратное восстановление, минимальную зарядку (Qc) и низкое прямое падение напряжения при
высоких температурах, что критично для круглосуточной эксплуатации майнингового оборудования.
Изолированный корпус TO-220F обеспечивает электрическую безопасность и удобство монтажа на радиатор без
дополнительной прокладки. Благодаря высокой термической стойкости и быстродействию, SCS210AM снижает потери
на переключение и повышает общий КПД источников питания ASIC- и GPU‑ферм.
Назначение:
- Выпрямители и свободноходовые диоды в DC/DC (buck, boost, LLC, flyback, forward).
- PFC-каскады (высоковольтные выпрямители и шунты для коррекции мощности).
- Высокочастотные силовые инверторы, серверные и телеком PSU.
- Майнинговые блоки питания с круглосуточной нагрузкой и повышенными температурными режимами.
Ключевые преимущества SiC Schottky:
- Отсутствие обратного восстановления — минимум коммутационных потерь и помех (EMI).
- Стабильное низкое VF при повышенных температурах — предсказуемое тепловыделение.
- Высокая температурная стойкость — надёжная работа при длительных термонагрузках.
- Малая выходная ёмкость — выше эффективность на высоких частотах.
Технические характеристики (типичные):
- Максимальное обратное напряжение (VRRM): 650 В.
- Номинальный прямой ток (IF): 10 А (при адекватном теплоотводе).
- Импульсный ток (IFSM, 8,3 мс): до 120–150 А (зависит от условий и дерейтинга).
- Прямое падение напряжения (VF): около 1,3–1,8 В при IF=10 А и Tj≈25–125 °C.
- Обратное восстановление (Qrr): практически отсутствует (характеристика Schottky SiC).
- Рабочая температура перехода (Tj): до 175 °C (с соблюдением дерейтинга).
- Тепловое сопротивление корпус–радиатор: низкое при корректном монтаже на радиатор.
- Корпус: TO-220F (изолированный фланец), выводы для силового монтажа.
Эксплуатационные параметры:
- Высокая эффективность в высокочастотных/высоковольтных топологиях (снижение потерь на переключение).
- Предсказуемая термодинамика — упрощает расчёт теплового режима и подбор радиатора.
- Снижение уровня EMI — упрощает соответствие требованиям совместимости.
- Повышение ресурса силовых каскадов и стабильности работы PSU 24/7.
Механика и монтаж:
- Изолированный TO-220F — безопасная установка на общий радиатор без слюдяных прокладок.
- Совместим с винтовым и клипсовым креплением; рекомендуется термопаста для снижения Rθ.
- Коррозионностойкая поверхность, выводы для пайки/обжима, поддержка автоматизированной сборки.
- Рекомендуется соблюдение крутящего момента крепежа и чистая плоскость радиатора.
Особенности применения в майнинге:
- Стабильность питания ASIC и GPU при пиковых токах и высоких температурах помещения.
- Снижение теплопотерь PSU — экономия энергии и уменьшение нагрузки на охлаждение.
- Повышение надёжности: меньше тепловых и коммутационных стрессов на силовые ключи.
- Улучшение хешрейта за счёт стабильной подачи энергии и меньшего троттлинга по температуре.
Рекомендации по проектированию:
- Закладывать тепловой дерейтинг: рассчитывать VF и потери при реальных Tj (насос тепла через радиатор).
- Минимизировать паразитные индуктивности в петле диода (короткие и широкие дорожки, плотный монтаж).
- Подбирать радиатор по расчётной мощности рассеяния и допустимому RθJA/RθCS.
- Использовать снабберы/RC-демпферы при жёсткой коммутации для контроля перенапряжений.
SCS210AM (TO-220F), 650 В 10 А — высоконадежный SiC Schottky диод, оптимизированный для современных
высокоэффективных источников питания майнинговых и серверных систем, где важны КПД, тепловая стабильность
и долговечность при круглосуточной эксплуатации.
