Описание

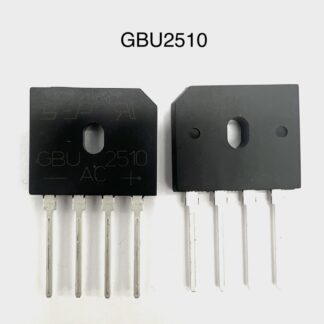

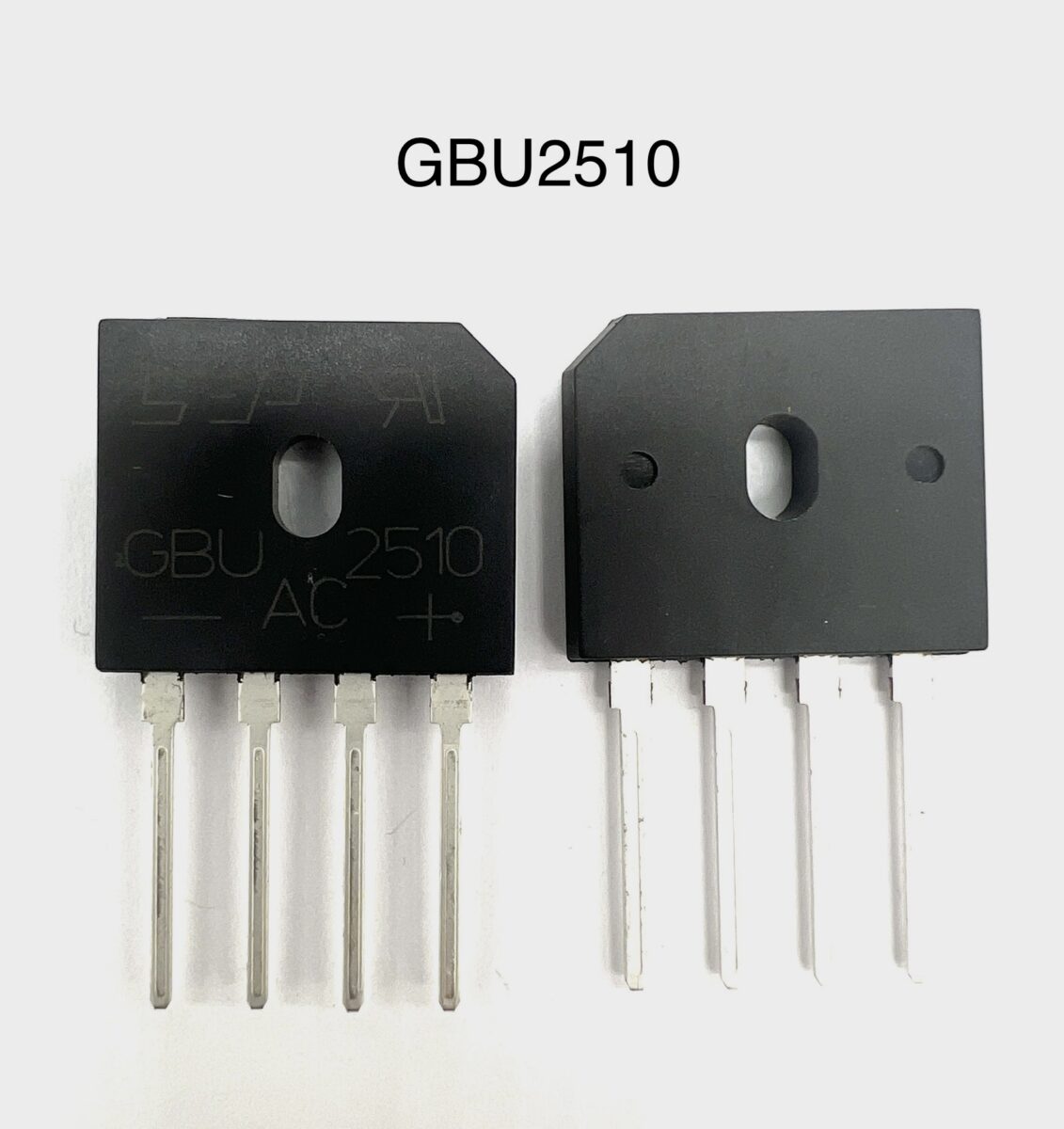

GBU2510 — это мощный однофазный диодный мост, предназначенный для выпрямления переменного тока в силовых цепях с напряжением до 1000 В и током до 25 А. Выполнен в корпусе GBU с четырьмя выводами, обладает высокой диэлектрической прочностью, устойчивостью к импульсным перегрузкам и эффективным тепловым отводом. Применяется в промышленных источниках питания, майнинговых ригах, серверах, инверторах и зарядных устройствах.
Ключевые характеристики
- Тип: однофазный диодный мост (glass passivated bridge rectifier)
- Максимальное обратное напряжение: 1000 В
- Максимальный средний выпрямленный ток: 25 А
- Импульсный ток при включении: до 400 А (8.3 ms, half sine)
- Корпус: GBU (4-pin flat package)
- Прямое падение напряжения: около 1.1 В на диод
- Обратный ток: менее 10 µA при 1000 В
- Рабочая температура перехода: от –55 °C до +150 °C
- Диэлектрическая прочность корпуса: до 1500 В AC
- Rectifier Bridge
Применение в майнинге
Диодный мост GBU2510 используется в первичных цепях силовых блоков питания, фильтрующих узлах, инверторах и преобразователях, применяемых в майнинговом оборудовании. Обеспечивает стабильное и надежное выпрямление переменного тока для питания ASIC, GPU, серверных компонентов и систем охлаждения. Подходит для модернизации и ремонта промышленных источников питания, особенно в условиях высокой токовой нагрузки.
Преимущества
- Надежная работа при токах до 25 А — оптимален для силовых цепей высокой мощности
- Устойчивость к импульсным токам — до 400 А при включении
- Компактный корпус GBU — упрощает монтаж и теплоотвод
- Высокая диэлектрическая прочность — до 1500 В AC между выводами и корпусом
- Совместимость с однофазными сетями 220–240 В
Рекомендации по установке
Для эффективной работы GBU2510 рекомендуется установка на теплоотвод с применением термопасты. Мост должен быть подключен с соблюдением полярности: два вывода для AC-входа, два — для DC-выхода. При проектировании важно учитывать импульсные токи при включении и предусмотреть защиту от перенапряжений. Корпус GBU позволяет использовать стандартные монтажные решения и упрощает интеграцию в существующие схемы.
