Описание

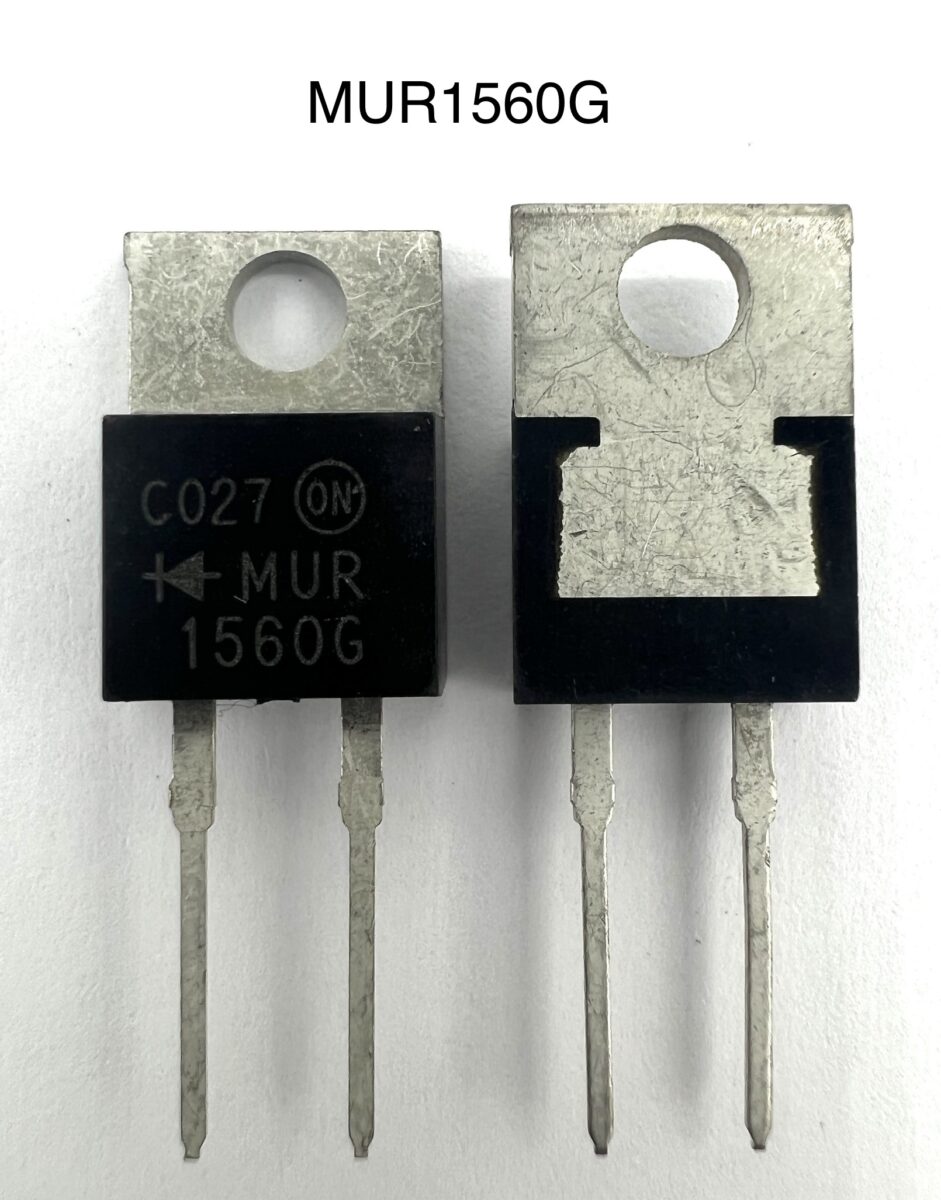

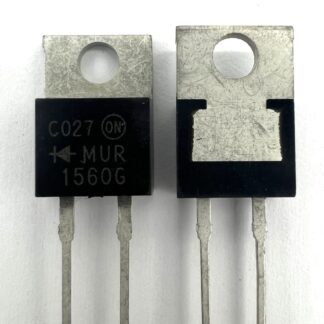

MUR1560G
600V 15A
MUR1560G — это ультрабыстрый кремниевый диод, предназначенный для работы в силовых цепях с напряжением до 600 В и током до 15 А. Выполнен в корпусе TO-220AC с двумя выводами, обладает коротким временем восстановления, высокой устойчивостью к импульсным перегрузкам и низким уровнем обратного тока. Применяется в первичных цепях блоков питания, инверторах, драйверах, фильтрующих узлах и зарядных устройствах, включая майнинговые риги и серверные источники.
Ключевые характеристики
- Тип: ультрабыстрый выпрямительный диод (ultrafast recovery)
- Максимальное обратное напряжение: 600 В
- Максимальный средний прямой ток: 15 А
- Импульсный ток при включении: до 150 А (8.3 ms, half sine)
- Корпус: TO-220AC (2-pin, вертикальный монтаж)
- Прямое падение напряжения: около 1.5 В при номинальной нагрузке
- Обратный ток: менее 10 µA при 600 В
- Время восстановления: около 60 нс
- Рабочая температура перехода: от –65 °C до +175 °C
Применение в майнинге
Диод MUR1560G используется в силовых цепях блоков питания, выпрямителях, инверторах и фильтрующих каскадах, применяемых в майнинговом оборудовании. Эффективен для питания ASIC, GPU, серверных компонентов и систем охлаждения. Подходит для модернизации и ремонта промышленных источников питания, особенно в условиях высокой токовой и температурной нагрузки.
Преимущества
- Высокая нагрузочная способность — до 15 А в непрерывном режиме
- Ультрабыстрое восстановление — снижает коммутационные потери
- Устойчивость к импульсным перегрузкам — до 150 А при включении
- Низкий уровень обратного тока — повышенная стабильность
- Корпус TO-220AC — совместим с радиаторами и стандартными монтажными решениями
Рекомендации по установке
Для эффективной работы MUR1560G рекомендуется установка на теплоотвод с применением термопасты. Диод должен быть установлен с соблюдением полярности, корпус TO-220AC допускает вертикальный монтаж и пайку на плату. При проектировании важно учитывать импульсные токи при включении и предусмотреть защиту от перенапряжений.
