Описание

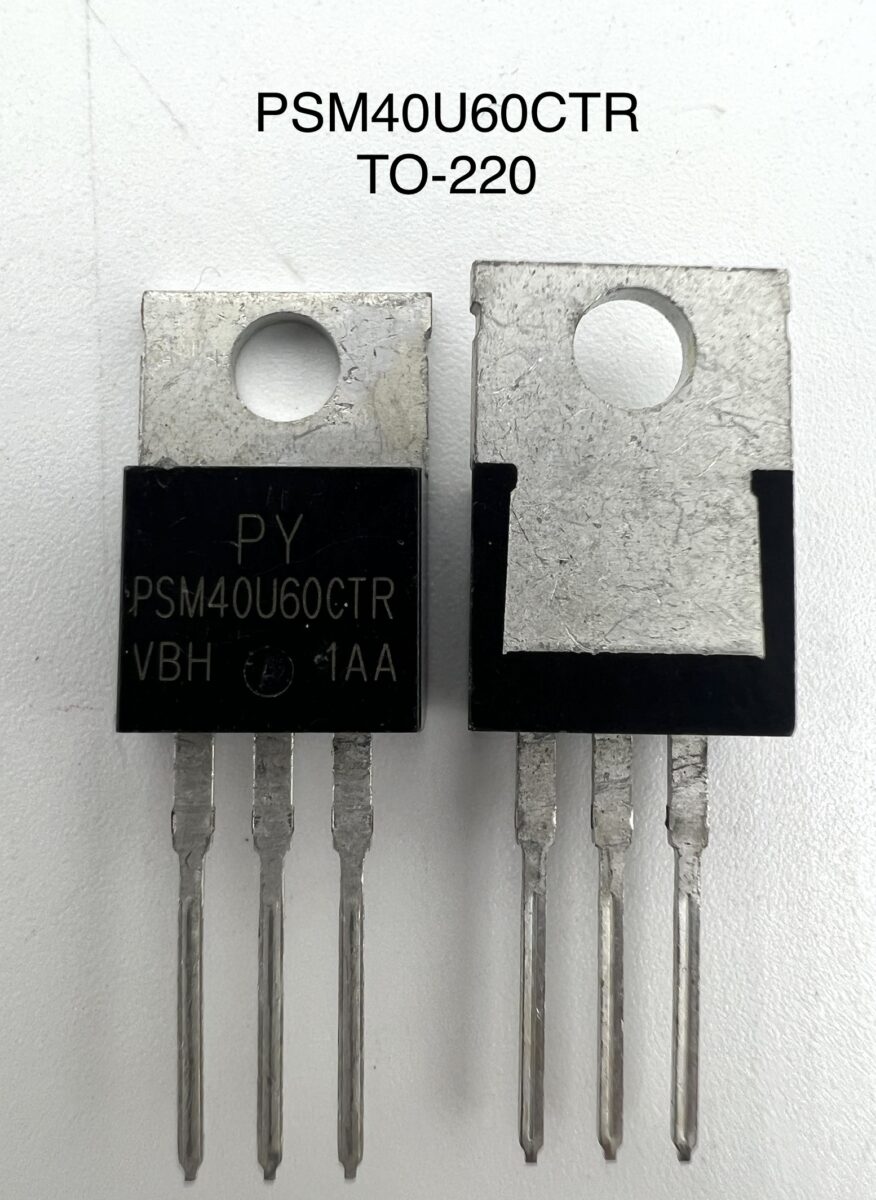

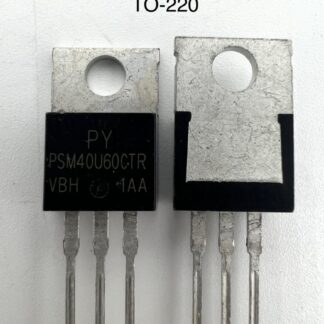

PSM40U60CTR — это высокоскоростной диод Шоттки, предназначенный для работы в силовых цепях с напряжением до 600 В и током до 40 А. Корпус TO-220 обеспечивает удобство монтажа и эффективный тепловой отвод. Диод демонстрирует низкое прямое падение напряжения, минимальные потери при переключении и высокую устойчивость к перегреву, что делает его оптимальным для применения в майнинговых источниках питания, DC-DC преобразователях и инверторах.
Ключевые характеристики
- Тип: диод Шоттки (Ultra-Fast Recovery)
- Максимальное обратное напряжение: 600 В
- Максимальный прямой ток: 40 А
- Корпус: TO-220
- Низкое прямое падение напряжения: VF ≈ 1.05 В при 40 А
- Быстрое восстановление — минимальные потери при переключении
- Рабочая температура перехода: до +150 °C
- Высокая устойчивость к перенапряжениям и термическим нагрузкам
Применение в майнинге
Диод PSM40U60CTR применяется в силовых блоках питания, DC-DC преобразователях, инверторах и драйверах, используемых в майнинговых ригах. Особенно эффективен в схемах с высокой частотой переключения, где критичны потери на обратное восстановление. Подходит для построения высокоэффективных источников питания для ASIC, GPU, серверных компонентов и промышленных систем охлаждения.
Преимущества
- Высокая скорость переключения — минимальные потери в импульсных режимах
- Надежность при длительной работе — устойчивость к перегреву и перенапряжениям
- Совместимость с радиаторами — корпус TO-220 облегчает тепловой отвод
- Подходит для промышленного и серверного применения
- Оптимален для модернизации и ремонта блоков питания
Рекомендации по установке
Для эффективной работы PSM40U60CTR рекомендуется использовать термопасту и радиатор. Диод должен быть установлен с соблюдением полярности, вблизи силовых ключей или трансформаторов. При проектировании важно учитывать коммутационные характеристики и минимизировать паразитные индуктивности. Корпус TO-220 позволяет использовать стандартные крепежные решения и упрощает интеграцию в существующие схемы.
