Описание

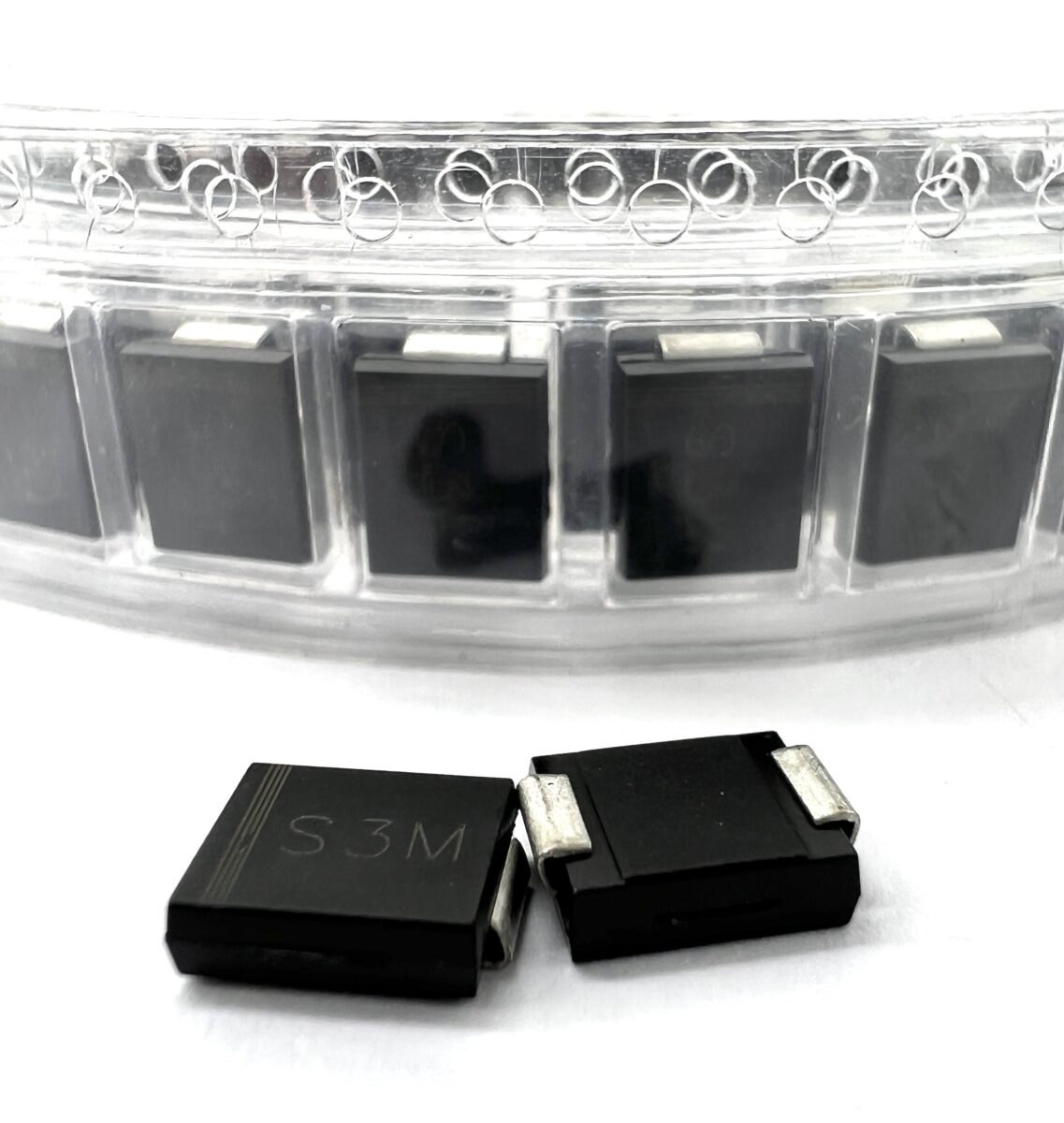

S3M — это поверхностный выпрямительный диод общего назначения, предназначенный для работы в цепях с напряжением до 1000 В и током до 3 А. Выполнен в корпусе SMC (DO-214AB), обладает высокой диэлектрической прочностью, устойчивостью к перегрузкам и низким уровнем обратного тока. Применяется в первичных цепях блоков питания, фильтрующих узлах, стабилизаторах и защитных схемах, включая майнинговые риги, серверные источники и промышленные контроллеры.
Ключевые характеристики
- Тип: выпрямительный диод общего назначения (general purpose rectifier)
- Максимальное обратное напряжение: 1000 В
- Максимальный средний прямой ток: 3 А
- Импульсный ток при включении: до 100 А (8.3 ms, half sine)
- Корпус: SMC / DO-214AB (поверхностный монтаж)
- Прямое падение напряжения: около 1.1 В при номинальной нагрузке
- Обратный ток: менее 5 µA при 1000 В
- Рабочая температура перехода: от –55 °C до +150 °C
Применение в майнинге
Диод S3M используется в цепях выпрямления, фильтрации и защиты в блоках питания, DC-DC преобразователях и стабилизаторах, применяемых в майнинговом оборудовании. Эффективен для питания ASIC, GPU, серверных компонентов и систем охлаждения. Подходит для компактных плат, автоматизированной сборки и модернизации промышленных источников питания.
Преимущества
- Надежная работа при токах до 3 А — подходит для силовых цепей средней мощности
- Устойчивость к импульсным перегрузкам — до 100 А при включении
- Низкий уровень обратного тока — повышенная стабильность
- Компактный корпус SMC — оптимален для плотного монтажа и SMD технологий
- Совместимость с автоматизированной пайкой и reflow процессами
Рекомендации по установке
Для эффективной работы S3M рекомендуется установка с соблюдением полярности и термозащиты. Корпус SMC совместим с поверхностным монтажом, допускает автоматизированную пайку и подходит для высокоплотных промышленных решений. При проектировании важно учитывать импульсные токи при включении и предусмотреть защиту от перенапряжений.
