Описание

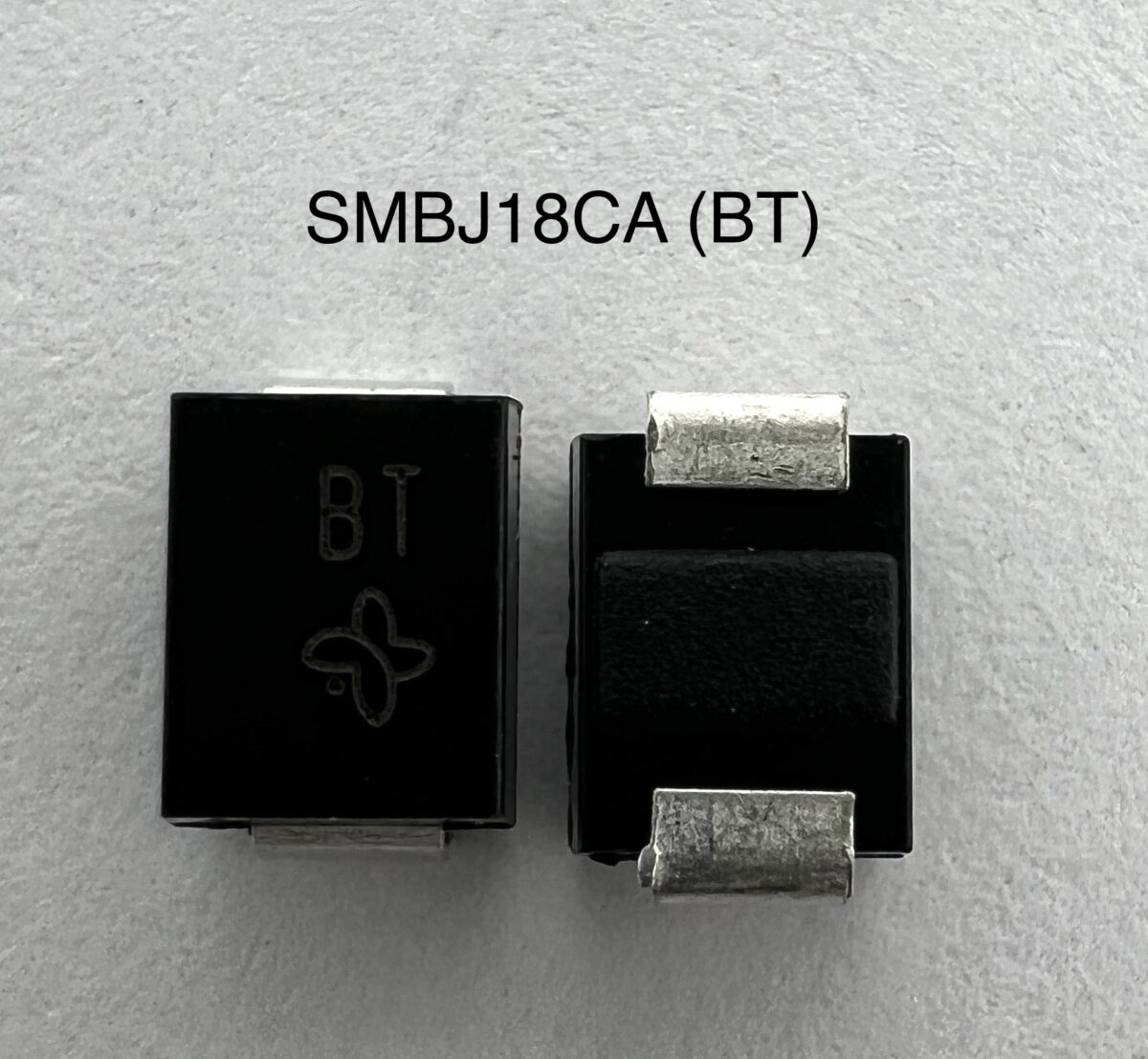

Диод SMBJ18CA (DO‑214AB) BT — двухнаправленный TVS‑диод (Transient Voltage Suppressor), предназначенный
для защиты электронных узлов майнингового и промышленного оборудования от импульсных перенапряжений,
электростатических разрядов (ESD) и индустриальных помех. Устанавливается в цепях питания и сигналов,
предотвращая повреждение чувствительных компонентов.
Назначение:
- Защита ASIC‑чипов, контроллеров и интерфейсных плат от импульсных перенапряжений.
- Стабилизация работы оборудования при скачках напряжения и электростатических разрядах.
- Применение в блоках питания, платах управления и коммуникационных интерфейсах.
Спецификация:
- Тип корпуса: DO‑214AB (SMBJ стандарт).
- Конструкция: поверхностный монтаж (SMD).
- Полярность: двухнаправленный (bidirectional).
- Номинальное напряжение: 18 В.
- Максимальный импульсный ток: до 100 А (8/20 µs).
- Мощность рассеяния: до 600 Вт (10/1000 µs).
- Рабочий диапазон температур: –55…+150 °C.
- Соответствие стандартам: IEC 61000‑4‑2 (ESD), IEC 61000‑4‑5 (Surge).
Электрические параметры:
- Stand‑Off Voltage (VRWM): 18 В.
- Breakdown Voltage (VBR): 20,0–22,1 В.
- Clamping Voltage (VC): ~29,2 В при IPP.
- Leakage Current (ID): менее 1 µA при VRWM.
Механические характеристики:
- Корпус: пластиковый DO‑214AB с металлизированными выводами.
- Метод монтажа: пайка на печатную плату (SMD).
- Габариты: стандарт SMBJ (приблизительно 5,3 × 4,6 × 2,3 мм).
- Устойчивость к вибрациям и термоциклам.
Особенности:
- Двухнаправленная защита — подходит для AC и DC цепей.
- Высокая скорость отклика на импульсные перенапряжения.
- Компактный корпус для плотного монтажа.
- Соответствие международным стандартам электромагнитной совместимости.
Рекомендации по применению:
- Устанавливать максимально близко к защищаемому компоненту.
- Использовать в цепях питания и сигнальных линиях.
- Соблюдать правила ESD при монтаже.
- Проверять соответствие номиналов напряжения и тока.
Применение в майнинге:
- Защита ASIC‑чипов от скачков напряжения.
- Стабилизация работы контроллеров и интерфейсов.
- Снижение рисков выхода из строя оборудования при сетевых помехах.
- Повышение надёжности и долговечности майнинговых установок.
Диод SMBJ18CA (DO‑214AB) BT — надёжный элемент защиты для майнингового и промышленного оборудования.
Обеспечивает эффективное подавление импульсных перенапряжений, соответствие международным стандартам
и стабильную работу системы при круглосуточной эксплуатации. Использование оригинальных TVS‑диодов
гарантирует максимальную безопасность и эффективность оборудования.
