Описание

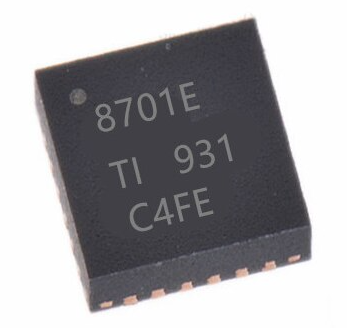

Микросхема DRV8701ERGET (VQFN-24) — это высокоинтегрированный драйвер затворов для однотактного H-моста, разработанный компанией Texas Instruments. Данный компонент предназначен для управления четырьмя внешними N-канальными MOSFET, образуя мощный H-мост для управления щеточными двигателями постоянного тока . Устройство работает в широком диапазоне питающих напряжений (5.9 В – 45 В), поддерживает 100% ШИМ-цикл и способно управлять двигателями 12В и 24В в системах с высокими требованиями к надежности.
В контексте оборудования для майнинга криптовалют драйвер DRV8701ERGET применяется в системах активного охлаждения для управления мощными вентиляторами, а также в механизмах автоматической чистки и обслуживания майнинг-ферм. Благодаря встроенному усилителю тока шунта и регулируемой силе тока затвора, этот драйвер обеспечивает точное и плавное управление моторами, продлевая срок службы как двигателей, так и всей системы майнера.
Назначение:
- Управление высокооборотистыми вентиляторами охлаждения (4-проводными) в системах активного охлаждения ASIC-майнеров.
- Привод сервоприводов и двигателей в роботизированных системах для автоматического обслуживания майнинг-ферм (чистка, регулировка).
- Управление насосами и заслонками в системах жидкостного охлаждения и климат-контроля на майнинг-площадках.
- Применение в качестве драйвера конвейерных лент и механизмов подачи в системах сортировки оборудования для майнинга.
Технические характеристики (на основе Datasheet):
- Модель: DRV8701ERGET .
- Производитель: Texas Instruments .
- Тип: Драйвер затворов для одиночного H-моста (Single H-Bridge Gate Driver) .
- Корпус: VQFN-24 (с термоплощадкой PowerPAD) .
- Напряжение питания (VM): от 5.9 до 45 В .
- Ток управления затвором (исток): 6 – 150 мА (программируемый) .
- Ток управления затвором (сток): 12.5 – 300 мА (программируемый) .
- Интерфейс: PH/EN (DRV8701E) или PWM (DRV8701P) .
- Внутренний LDO: AVDD (4.8 В) и DVDD (3.3 В) .
- Усилитель шунта: 20 В/В (Current Shunt Amplifier) .
- Ток потребления в режиме сна: 9 мкА .
- Защиты: UVLO (пониженного напряжения), OCP (перегрузки по току), TSD (перегрева), PDF (преддрайвера), CPUV (зарядовой помпы) .
- Рабочая температура: -40…+125 °C .
Конструктивные особенности:
- Ультракомпактный корпус VQFN-24 с размерами 4.0×4.0 мм .
- Высота корпуса: 0.9 мм .
- Вес компонента: 0.00014 кг (0.14 грамма) .
- Экспонированная термоплощадка (PowerPAD) для эффективного отвода тепла.
- Поддержка логических уровней 1.8 В, 3.3 В и 5 В на входах .
Особенности и преимущества:
- Умное управление затвором: автоматическая регулировка силы тока затвора для оптимизации скорости переключения и подавления выбросов .
- Малый ток в режиме сна (9 мкА) критически важен для энергоэффективных систем резервного питания на майнинг-фермах .
- Встроенный усилитель тока шунта позволяет измерять ток мотора без внешних операционных усилителей, экономя место на печатной плате .
- Широкий диапазон напряжения питания позволяет использовать драйвер в различных узлах майнера от 5В логики до 24В вентиляторов .
Рекомендации по применению:
- Для питания внешних MOSFET обязательно использовать качественные блокировочные конденсаторы, расположенные максимально близко к выводам VM .
- Вывод IDRIVE подключать через резистор к земле для программирования силы тока затвора .
- При проектировании печатной платы необходимо обеспечить хороший тепловой контакт с термоплощадкой (PowerPAD) через массив теплопереходов (thermal vias) .
- Рекомендуется устанавливать прерывание по выводу nFAULT для быстрой диагностики неисправностей в системе .
Микросхема DRV8701ERGET представляет собой мощное и гибкое решение для построения систем управления двигателями в профессиональном майнинговом оборудовании. Благодаря высокой степени интеграции, широкому диапазону питающих напряжений и наличию встроенных защит, этот драйвер является идеальным выбором для создания надежных систем охлаждения, автоматизации и сервоприводов на майнинг-фермах.
