Описание
IGBT транзистор IKW15N120T2 (TO-247) — это биполярный транзистор с изолированным затвором второго поколения TrenchStop от Infineon Technologies, оптимизированный для высокочастотного переключения. Компонент оснащён софт-восстанавливающимся антипараллельным диодом (DuoPack), что обеспечивает низкие потери проводимости и переключения.
В майнинговом оборудовании IKW15N120T2 применяется в первичных цепях мощных блоков питания ASIC-майнеров. Является ключевым компонентом резонансных LLC-преобразователей и активных корректоров коэффициента мощности (PFC) в блоках питания Antminer, Whatsminer. Высокое напряжение пробоя (1200В) и низкое напряжение насыщения обеспечивают высокую эффективность и надёжную круглосуточную работу.
Назначение:
- Силовые ключи в резонансных LLC-преобразователях блоков питания майнеров.
- Применение в активных корректорах коэффициента мощности (PFC).
- Замена вышедших из строя IGBT в ремонтируемых блоках питания Antminer, Whatsminer.
- Использование в инверторах и импульсных источниках питания.
Технические характеристики:

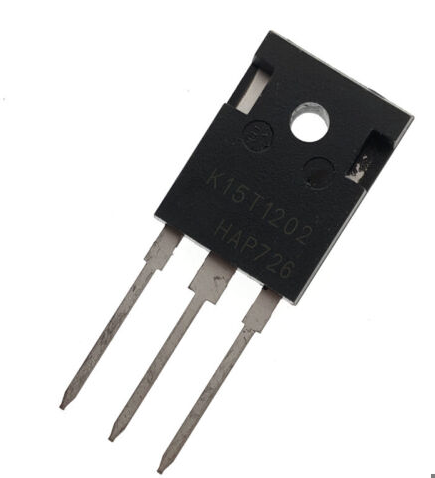

- Модель: IKW15N120T2 (маркировка K15T1202).
- Производитель: Infineon Technologies.
- Тип: N-канальный IGBT с антипараллельным диодом (DuoPack).
- Технология: TrenchStop (2 поколение).
- Корпус: TO-247.
- Напряжение коллектор-эмиттер: 1200 В.
- Ток коллектора: 30 А.
- Напряжение насыщения (VCE(sat)): 1.7 – 2.2 В.
- Рассеиваемая мощность: 210 Вт.
- Заряд затвора: 120 нКл.
- Рабочая температура перехода: -55…+150 °C.
Конструктивные особенности:
- Корпус TO-247, размеры 15.9×5.0 мм.
- Высота с выводами: 20.3 мм.
- Вес компонента: 0.0061 кг (6.1 грамма).
- Встроенный антипараллельный диод.
Особенности:
- Низкие потери проводимости и переключения.
- Высокая надёжность при высоких температурах.
- Мягкое переключение и снижение EMI.
- Положительный температурный коэффициент для параллельного включения.
Рекомендации по применению:
- Использовать драйвер затвора с напряжением 15В.
- Обязательно установить снабберную цепь для подавления выбросов.
- Для отвода тепла использовать радиатор с принудительным обдувом.
IKW15N120T2 — надёжный IGBT для блоков питания ASIC-майнеров. Технология TrenchStop обеспечивает высокую эффективность и низкое тепловыделение.
