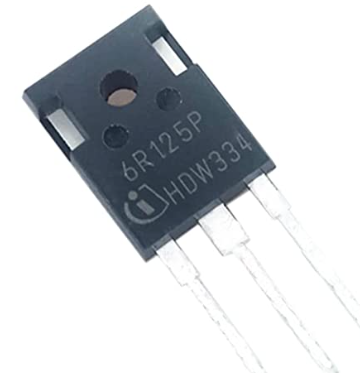

IPW60R125CP (TO-247) 6R125P

Описание

Транзистор IPW60R125CP (TO-247) — это N-канальный силовой MOSFET от Infineon Technologies, принадлежащий к серии CoolMOS™ CP. Данный компонент использует технологию супер-джанкшен (Super Junction), которая обеспечивает рекордно низкое сопротивление открытого канала при высоком напряжении пробоя, а также минимальные потери на переключение. Транзистор оптимизирован для использования в ключевых режимах работы высокочастотных импульсных источников питания (SMPS), активных корректорах коэффициента мощности (PFC) и в цепях инверторов.

В оборудовании для майнинга криптовалют IPW60R125CP применяется в первичных цепях мощных блоков питания ASIC-майнеров (таких как Antminer, Whatsminer). Этот транзистор является отличным выбором для построения высокоэффективных PFC-преобразователей и резонансных LLC-топологий, питающих хеш-платы. Благодаря низкому сопротивлению канала (125 мОм) и высокой скорости переключения, он минимизирует тепловыделение и повышает общий КПД блока питания, что критически важно для круглосуточной работы майнинг-ферм. Компонент поставляется в стандартном корпусе TO-247 и рассчитан на сквозной монтаж (Through-Hole).

Назначение:

• Использование в качестве силового ключа в активных корректорах коэффициента мощности (PFC) в блоках питания ASIC-майнеров.
• Применение в высокочастотных импульсных источниках питания (SMPS) для управления нагрузкой хеш-плат.
• Применение в инверторных и резонансных (LLC) топологиях для питания майнингового оборудования.
• Замена вышедших из строя MOSFET в ремонтируемых блоках питания Antminer, Whatsminer и других майнеров.

Технические характеристики:

• Модель: IPW60R125CP (маркировка 6R125P).
• Производитель: Infineon Technologies.
• Серия: CoolMOS CP.
• Тип канала: N-канальный MOSFET (N-Channel).
• Технология: Супер-джанкшен (Super Junction).
• Корпус: TO-247.
• Максимальное напряжение сток-исток (V_DSS): 600 В.
• Максимальный ток стока (I_D): 28 А (при T_C=25°C).
• Сопротивление открытого канала (R_DS(on)): 0.125 Ом (125 мОм).
• Напряжение затвор-исток (V_GSS): ±20 В.
• Заряд затвора (Q_G): 80 нКл.
• Входная емкость (C_iss): 2240 пФ.
• Выходная емкость (C_oss): 150 пФ.
• Максимальная рассеиваемая мощность (P_tot): 250 Вт.
• Диапазон рабочих температур перехода (T_j): -55…+150 °C.

Конструктивные особенности:

• Прочный пластиковый корпус TO-247 для сквозного монтажа с металлической подложкой для отвода тепла.
• Высокая степень защиты от статического электричества и надежность в условиях перегрузок.
• Соответствие стандартам RoHS, бессвинцовая технология (Pb-Free).
• Габаритные размеры (Д×Ш×В): 15.9×5.0×20.3 мм (с выводами).
• Вес компонента: 0.0061 кг (6.1 грамма).

Особенности и преимущества:

• Низкое сопротивление открытого канала (125 мОм) минимизирует потери проводимости и тепловыделение.
• Малый заряд затвора и низкие емкости обеспечивают высокую скорость переключения и снижение динамических потерь.
• Технология CoolMOS CP оптимизирована для работы на высоких частотах.
• Высокая устойчивость к лавинному пробою.

Рекомендации по применению:

• Для достижения минимального сопротивления RDS(on) необходимо обеспечить напряжение на затворе не менее 10 В.
• При монтаже следует использовать термопасту для улучшения теплового контакта подложки с радиатором.
• Рекомендуемый момент затяжки винта крепления к радиатору: 0.8 – 1.2 Н·м.
• В цепях с индуктивной нагрузкой обязательно применение снабберных цепей или защитных диодов для подавления выбросов напряжения.

IPW60R125CP (6R125P) — высокоэффективный MOSFET для блоков питания ASIC-майнеров. Технология CoolMOS CP обеспечивает низкое тепловыделение и высокую надежность.
