IR2181S — это интегральная схема, предназначенная для драйвера полевых транзисторов и других мощных компонентов. Она используется в различных приложениях, включая схемы управления двигателями и инверторы. Давайте рассмотрим основные характеристики и функции этой микросхемы.

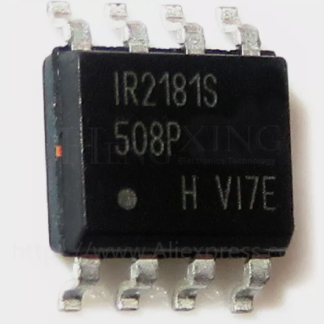

Описание микросхемы IR2181S
Основные характеристики:
— Тип корпуса: SOP-8 (Small Outline Package, 8 выводов).
— Напряжение питания: Поддерживает широкий диапазон напряжений, обычно от 10 до 20 В в зависимости от конкретного применения.
— Управление транзисторами: Позволяет управлять как N-канальными, так и P-канальными MOSFET-транзисторами, а также IGBT (изолированными биполярными транзисторами с управлящим затвором).
— **Выходные пины**: Имеет два отдельных выходных канала для управления верхними и нижними транзисторами.
Функции:
1. Управление затвором: IR2181S управляет затворами мощных транзисторов, обеспечивая быстрое включение и выключение, что способствует эффективной работе схемы.
2. Функция защиты: Встроенные функции защиты, такие как защита от чрезмерного напряжения и переполошения, помогают предотвратить повреждение компонентов.
3. Управление фазами: Может быть использован в двухфазных системах и схемах с мостовыми конфигурациями.
4. Функция разгона: Обеспечивает функции подавления бросков напряжения, что важно для уменьшения электромагнитных помех (EMI).
Параметры:
— Частота: Поддерживает высокие рабочие частоты, что делает его подходящим для современных приложений.
— Асимметричный выход: Поддерживает различные уровни выходного сигнала, что удобно для работы с различными типами транзисторов.
Применения:
— Драйверы двигателей: В основном используется в схемах управления электрическими двигателями.
— Инверторы: Широко используется в инверторных системах, таких как солнечные инверторы.
— Промышленные системы управления: Используется в системах управления и автоматизации.
Заключение
IR2181S — это мощный драйвер для MOSFET и IGBT, который предлагает гибкие решения для управления высокочастотными и высоковольтными приложениями. Благодаря широким возможностям защиты и быстрой работе, он стал популярным выбором в области управления мощностью.
Если вас интересуют более подробные технические характеристики или схемы подключения, рекомендуется обратиться к техническому описанию (datasheet) на сайте производителя.
