Описание

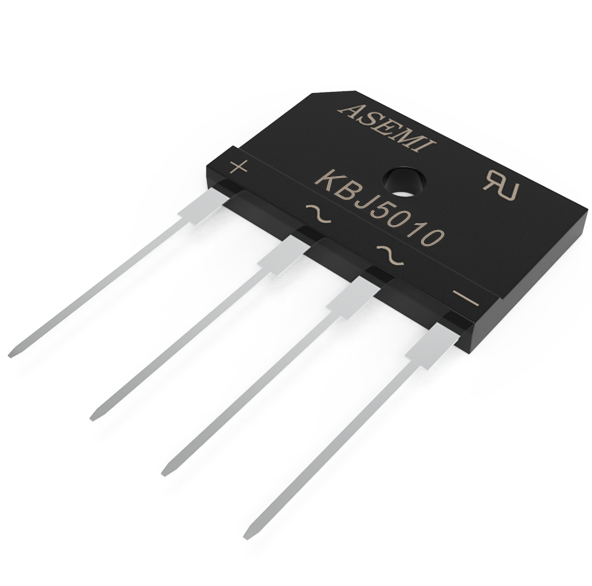

Диодный мост KBJ5010 (корпус KBJ) — это однофазный выпрямительный мост, предназначенный для преобразования переменного тока (AC) в пульсирующий постоянный ток (DC). Компонент характеризуется максимальным обратным напряжением 1000 В и прямым током 50 А. Он широко используется во входных цепях мощных источников питания для выпрямления сетевого напряжения 220-380 В.
В майнинговом оборудовании KBJ5010 устанавливается на входе мощных блоков питания ASIC-майнеров. Он является первым элементом после входного фильтра и преобразует переменное напряжение сети в постоянное, которое затем подается на конденсаторы фильтра и силовые ключи активного корректора мощности (Active PFC). Высокий запас по току (50А) позволяет использовать этот мост в блоках питания мощностью до 5000-8000 Вт, что актуально для современных ASIC-майнеров Antminer S19, Whatsminer M50 и аналогичных.
Назначение:
- Выпрямление переменного напряжения сети (220/380 В, 50/60 Гц) в пульсирующее постоянное напряжение.
- Применение во входных выпрямителях мощных блоков питания ASIC-майнеров и майнинг-ферм.
- Замена вышедших из строя диодных мостов в импульсных источниках питания майнингового оборудования высокой мощности.
- Использование в системах бесперебойного питания, промышленных выпрямителях и зарядных станциях для электромобилей.
Технические характеристики:
- Модель: KBJ5010.
- Тип: Однофазный выпрямительный диодный мост.
- Тип корпуса: KBJ (4 вывода, радиальный).
- Максимальное повторяющееся обратное напряжение (VRRM): 1000 В.
- Средний выпрямленный прямой ток (IF(AV)): 50 А (при TC=100°C).
- Прямое импульсное напряжение (IFSM): 300 А (при 50 Гц, полпериода).
- Прямое падение напряжения (VF): 1.1 В (при IF=25A, Tj=25°C).
- Обратный ток утечки (IR): 10 мкА (при VR=1000В, Tj=25°C).
- Максимальная рабочая температура перехода (Tj): -55…+150 °C.
- Тепловое сопротивление переход-корпус (RthJC): 1.0 °C/Вт.
- Технология: Планарная, эпитаксиальная.
Конструктивные особенности:
- Корпус KBJ с размерами 25.0×23.5 мм (номинальные).
- Высота корпуса: 7.5 мм.
- Вес компонента: 0.006 кг (6.0 граммов).
- Отверстие для винтового крепления к радиатору.
- Прочный пластиковый корпус с металлическим теплоотводом.
- Распиновка: ~, ~, +, — (AC входы, DC выходы).
Особенности и преимущества:
- Высокое обратное напряжение (1000 В) обеспечивает запас прочности для работы в сетях со скачками напряжения.
- Очень высокий рабочий ток (50 А) позволяет использовать мост в сверхмощных блоках питания.
- Низкое прямое падение напряжения (1.1 В) снижает потери мощности и уменьшает нагрев.
- Высокая устойчивость к импульсным токам (300 А) гарантирует надежность при пусковых бросках.
- Возможность установки на радиатор для улучшения охлаждения.
Рекомендации по применению:
- При монтаже строго соблюдать распиновку: "AC" — переменный вход, "+" и "-" — выход постоянного напряжения.
- Для подавления помех параллельно AC входам рекомендуется устанавливать конденсаторы класса X2.
- Для отвода тепла при токах выше 25А обязателен радиатор с принудительным обдувом.
- При замене убедиться, что новый мост подходит по посадочным размерам и способен выдерживать требуемый ток.
Диодный мост KBJ5010 — это высоконадежный компонент для входных выпрямителей мощных блоков питания ASIC-майнеров. Высокое обратное напряжение, огромный запас по току и низкое падение напряжения делают его идеальным выбором для профессионального майнингового оборудования Antminer, Whatsminer и других производителей.
