Описание

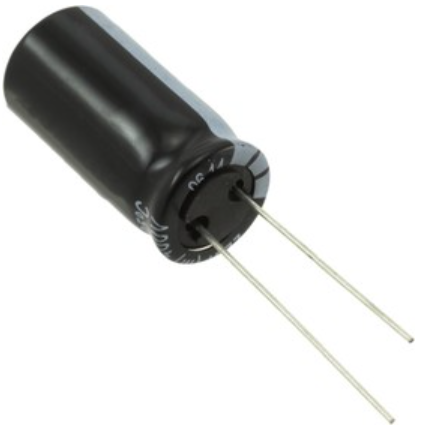

Конденсатор электролитический 25В–220 мкФ (6×11 мм, −40…+105 °C, Low ESR) — радиальный алюминиевый
конденсатор с пониженным эквивалентным сопротивлением (Low ESR) для высокочастотных импульсных блоков
питания. Оптимален для сглаживания пульсаций, стабилизации шин 12 В/5 В/3.3 В и снижения шумов в PSU
майнингового и серверного оборудования при круглосуточной эксплуатации.
Назначение:
- Сглаживание пульсаций и фильтрация в импульсных и линейных БП.
- Выходные/входные емкости DC/DC (buck/boost/flyback, PFC вспомогательные цепи).
- Декуpling на шинах 12 В, 5 В, 3.3 В в PSU ASIC/GPU‑ферм.
- Снижение ESR‑индуцированных падений напряжения и улучшение стабильности петли.
Технические характеристики:
- Номинальное напряжение: 25 В DC.
- Номинальная емкость: 220 мкФ (при 120 Гц, +20 °C).
- Допуск емкости: ±20 % (M‑класс).
- Температурный диапазон: −40…+105 °C.
- Габариты: Ø6 × 11 мм (радиальный, вертикальная установка).
- Выводы: шаг (pitch) ~2.5 мм; длина выводов типовая для THT монтажа.
- Полярность: полярный, маркировка отрицательного вывода полосой на гильзе.
- ESR (тип.): низкий, ориентир 0.08…0.20 Ом при 100 кГц, +20 °C (зависит от серии производителя).
- Импеданс: низкий на ВЧ, рассчитан на импульсные режимы до 100 кГц.
- Допустимый пульсационный ток (ripple, тип.): 180…300 мА (100 кГц, +105 °C; зависит от серии).
- Ток утечки (макс.): ≤0.01·C·V или ≤3 мкА (большее из двух) после 2 минут при 20 °C; для 220 мкФ/25 В — ≤55 мкА.
- Макс. температура хранения: до +105 °C.
- Срок службы (L₀): от 1000 до 2000 ч при +105 °C и номинальном режиме (в зависимости от серии Low ESR).
Электрические параметры и поведение:
- Низкий ESR — снижает потери на пульсационном токе и нагрев, повышая КПД и MTBF PSU.
- Улучшенная ВЧ‑характеристика — устойчивость петли обратной связи у SMPS при высоких частотах.
- Предсказуемая температурная зависимость ESR — стабильная работа в горячих помещениях майнинга.
- Низкий ток утечки — меньшие потери и быстрее стабилизируется выходной уровень.
Механика и монтаж:
- Радиальная установка, рекомендуемая посадка с минимальной длиной выводов для снижения ESL.
- Соблюдать полярность: «−» отмечен на корпусе; обратное включение недопустимо.
- Рекомендуется термодерейтинг: при повышении температуры снижать пульсационный ток.
- Допускать вентиляцию вокруг гильзы; не располагать вплотную к горячим радиаторам/дросселям.
Применение в майнинге:
- Стабилизация выходов 12 В и 5 В PSU ASIC/GPU, снижение шума и пульсаций.
- Повышение устойчивости питания при скачках нагрузки, уменьшение троттлинга по питанию.
- Продление ресурса PSU за счет меньшего теплового стресса от пульсаций.
Рекомендации по проектированию:
- Параллелить несколько конденсаторов для роста суммарного ripple‑тока и снижения эквивалентного ESR.
- Комбинировать с MLCC (0.1–1 мкФ) на выходе для подавления ВЧ‑шумов и резонансов.
- Проверять температурный профиль: при +85…+105 °C снижать ток пульсаций на 20–40 % от номинала.
- Располагать ближе к нагрузке и силовым ключам, обеспечивать короткие, широкие дорожки (низкий сопротивление/индуктивность).
25В–220 мкФ (6×11 мм, Low ESR, −40…+105 °C) — инженерно выверенный выбор для стабилизации и фильтрации
в высоконагруженных майнинговых и серверных блоках питания, где важны низкие пульсации, тепловая стабильность
и высокая надежность в режиме 24/7.
