Описание

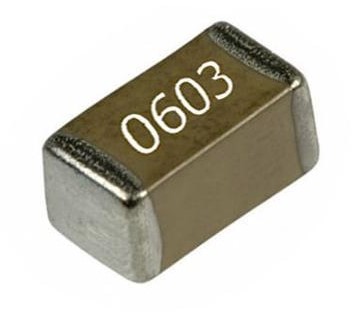

Керамический чип-конденсатор SMD 0603 50V — это многослойный керамический конденсатор (MLCC) для поверхностного монтажа в сверхкомпактном корпусе 0603 (1608 метрический). Предназначен для работы при напряжении до 50 В и выпускается с различными типами диэлектриков (NP0/C0G, X7R, X5R) в широком диапазоне номиналов. Используется для фильтрации, развязки по питанию, сглаживания пульсаций и в частотозадающих цепях.
В майнинговом оборудовании конденсаторы 0603 50V применяются в цепях питания управляющих плат, для развязки питания хеш-плат, фильтрации помех в интерфейсах и в схемах вторичных стабилизаторов. Сверхкомпактный корпус идеален для высокоплотного монтажа в ASIC-майнерах Antminer, Whatsminer и Avalon.
Назначение:
- Развязка по питанию микроконтроллеров и ASIC-чипов.
- Фильтрация высокочастотных помех в цепях питания и интерфейсов.
- Сглаживание пульсаций в выходных цепях DC-DC преобразователей.
- Применение в цепях обратной связи и частотозадающих цепях.
- Замена вышедших из строя конденсаторов при ремонте.
Технические характеристики корпуса 0603:
- Типоразмер (Imperial): 0603.
- Типоразмер (Metric): 1608 (1.6×0.8 мм).
- Длина корпуса: 1.6 ± 0.1 мм.
- Ширина корпуса: 0.8 ± 0.1 мм.
- Высота корпуса: 0.45 – 0.9 мм.
- Вес компонента: 0.000006 кг (0.006 грамма).
- Номинальное напряжение: 50 В.
- Емкость: 0.5 пФ – 10 мкФ.
- Допуск емкости: ±5%, ±10%, ±20%.
- Рабочая температура: -55…+125 °C.
Типы диэлектриков:
- NP0/C0G: высокая стабильность, низкие потери, малый ТКЕ.
- X7R: умеренная стабильность, общее применение.
- X5R: повышенная ёмкость, ограниченный диапазон температур.
Применение в майнинге:
- Фильтрация шин 5V, 3.3V, 1.8V на управляющих платах.
- Развязка питания интерфейсных микросхем и памяти.
- Выходные фильтры маломощных DC-DC преобразователей.
- Цепи тактирования и синхронизации.
Конденсаторы SMD 0603 50V — стандартный компонент для фильтрации и развязки питания в майнинговом оборудовании. Сверхмалый корпус и широкий выбор номиналов позволяют применять их в самых плотных макетах управляющих плат.
