Описание

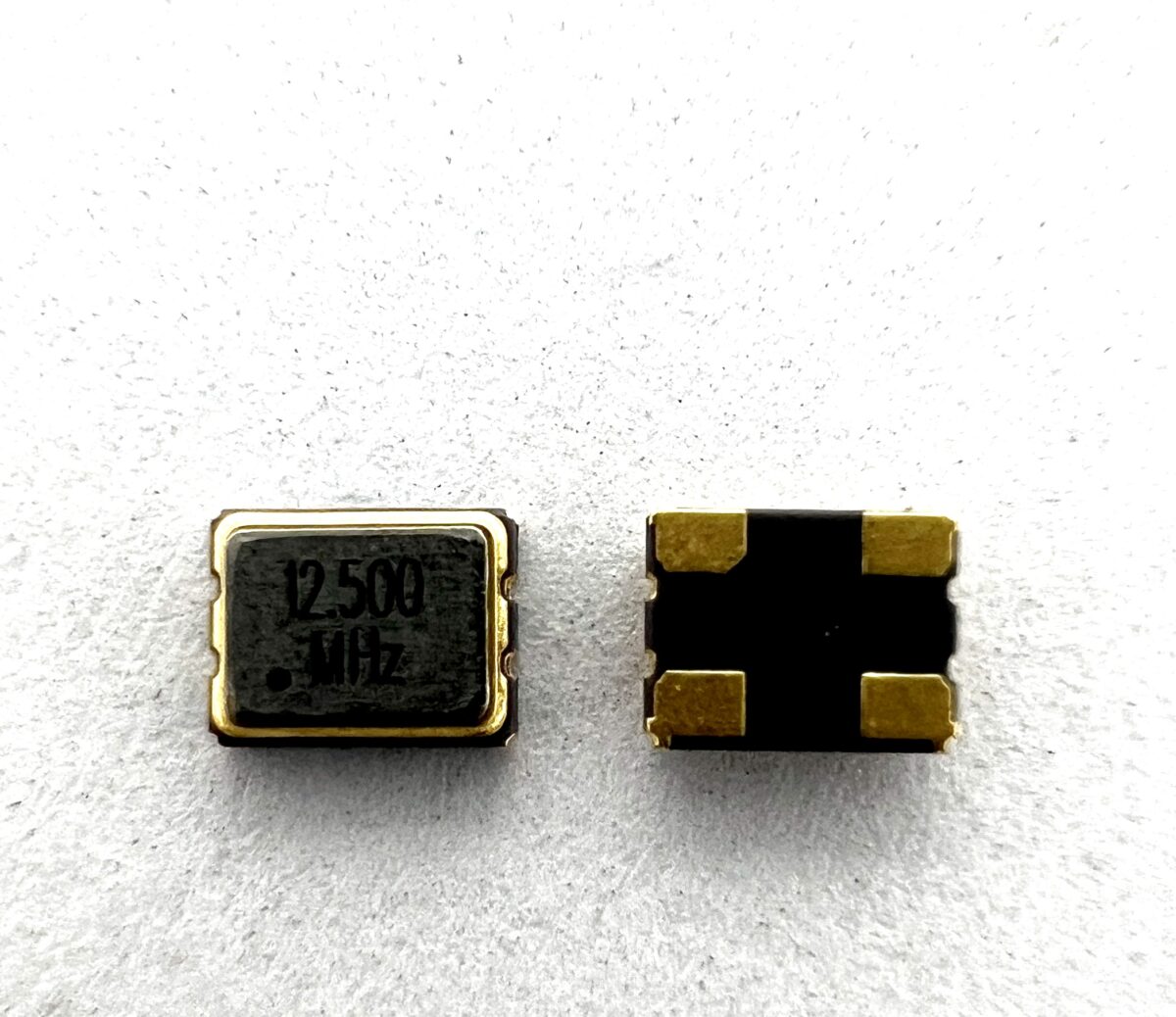

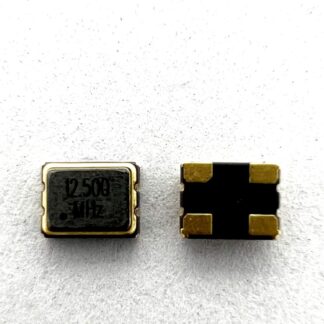

Кварцевый резонатор 12,5 МГц SMD03225C4 — это пассивный компонент для генерации тактовой частоты в электронных схемах. Использует пьезоэлектрический эффект для создания колебаний с точной частотой 12,5 МГц. Корпус SMD3225-4P (3.2×2.5 мм) с четырьмя выводами.
В майнинговом оборудовании применяется для синхронизации микроконтроллеров и процессоров на управляющих платах ASIC-майнеров Antminer, Whatsminer, Avalon. Стабильная частота критически важна для предотвращения сбоев и зависаний при хешировании.
Назначение:
- Формирование опорной тактовой частоты для микроконтроллеров.
- Синхронизация Ethernet PHY, USB-контроллеров, SPI Flash.
- Замена вышедших из строя кварцевых резонаторов на платах майнеров.
Технические характеристики:
- Тип: Кварцевый резонатор (пассивный).
- Номинальная частота: 12,5 МГц.
- Корпус: SMD03225C4 (3225-4P, 3.2×2.5 мм).
- Нагрузочная емкость: 12 пФ.
- Точность частоты: ±20 ppm.
- Температурный коэффициент: ±30 ppm.
- Рабочая температура: -40…+85 °C.
Конструктивные особенности:
- Корпус 3.2×2.5×1.0 мм.
- Вес: 0.00006 кг (0.06 грамма).
- Герметичный пластиковый корпус.
- 4 вывода для SMD-монтажа.
Особенности:
- Высокая стабильность в широком диапазоне температур.
- Миниатюрный корпус для плотного монтажа.
- Прямая замена для распространённых кварцев в майнерах.
Рекомендации по применению:
- Использовать подстроечные конденсаторы для точной настройки частоты.
- Избегать механических нагрузок на корпус при монтаже.
- При пайке соблюдать температурный режим (не более 260°C).
Кварцевый резонатор 12,5 МГц — надёжный источник тактовой частоты для управляющих плат ASIC-майнеров. Обеспечивает стабильную синхронизацию микроконтроллеров и интерфейсов.
