Описание

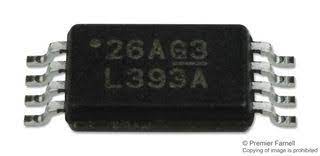

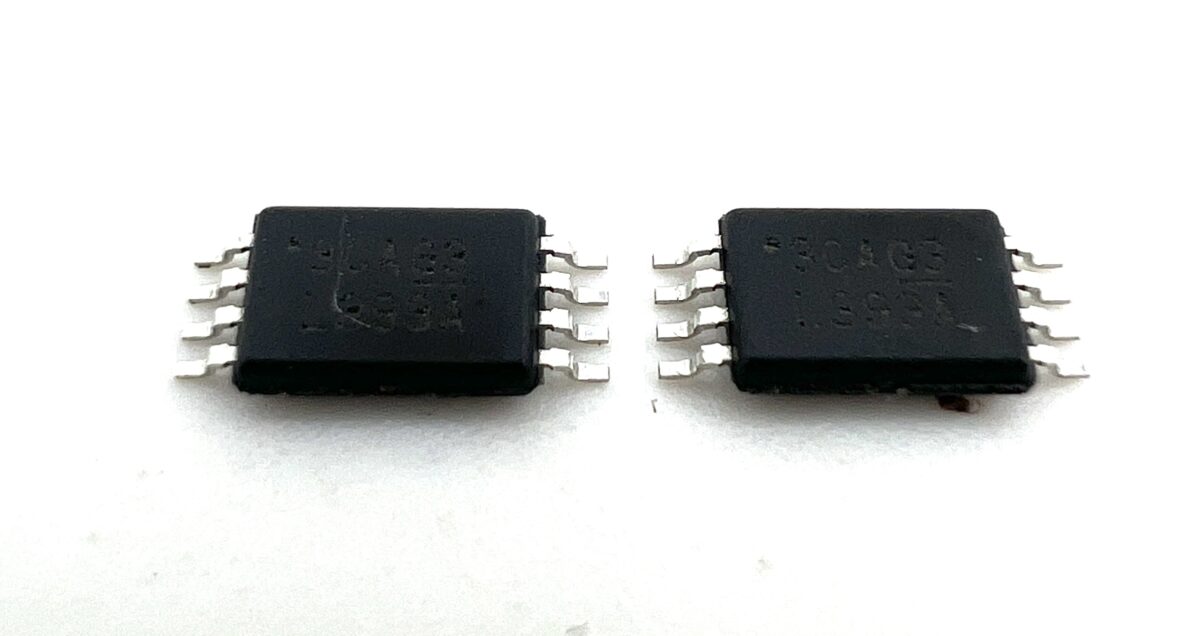

Микросхема L393A (TSSOP-8) — это сдвоенный дифференциальный компаратор напряжения с низким энергопотреблением, открытым коллектором на выходе и широким диапазоном питающих напряжений от 2В до 36В. Полностью совместима с LM393A.
В майнинговом оборудовании L393A применяется для цепей защиты по току и напряжению, в схемах управления вентиляторами, для формирования сигналов сброса и детекторов наличия питания. Обеспечивает высокую надежность работы блоков питания и управляющих плат ASIC-майнеров.
Назначение:
- Цепи защиты по току и напряжению в блоках питания майнеров.
- Управление вентиляторами охлаждения с обратной связью.
- Формирование сигналов сброса (RESET) для микроконтроллеров.
- Детекторы наличия напряжения питания (Power Good).
Технические характеристики:
- Модель: L393A.
- Тип: Сдвоенный компаратор напряжения.
- Корпус: TSSOP-8.
- Напряжение питания: 2 – 36 В.
- Выход: Открытый коллектор.
- Входной ток смещения: 25 нА.
- Время отклика: 300 нс.
- Рабочая температура: -40…+125 °C.
Конструктивные особенности:
- Корпус TSSOP-8, размеры 3.0×4.4 мм.
- Высота корпуса: 1.0 мм.
- Вес компонента: 0.00003 кг (0.03 грамма).
- SMD монтаж.
Особенности:
- Низкое энергопотребление.
- Широкий диапазон питающих напряжений.
- Высокая точность сравнения.
- Совместимость с LM393, LM393A.
Рекомендации по применению:
- Подтягивать выход к питанию через резистор (т.к. выход — открытый коллектор).
- Для уменьшения дребезга использовать гистерезис.
- Не превышать максимальное напряжение питания 36В.
L393A — надежный сдвоенный компаратор для цепей защиты и управления в майнинговом оборудовании. Широкий диапазон питания и совместимость с LM393A делают его универсальным решением.
