Описание

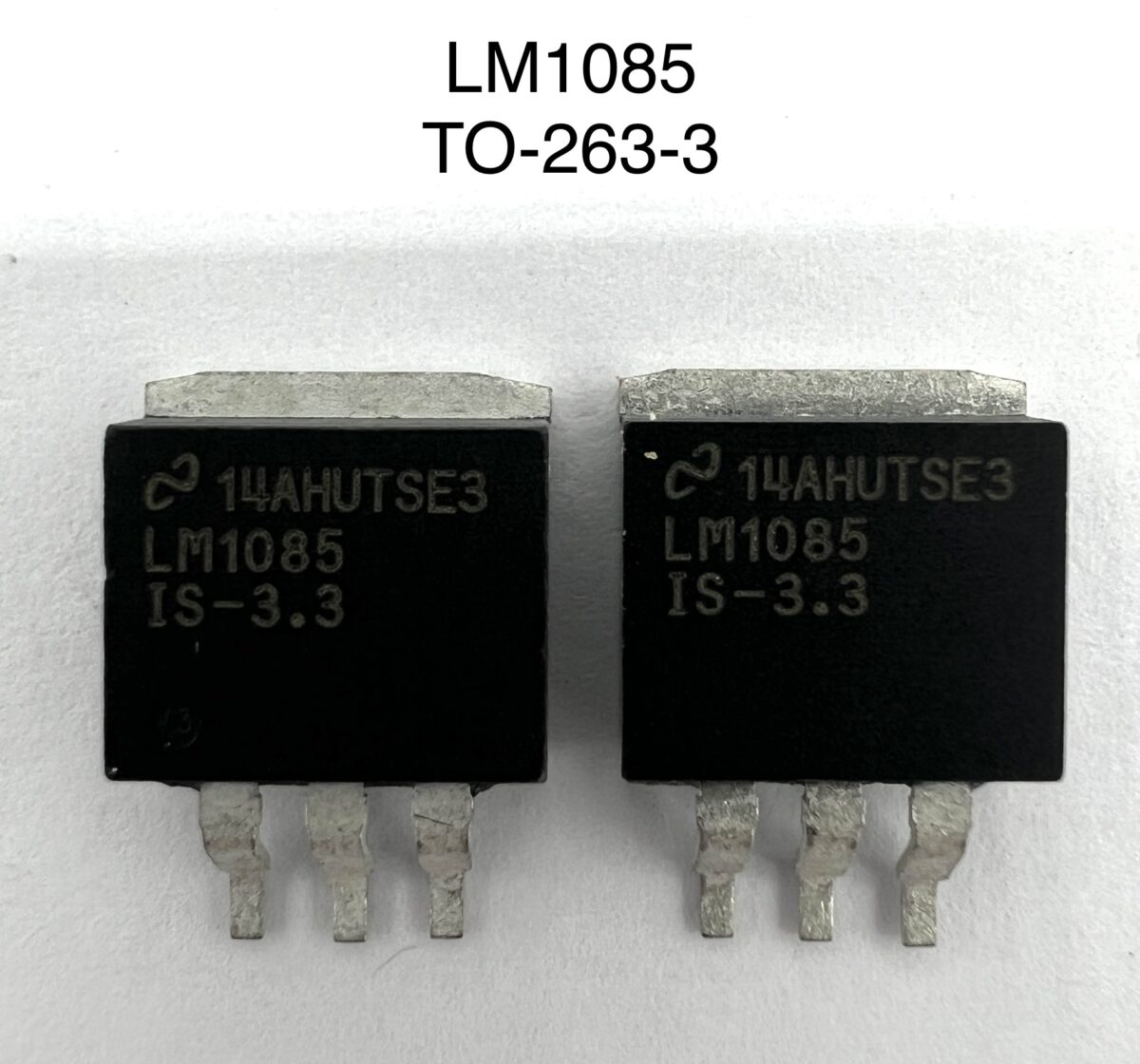

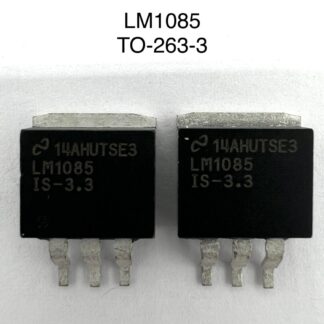

LM1085 LDO регулятор +3.3В 3А (TO-263-3) 14ADRDUE3.

LM1085 — это серия регуляторов положительного напряжения с малым падением напряжения с максимальным падением напряжения 1,5 В при токе нагрузки 3 А. Он имеет ту же распиновку, что и промышленный стандарт TI LM317. LM1085 доступен в регулируемой версии, которая может устанавливать выходное напряжение всего двумя внешними резисторами. Он также доступен с тремя фиксированными напряжениями: 3,3 В, 5,0 В и 12,0 В. Фиксированные версии включают регулировочные резисторы.

Схема LM1085 включает опорную полосу запрещенной зоны с уравновешенным стабилитроном, ограничение тока и отключение при перегреве. Серия LM1085 доступна в корпусах TO-220 и DDPAK/TO-263. См. LM1084 для версии 5A и LM1086 для версии 1,5A.

Функции

• Доступны версии на 3,3 В, 5,0 В, 12 В и регулируемые версии
• Ограничение тока и тепловая защита
• Выходной ток 3 А
• Стабилизация сети 0,015 % (типичная)
• Стабилизация нагрузки 0,1 % (типичная)
