Описание
Микросхема LR78L05A (SOT-89) — это линейный стабилизатор напряжения с фиксированным положительным выходом 5V и максимальным током нагрузки до 100 мА. Компонент предназначен для локальной стабилизации питания в маломощных узлах, где требуется низкое падение напряжения и минимальное количество внешних компонентов.
В майнинговом оборудовании LR78L05A применяется для формирования стабильной шины питания 5V для микроконтроллеров, интерфейсных микросхем (Ethernet PHY, CAN, RS-485), а также для питания схем индикации и управления вентиляторами на управляющих платах ASIC-майнеров. Благодаря встроенной защите от перегрузки по току, перегрева и короткого замыкания, этот стабилизатор обеспечивает надёжную работу в условиях круглосуточной эксплуатации майнинг-ферм.
Назначение:
- Формирование стабильной шины питания 5V для микроконтроллеров и цифровой логики на управляющих платах ASIC-майнеров.
- Питание интерфейсных микросхем (Ethernet PHY, CAN трансиверы, RS-485) в системах управления майнинг-фермами.
- Стабилизация напряжения для питания светодиодной индикации статуса майнера.
- Замена вышедших из строя линейных стабилизаторов в блоках управления Antminer, Whatsminer и Avalon.
Технические характеристики:
- Модель: LR78L05A.
- Производитель: LRC (Leshan Radio).
- Тип: Линейный стабилизатор напряжения.
- Тип корпуса: SOT-89.
- Выходное напряжение: 5 В (фиксированное).
- Выходной ток: 100 мА (макс.).
- Максимальное входное напряжение: 20 В.
- Падение напряжения: 1.7 В.
- PSRR: 40 дБ.
- Защиты: от перегрузки по току, от перегрева, от короткого замыкания.
- Рабочая температура: от -40 до +150 °C.
Конструктивные особенности:

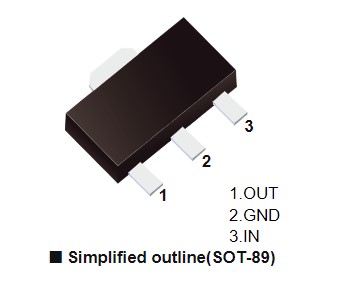

- Корпус SOT-89, размеры 4.5×2.5 мм.
- Высота корпуса: 1.5 мм.
- Вес компонента: 0.00003 кг (0.03 грамма).
- Медная термоплощадка для отвода тепла.
Особенности:
- Низкий собственный ток потребления.
- Не требует внешних компонентов.
- Встроенная тепловая защита.
- Защита от короткого замыкания.
Рекомендации по применению:
- На входе и выходе устанавливать конденсаторы 0.33 мкФ и 0.1 мкФ.
- При большой разнице напряжений обеспечить отвод тепла через полигоны платы.
LR78L05A — экономичное решение для питания логики в майнинговом оборудовании. Компактный корпус SOT-89 и встроенные защиты делают его идеальным для управляющих плат ASIC-майнеров.
