Описание

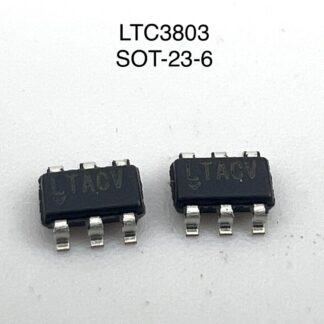

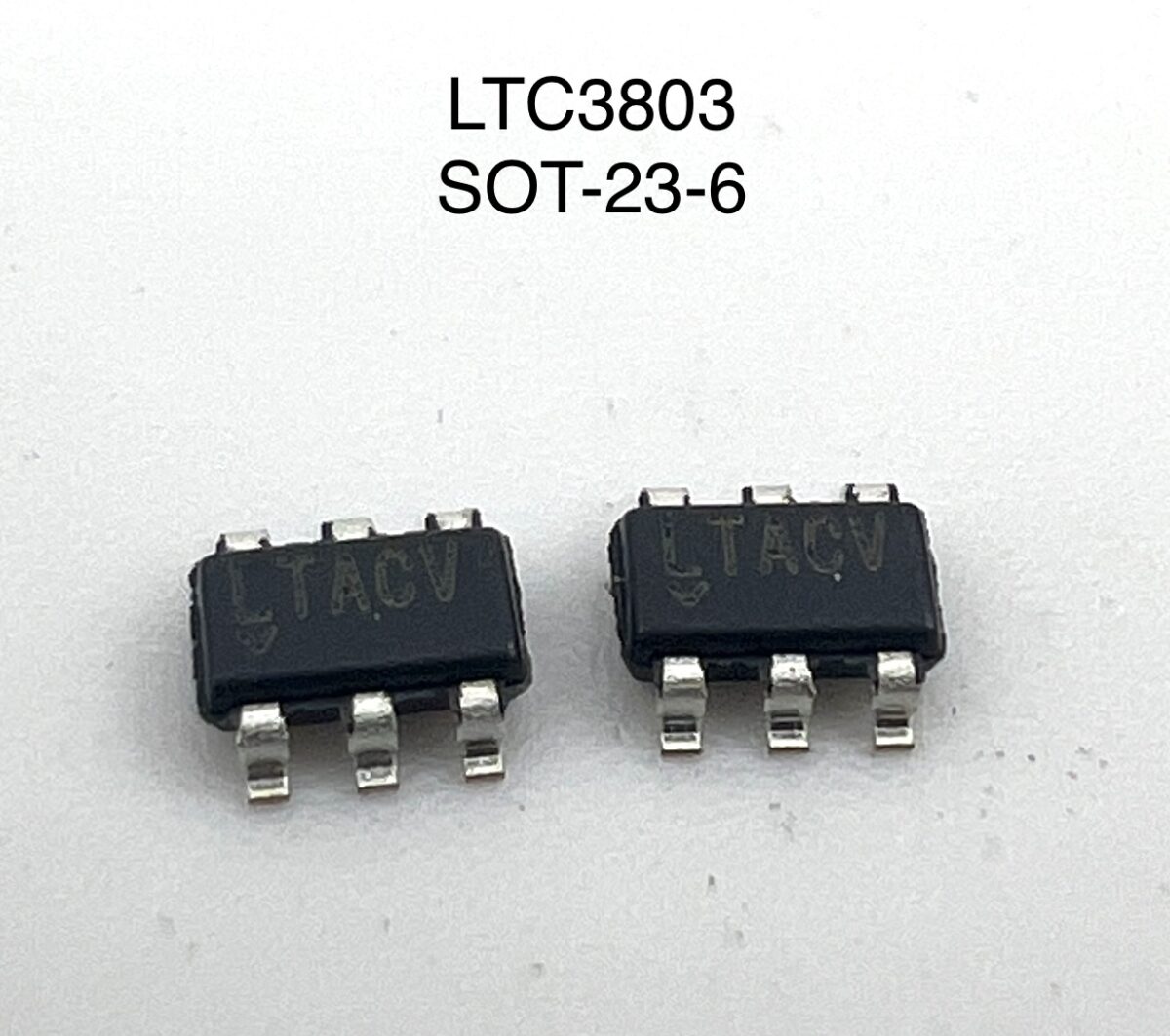

LTC3803 (SOT-23) datasheet

LTC®3803 представляет собой обратноходовой контроллер с режимом постоянного тока, оптимизированный для управления N-канальными полевыми МОП-транзисторами в приложениях с высоким входным напряжением Работа с постоянной частотой поддерживается при очень малых нагрузках, что приводит к меньшему диапазону генерации низкочастотных шумовых токов w. Компенсация наклона может быть запрограммирована с помощью внешнего резистора.LTC3803 обеспечивает точность выходного напряжения ±1,5% и потребляет всего 240 мкА тока покоя.Измерение тока с привязкой к земле позволяет преобразователям на базе LTC3803 принимать входные напряжения, превышающие абсолютный максимум VCC LTC3803. Функция микромощного гистерезисного пуска обеспечивает эффективную работу при высоких входных напряжениях.Для простоты LTC3803 также может питаться от высокого VIN через резистор благодаря внутреннему шунтирующему стабилизатору.Внутренняя блокировка минимального напряжения LTC3803, когда входное напряжение напряжение слишком низкое для обеспечения достаточного управления затвором внешнего полевого МОП-транзистора. в низкопрофильном (1 мм) 6-выводном корпусе SOT-23 (ThinSOT™).

Смотреть подробное описание
