Описание

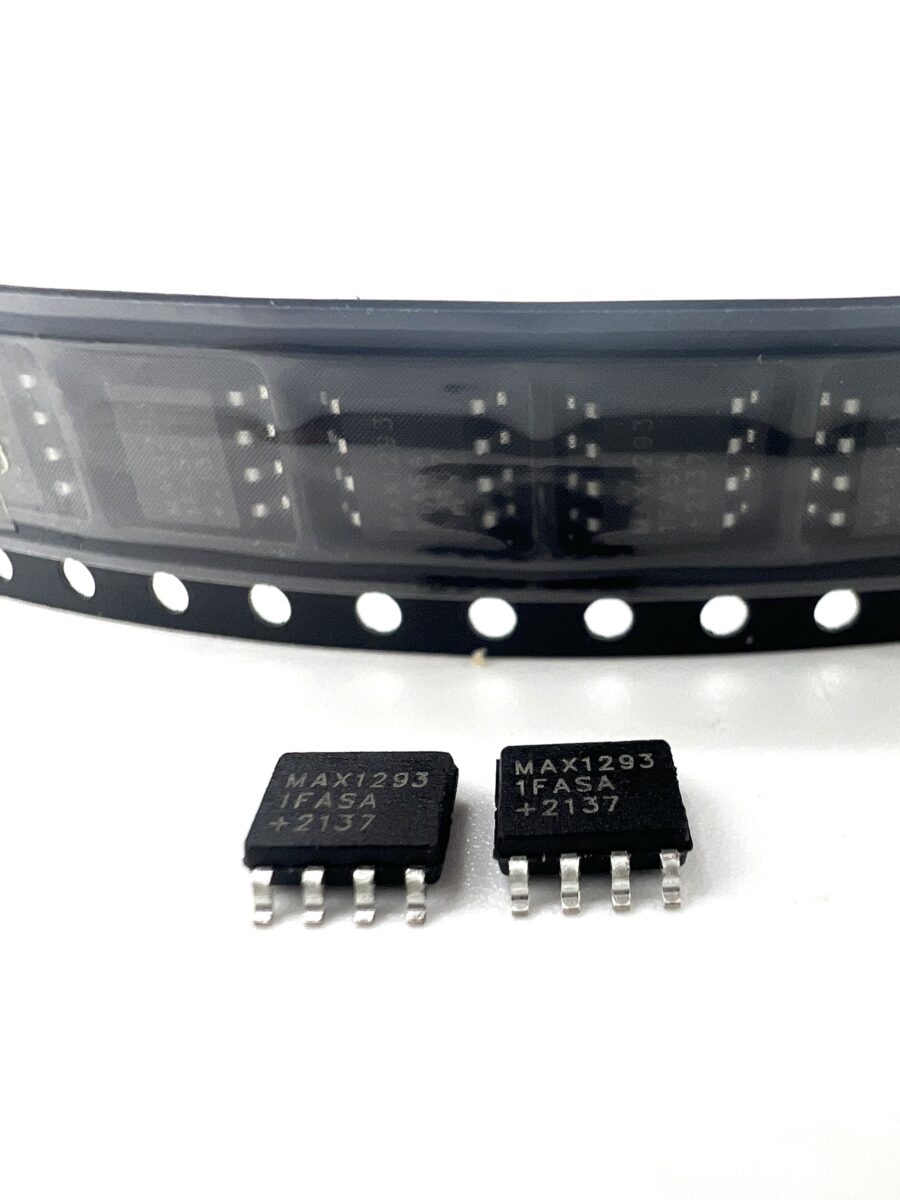

MAX1293 (SOP-8).
Маломощные 12-разрядные аналого-цифровые преобразователи (АЦП) MAX1291/MAX1293 оснащены АЦП последовательного приближения, автоматическим отключением питания, быстрым пробуждением (2 мкс),
тактовой частотой на кристалле, внутренним опорным напряжением +2,5 В и высокоскоростным параллельным преобразователем шириной в байт. интерфейс. Они работают от
одного аналогового источника питания + 3 В и оснащены выводом VLOGIC, который
позволяет им напрямую взаимодействовать с напряжением от +1,8 В до + 5,5 В
цифровое питание.
Потребляемая мощность составляет всего 5,7 МВт (VDD = VLOGIC) при
максимальной частоте дискретизации 250 кбит/с. Два программно выбираемых режима отключения питания позволяют MAX1291/
MAX1293 будет отключен между преобразованиями;
доступ к параллельному интерфейсу возвращает их к нормальной
работе. Отключение питания между преобразованиями может снизить
ток питания до менее чем 10 мкА при сниженной частоте дискретизации.
Оба устройства предлагают программно конфигурируемые аналоговые входы
для униполярной /биполярной и однополюсной /псевдодифференциальной работы. В одноконтурном режиме MAX1291 имеет
восемь входных каналов, а MAX1293 — четыре входных
канала (четыре и два входных канала соответственно
в псевдодифференциальном режиме).
Отличные динамические характеристики и низкая мощность в сочетании с простотой использования и небольшим размером упаковки делают
эти преобразователи идеально подходят для приложений с питанием от батарей и сбора данных, а также для других схем с высокими требованиями к энергопотреблению и пространству.
MAX1291 / MAX1293 три состояния INT, когда CS становится
высоким. Обратитесь к MAX1261/MAX1263, если тройное указание INT
нежелательно.
MAX1291 доступен в 28-контактном корпусе QSOP,
в то время как MAX1293 доступен в 24-контактном корпусе QSOP. Для
12-разрядных версий, совместимых с pin-кодом +5 В, обратитесь к
спецификации MAX1290/MAX1292.
