Описание
MAX1556/MAX1556A/MAX1557 — это маломощные (16 мкА) понижающие стабилизаторы с фиксированной частотой.
Высокая эффективность, низкий рабочий ток, низкий
падение напряжения и минимальный (27 мкА) ток покоя в
Дропаут делает эти преобразователи идеальными для питания
портативные устройства от 1-элементного Li-ion или 3-элементного щелочного/NiMH
MAX1556 обеспечивает ток до 1,2 А, имеет выходы 1,8 В, 2,5 В и 3,3 В с возможностью выбора контакта, а также
MAX1557 выдает до 600 мА, имеет выходы 1 В, 1,3 В и 1,5 В с возможностью выбора контакта, а также
регулируемый.
MAX1556/MAX1556A/MAX1557 содержат внутренний МОП-транзистор с низким сопротивлением во включенном состоянии и синхронный
выпрямителя, чтобы максимизировать эффективность и производительность отсева при минимальном количестве внешних компонентов.
запатентованная топология предлагает преимущества работы на высокой фиксированной частоте, обеспечивая при этом превосходную эффективность как при малых, так и при полных нагрузках.
частота коммутации сохраняет компоненты небольшими.
устройства также имеют регулируемый плавный пуск, чтобы минимизировать
кратковременная нагрузка аккумулятора.
MAX1556/MAX1556A/MAX1557 доступны в

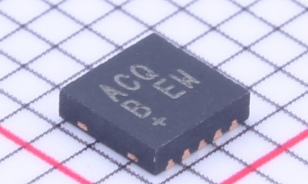

крошечный 10-контактный корпус TDFN (3 мм x 3 мм).
До 97% эффективности
♦ КПД 95% при токе нагрузки 1 мА
♦ Низкий ток покоя 16 мкА
♦ ШИМ-переключение 1 МГц
♦ Крошечный индуктор 3,3 мкГн
♦ Выбираемые 3,3 В, 2,5 В, 1,8 В, 1,5 В, 1,3 В, 1,2 В, 1,0 В,
и регулируемый выход
♦ Гарантированный выходной ток 1,2 А
(МАКС1556/МАКС1556А)
♦ Позиционирование напряжения оптимизирует переходную нагрузку
Ответ
♦ Низкий ток покоя 27 мкА в режиме отключения
♦ Низкий ток отключения 0,1 мкА
♦ Внешний диод Шоттки не требуется
♦ Аналоговый плавный пуск с нулевым током превышения
♦ Небольшой 10-контактный корпус TDFN размером 3 мм x 3 мм.
