Описание
MAX8805HEREEE+TG47
MAX8805W/MAX8805X/MAX8805Y/MAX8805Z.
высокочастотные понижающие преобразователи оптимизированы для
динамическое питание усилителя мощности (УМ) в
Телефоны WCDMA или NCDMA.
высокоэффективный понижающий ШИМ-преобразователь для передачи средней и малой мощности и типичное сопротивление 60 мОм.
обходной полевой транзистор для питания усилителя мощности напрямую от батареи
во время передачи высокой мощности Двойной 200 мА с низким уровнем шума,
Также интегрированы регуляторы с низким падением напряжения (LDO) с высоким PSRR для смещения усилителя мощности.
Доступны два варианта частоты переключения (2 МГц для
MAX8805W/MAX8805Y и 4 МГц для MAX8805X/
MAX8805Z), что позволяет оптимизировать решение для наименьшего размера
размера или высочайшей эффективности Быстрое переключение позволяет использовать
небольшие керамические входные и выходные конденсаторы емкостью 2,2 мкФ.
поддержание низких пульсаций напряжения.Сеть обратной связи
интегрированный, что еще больше сокращает количество внешних компонентов
и общий размер решения.
MAX8805W/MAX8805X/MAX8805Y/MAX8805Z используют
аналоговый вход, управляемый внешним ЦАП для управления
выходное напряжение линейно для непрерывной мощности УМ
Усиление REFIN to OUT доступно в двух
варианты (2 В/В для MAX8805Y/MAX8805Z и 2,5 В/В для
для MAX8805W/MAX8805X).
MAX8805W/MAX8805X/MAX8805Y/MAX8805Z автоматически переключаются в режим байпаса, подключая
вход к выходу через низкоимпедансный (60 мОм
тип) МОП-транзистор Пользователь также может включить байпас
непосредственно через вход логического управления.
LDO в MAX8805W/MAX8805X/MAX8805Y/
MAX8805Z предназначены для работы с низким уровнем шума.
(тип 35 мкВскз.) Каждый LDO активируется индивидуально
через собственный логический интерфейс управления.

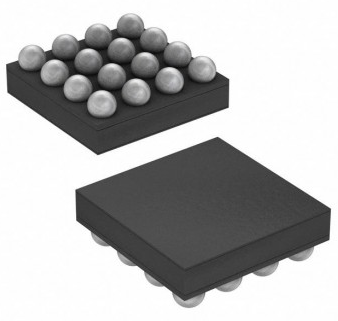

MAX8805W/MAX8805X/MAX8805Y/MAX8805Z являются
доступны в вариантах с 16 выступами, 2 мм x 2 мм WLP и UCSP™
пакеты (максимальная высота 0,7 мм).
