Описание

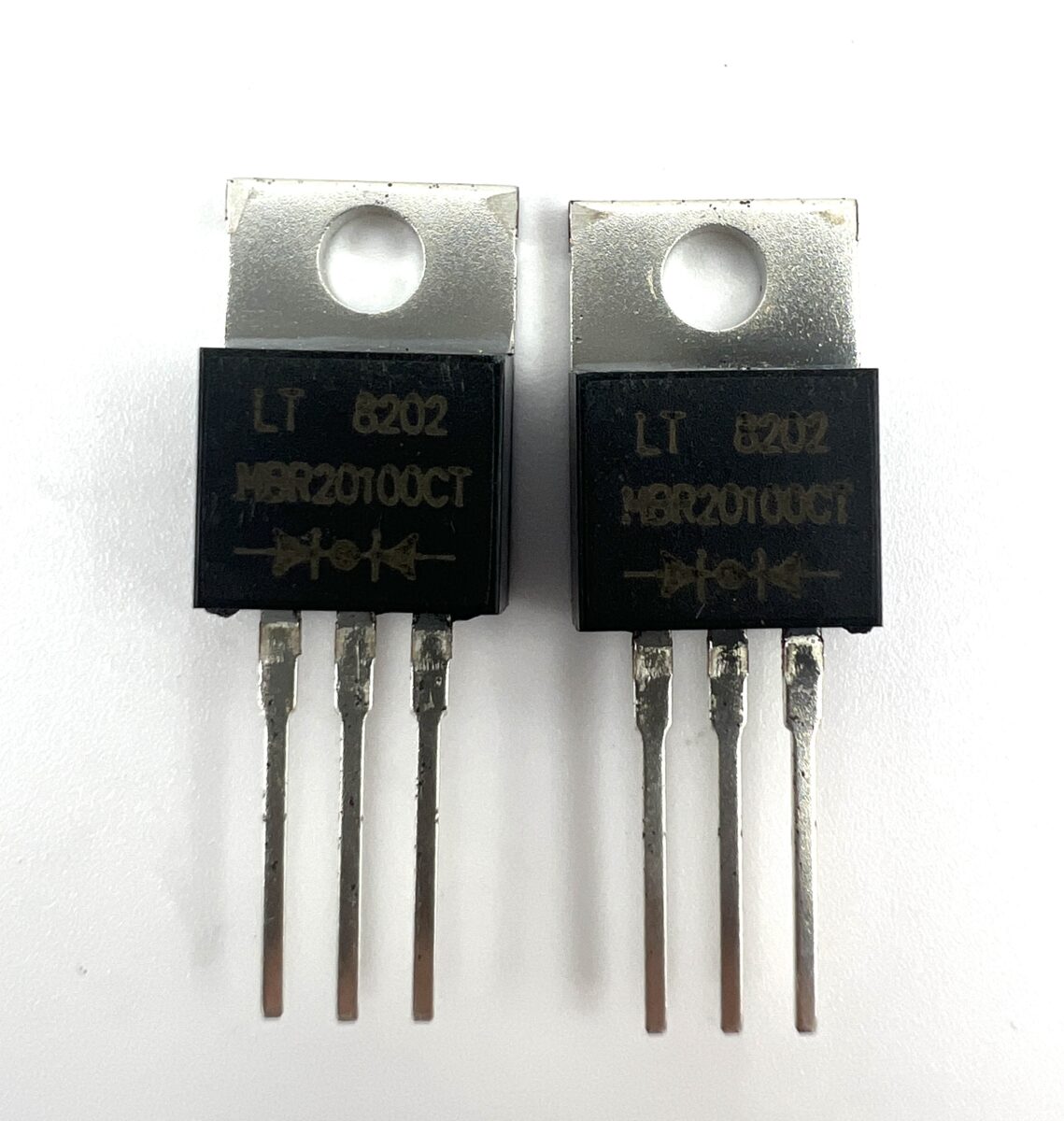

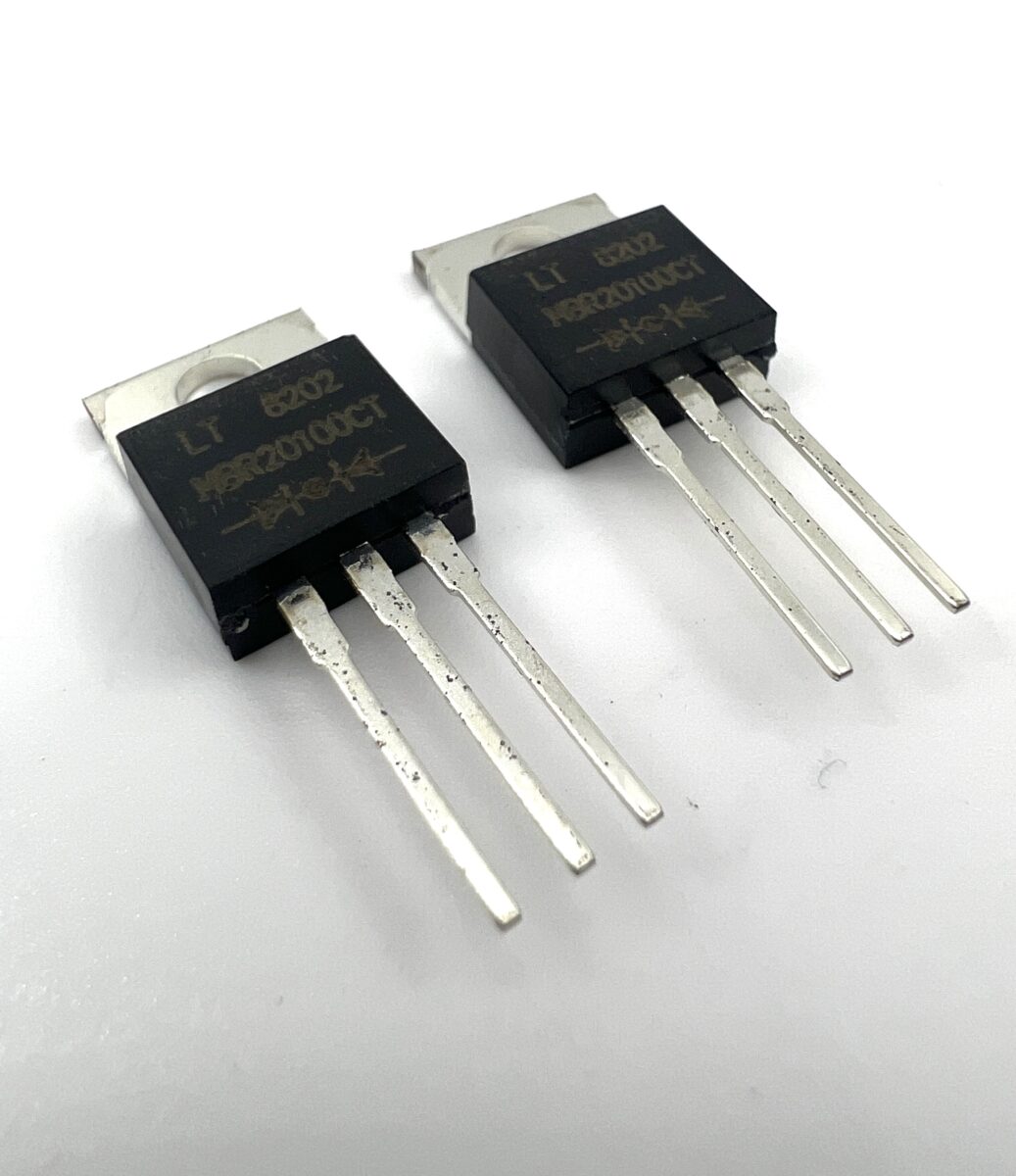

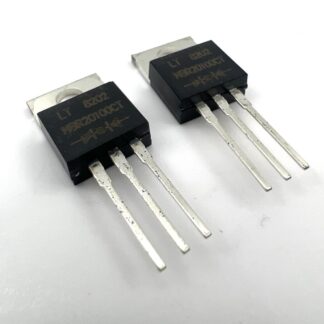

Диодный модуль MBR20100CT (TO-220) — это сдвоенный выпрямитель Шоттки с общим катодом. Технология металл-полупроводникового перехода обеспечивает низкое прямое падение напряжения и высокое быстродействие. Корпус TO-220 для сквозного монтажа.
В майнинговом оборудовании MBR20100CT применяется в выходных выпрямителях блоков питания ASIC-майнеров. Низкое падение напряжения (0.85В) и импульсный ток 200А обеспечивают высокий КПД и надежность. Используется для замены диодных сборок в блоках питания Antminer S19, Whatsminer M50.
Назначение:
- Выходной выпрямитель в импульсных блоках питания хеш-плат.
- Свободноходящий диод в цепях управления вентиляторами.
- Защита от обратной полярности в шинах питания майнинг-ферм.
- Замена диодов Шоттки в блоках питания Antminer, Whatsminer.
Технические характеристики:
- Модель: MBR20100CT.
- Тип: Сдвоенный выпрямитель Шоттки.
- Схема: Общий катод.
- Корпус: TO-220.
- Обратное напряжение: 100 В.
- Прямой ток: 20 А (суммарно).
- Прямое падение: 0.85 В.
- Импульсный ток: 200 А.
- Рабочая температура: -65…+150 °C.
Конструктивные особенности:
- Корпус TO-220, размеры 10.2×4.7×15.2 мм.
- Вес компонента: 0.0020 кг (2.0 грамма).
- Металлическая подложка для отвода тепла.
Особенности:
- Низкое прямое падение напряжения (0.85В).
- Высокий рабочий ток (20А).
- Высокая надежность при температурах до 150°C.
- Схема общего катода для удобства монтажа.
Рекомендации по применению:
- Использовать термопасту при монтаже на радиатор.
- Момент затяжки винта: 0.8…1.2 Н·м.
- Не превышать максимальный ток и температуру.
MBR20100CT — надёжная сдвоенная диодная сборка для выходных выпрямителей блоков питания ASIC-майнеров. Низкое падение напряжения и высокий ток обеспечивают эффективную работу.
