Описание
Микросхема TPS51200DRCR — это линейный понижающий регулятор напряжения с двумя выходами, специально разработанный для питания шин VTT и VTTREF в системах с DDR-памятью.

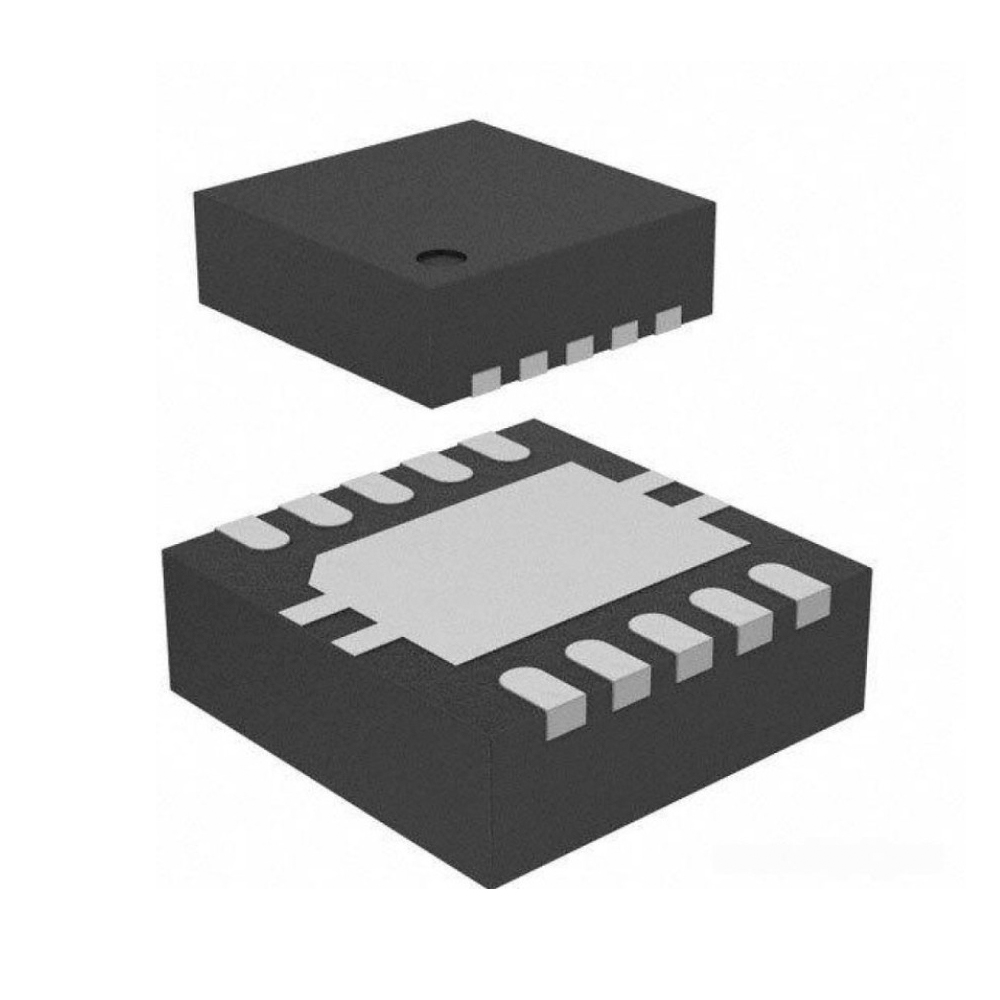

Устройство выполнено в компактном корпусе VSON-10 с тепловым отводом и обеспечивает высокую стабильность выходного напряжения, низкий уровень шума и поддержку режима Power Save.
TPS51200DRCR идеально подходит для применения в хэш-платах, серверных модулях, телекоммуникационном оборудовании и других цифровых системах, где требуется точное и стабильное питание DDR-памяти.
Технические характеристики
- Тип: линейный регулятор напряжения DDR VTT/VTTREF
- Корпус: VSON-10 (3×3 мм), с тепловым отводом
- Входное напряжение: от 1.1 В до 3.5 В
- Выходное напряжение VTT: 0.5 × VDDQSNS, двунаправленное
- Выходное напряжение VTTREF: 0.5 × VDDQSNS, буферизированное
- Максимальный ток нагрузки: до ±3 А (VTT)
- Низкий ток покоя: ~40 μA в режиме ожидания
- Поддержка режима Power Save и автоматического отключения
- Интегрированная защита от перегрева и перегрузки по току
- Температурный диапазон: от -40 °C до +85 °C
- Соответствие стандарту RoHS
Преимущества
- Оптимизирован для питания DDR1, DDR2, DDR3, DDR4 и LPDDR
- Высокая стабильность выходного напряжения при переменной нагрузке
- Компактный корпус VSON-10 с эффективным тепловым отводом
- Минимальное количество внешних компонентов
- Подходит для автоматизированного поверхностного монтажа
Области применения
TPS51200DRCR применяется в цифровых и силовых системах, включая:
- Хэш-платы и платы управления для ASIC-майнеров
- Серверные и телекоммуникационные блоки питания
- Системы с DDR-памятью: DDR1/2/3/4/LPDDR
- Промышленные контроллеры и цифровые интерфейсы
- Системы мониторинга и телеметрии
Рекомендации по применению
- Обеспечьте надёжную разводку цепей VTT и VTTREF с минимальной индуктивностью
- Используйте керамические конденсаторы с низким ESR на входе и выходе
- Рекомендуется термопад под корпусом для эффективного отвода тепла
- Корпус VSON-10 подходит для пайки методом оплавления (reflow)
