Описание

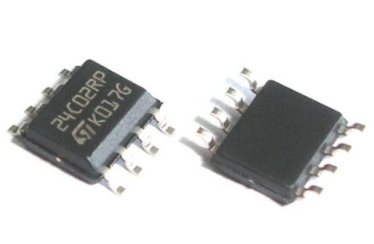

Микросхема 24C02RP в корпусе SOIC-8 — это энергонезависимая последовательная память типа EEPROM объёмом 2 Кбит (256 × 8 бит) с интерфейсом I²C, применяемая для хранения конфигураций, серийных номеров и сервисных данных в майнинг-оборудовании (хэш-платы, контроллеры, БП). Чип совместим с шиной I²C/SMBus и поддерживает стандартные режимы чтения/записи для быстрой интеграции в существующие схемы.
Ключевые особенности
- Объём памяти 2 Кбит, организация 256 × 8 бит — достаточно для конфигурации узлов и идентификации модулей
- Двухпроводной интерфейс I²C, совместимый с SMBus — простое подключение к MCU и ПЛИС
- Напряжение питания от 1.8 В до 5.5 В (в зависимости от версии) — гибкость для низковольтных и 5-вольтовых систем
- Страница записи 16 байт — ускоренная запись параметров и логов
- Тактовая частота шины до 400 кГц — быстрая передача данных в сервисных режимах
- Аппаратная защита записи (WP) — предотвращение случайной перезаписи критичных данных
- Компактный SMD-корпус SOIC-8 — удобно для поверхностного монтажа и ремонта на плате
Области применения
- Майнинг-фермы: EEPROM хэш-плат Antminer/Whatsminer для хранения конфигураций и серийных номеров
- Контроллеры питания и DC-DC: сохранение калибровок и параметров сервиса
- Серверные и коммуникационные модули: идентификация FRU/модулей и логирование событий
Преимущества для майнинга
- Надёжное хранение данных при отключении питания — стабильная работа при перезапусках оборудования
- Совместимость с популярными платформами ASIC и GPU — упрощает замену и ремонт
- Низкое энергопотребление — подходит для дежурных цепей и энергоэффективных узлов
Технические характеристики
- Модель: 24C02RP
- Тип: Serial EEPROM, 2 Кбит (256 × 8)
- Интерфейс: I²C (до 400 кГц)
- Размер страницы записи: 16 байт
- Напряжение питания: 1.8 В – 5.5 В (зависит от конкретной версии/партномера)
- Корпус: SOIC-8, поверхностный монтаж (SMD)
- Режимы доступа: побайтный, случайный и последовательный доступ
- Аппаратная защита записи: вывод WP (write-protect)
- GT24C02A-2ZLI-TR GT402A
