Описание

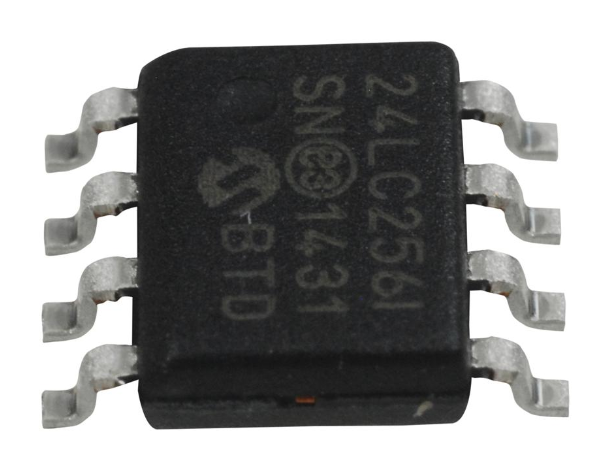

Микросхема 24LC256T-I/SM — это энергонезависимая EEPROM-память объёмом 256 Кбит (32 Кбайт), выполненная в корпусе SOP-8.
Устройство предназначено для хранения конфигурационных данных, логов, идентификаторов и параметров работы в цифровых системах,
включая майнинговые хэш-платы, контроллеры и телекоммуникационные модули. Интерфейс I²C обеспечивает простую интеграцию с микроконтроллерами
и FPGA, а низкое энергопотребление делает микросхему подходящей для автономных и энергоэффективных решений.
Технические характеристики
- Тип: EEPROM-память с последовательным интерфейсом I²C
- Объём памяти: 256 Кбит (32 Кбайт)
- Корпус: SOP-8, поверхностный монтаж
- Напряжение питания: от 2.5 В до 5.5 В
- Интерфейс: I²C, до 400 кГц (Standard/Fast Mode)
- Время записи страницы: ~5 мс
- Количество циклов записи: до 1 млн
- Хранение данных: не менее 200 лет
- Температурный диапазон: от -40 °C до +85 °C
- Соответствие стандарту RoHS
Преимущества
- Надёжное хранение конфигурационных и сервисных данных
- Совместимость с широким спектром микроконтроллеров и FPGA
- Поддержка стандартного и быстрого режима I²C
- Низкое энергопотребление в режиме ожидания и записи
- Компактный корпус SOP-8 для плотной компоновки
Области применения
24LC256T-I/SM применяется в цифровых и управляющих схемах, включая:
- Хэш-платы и платы управления для ASIC-майнеров
- Серверные и телекоммуникационные модули
- Контроллеры питания и мониторинга
- Промышленные датчики и системы диагностики
- Автономные устройства с энергонезависимой памятью
Рекомендации по применению
- Используйте подтягивающие резисторы на линиях SDA и SCL для стабильной работы интерфейса
- Разделяйте питание и сигнальные линии для минимизации помех
- Рекомендуется использовать байпасные конденсаторы рядом с выводом питания
- Корпус SOP-8 подходит для автоматизированного поверхностного монтажа
