Описание

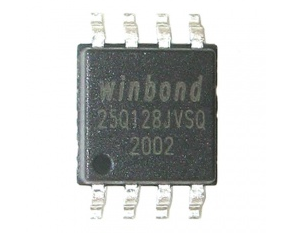

W25Q128JV Datasheet

Последовательная флэш-память W25Q128JV (128 Мбит) представляет собой решение для хранения данных для систем с ограниченным пространством, контактами и питанием.Серия 25Q предлагает гибкость и производительность, намного превосходящие обычные последовательные флэш-память.Они идеально подходят для теневого копирования кода в ОЗУ и непосредственного выполнения кода. от Dual/Quad SPI(XIP) и хранения голоса, текста и данных.Устройство работает от одного источника питания от 2,7 В до 3,6 В с потреблением тока всего 1 мкА при отключении питания.Все устройства предлагаются в компактных упаковках .W25Q128JVarray состоит из 65 536 программируемых страниц по 256 байт каждая. Одновременно можно запрограммировать до 256 байт. Страницы можно стирать группами по 16 (стирание сектора 4 КБ), группами по 128 (стирание блока 32 КБ), группами из 256 (удаление блока 64 КБ) или всей микросхемы (стирание микросхемы). W25Q128JV имеет 4096 стираемых секторов и 256 стираемых блоков соответственно. Небольшие сектора по 4 КБ обеспечивают большую гибкость в приложениях, требующих хранения данных и параметров (2. См. рисунок). W25Q128JV поддерживает стандартный последовательный периферийный интерфейс (SPI), двойной/четырехкратный ввод/вывод SPI: последовательный тактовый сигнал, выбор микросхемы, ввод/вывод последовательных данных (DI), ввод/вывод 1 (DO), ввод/вывод 2 и ввод/вывод 3. SPI Поддерживаются тактовые частоты W25Q128JV до 133 МГц, что обеспечивает эквивалентную тактовую частоту 266 МГц (133 МГц x 2) для двойного ввода-вывода и 532 МГц (133 МГц x 4) для четырех вводов-выводов при использовании двойного/счетверенного ввода-вывода с быстрым чтением. превосходит стандартную асинхронную 8- и 16-битную параллельную флэш-память. Кроме того, устройство поддерживает стандартный идентификатор производителя и устройства JEDEC, а также SFDP, а также 64-битный уникальный серийный номер и три 256-байтовых регистра безопасности. 25Q128
