Описание
74AUP1T34GM − Ультраэкономичный однобитный двупитательный транслятор уровней/буфер для цифровых линий. Обеспечивает перевод логических уровней между доменами питания 1.1–3.6 В с входом, привязанным к VCC(A), и выходом, привязанным к VCC(Y). На входе реализована триггерная характеристика Шмитта для устойчивой работы при медленных фронтах и зашумлённых сигналах, что повышает надёжность в контроллерах и платах майнингового оборудования.
Назначение
- Трансляция логических уровней между 1.2 В/1.8 В/2.5 В/3.3 В шинами (в пределах 1.1–3.6 В).
- Буферизация тактовых и управляющих линий с низким энергопотреблением.
- Сопряжение микроконтроллеров, датчиков и ASIC-плат в майнинговых установках.
Ключевые особенности
- Двупитательная архитектура: вход к VCC(A), выход к VCC(Y), оба диапазона 1.1–3.6 В.
- Входы с триггером Шмитта — устойчивость к медленным фронтам и помехам.
- Очень низкое энергопотребление по всему диапазону питания; ICC до 0.9 мкА (макс.).
- Режим частичного обесточивания: IOFF блокирует обратные токи при снятом питании.
- Высокая помехоустойчивость, соответствие JEDEC JESD8-7/5/B для уровней 1.2–3.6 В.
- Выходная нагрузочная способность до ±4 мА при компактном корпусе.
- Расширенный температурный диапазон до −40…+125 °C.

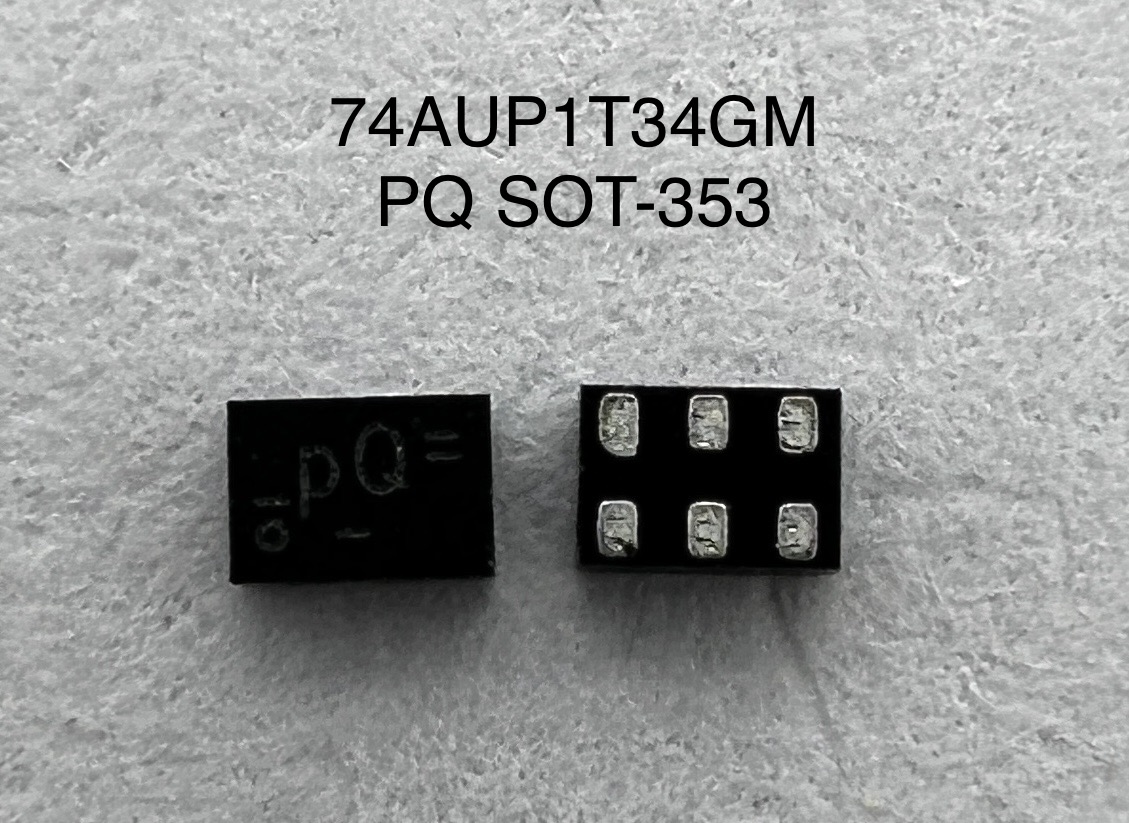

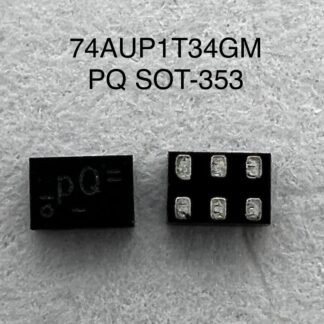

Корпус и распиновка
- Корпус: PQ SOT-353 (SMD), компактный для плотного монтажа.
- Маркировка производителя: суффикс GM (семейство 74AUP1T34).
- Количество каналов: 1 (один буфер/транслятор).
Технические характеристики
- Диапазон VCC(A): 1.1–3.6 В; диапазон VCC(Y): 1.1–3.6 В.
- Тип логики: CMOS, низкая статическая и динамическая мощность.
- Выходной ток: до ±4 мА.
- Поддержка частичного обесточивания: IOFF активен.
- ESD-защита: HBM до 5 кВ, CDM до 1 кВ (типично для семейства).
- Рабочая температура: −40…+125 °C.
