Описание

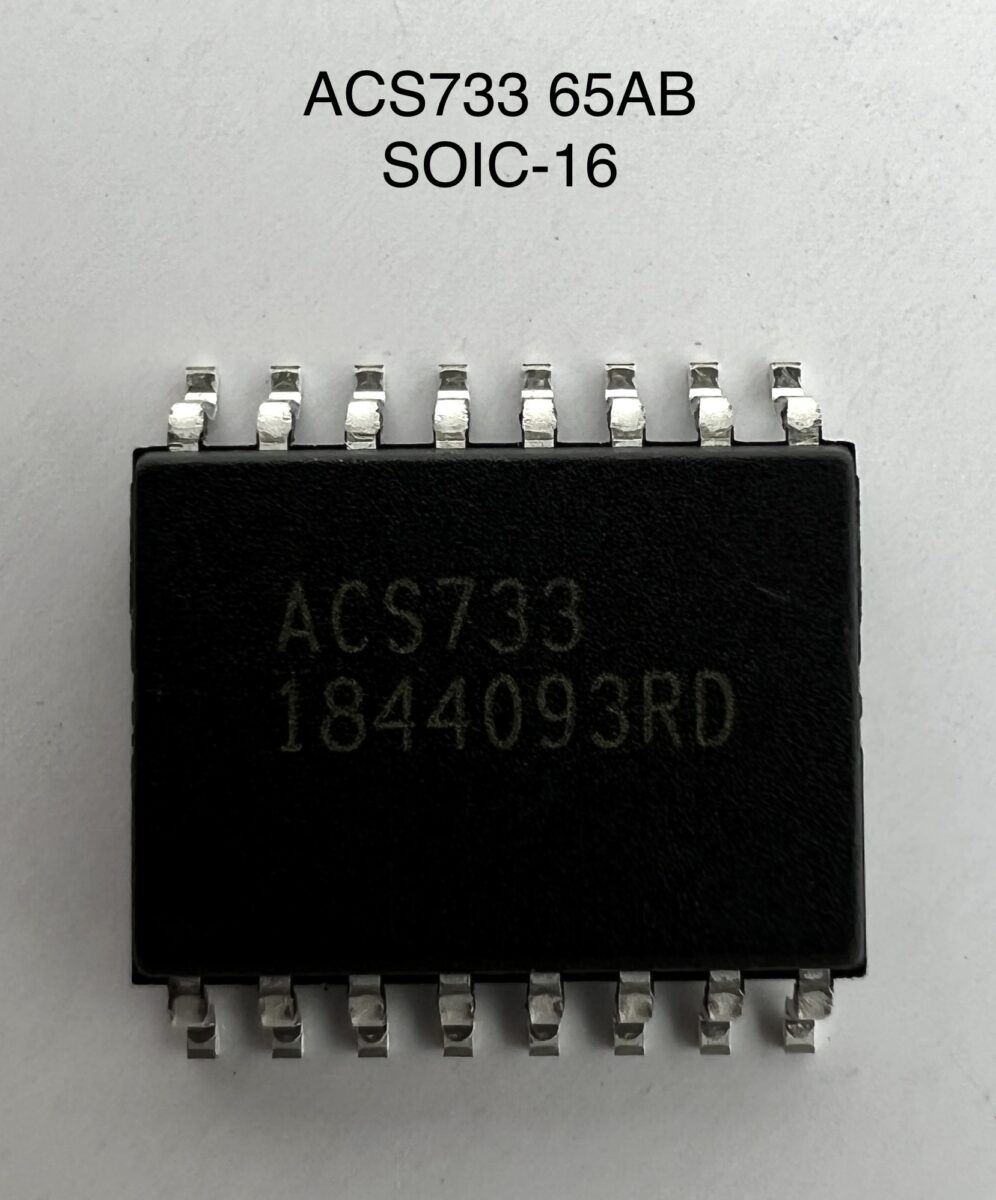

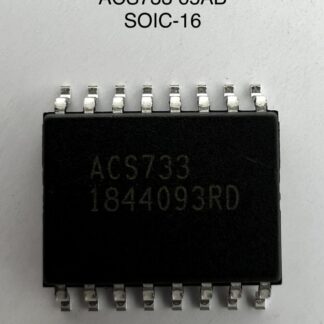

Микросхема ACS733 (65AB) — это высокоточный датчик тока с гальванической развязкой, выполненный в корпусе SOIC-16.
Устройство основано на эффекте Холла и предназначено для измерения переменного и постоянного тока в силовых цепях,
включая источники питания, инверторы и хэш-платы майнингового оборудования. Благодаря высокой полосе пропускания,
встроенной фильтрации и низкому уровню шума, ACS733 обеспечивает надёжную и быструю передачу аналогового сигнала,
пропорционального измеряемому току.
Технические характеристики
- Тип: линейный датчик тока с гальванической развязкой
- Корпус: SOIC-16, поверхностный монтаж
- Диапазон измеряемого тока: ±65 А (версия 65AB)
- Выход: аналоговый, напряжение пропорционально току
- Полоса пропускания: до 1 МГц
- Входное напряжение питания: от 3 В до 5.5 В
- Тип выходного сигнала: Rail-to-Rail
- Встроенная фильтрация: программируемая через внешний конденсатор
- Температурный диапазон: от -40 °C до +125 °C
- Гальваническая развязка: до 4.8 кВ RMS
- Соответствие стандарту RoHS
Преимущества
- Высокая точность измерения тока в реальном времени
- Гальваническая развязка между силовой и сигнальной частью
- Поддержка высокочастотных приложений до 1 МГц
- Низкий уровень шума и высокая линейность
- Компактный корпус SOIC-16 для плотной компоновки
Области применения
ACS733 применяется в силовой электронике и системах мониторинга, включая:
- Хэш-платы и блоки питания для ASIC-майнеров
- Серверные и телекоммуникационные источники питания
- Инверторы и преобразователи напряжения
- Системы бесперебойного питания (UPS)
- Промышленные контроллеры и зарядные станции
Рекомендации по применению
- Обеспечьте надёжную фильтрацию сигнала через внешний конденсатор на выводе FILTER
- Размещайте микросхему на плате с минимальной длиной токовых дорожек для повышения точности
- Рекомендуется использовать дифференциальное измерение для подавления шумов
- Соблюдайте требования по гальванической изоляции при разводке платы
- Корпус SOIC-16 подходит для автоматизированного поверхностного монтажа
