Описание

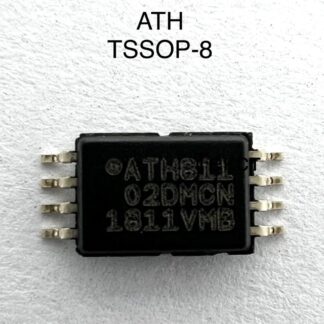

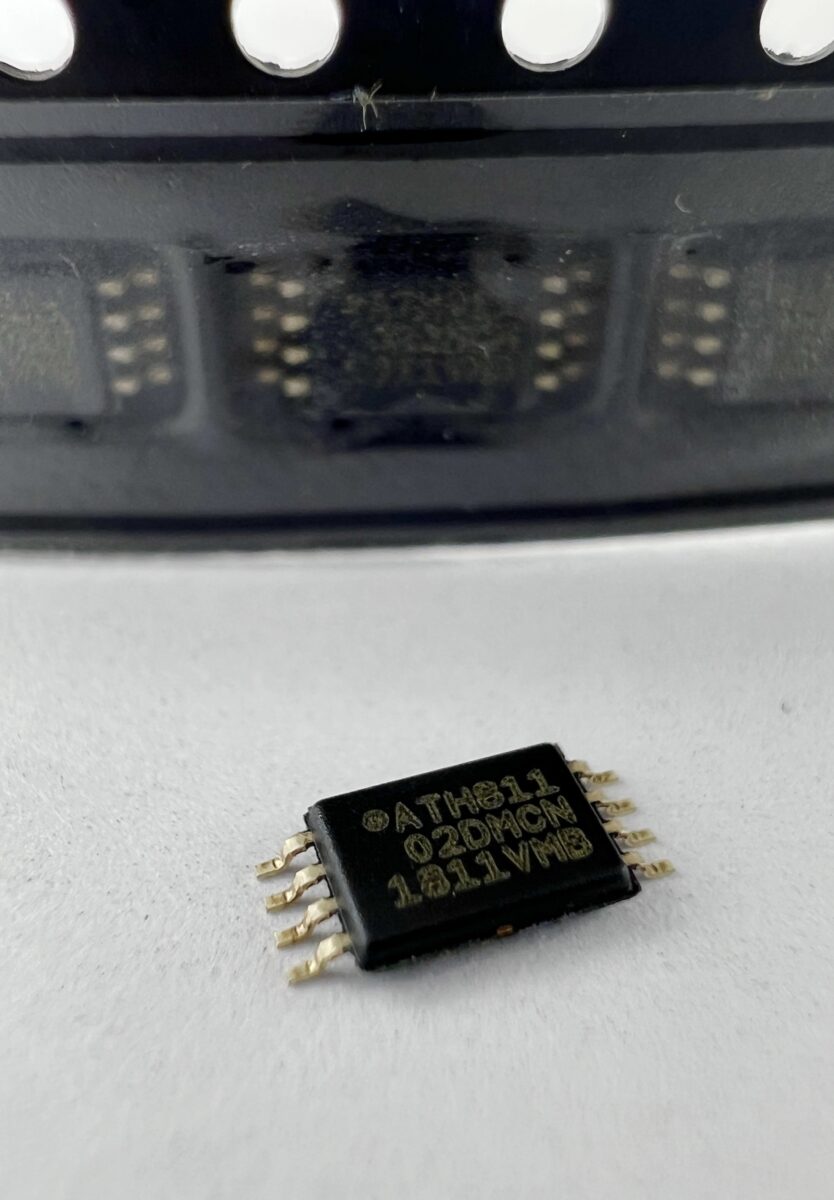

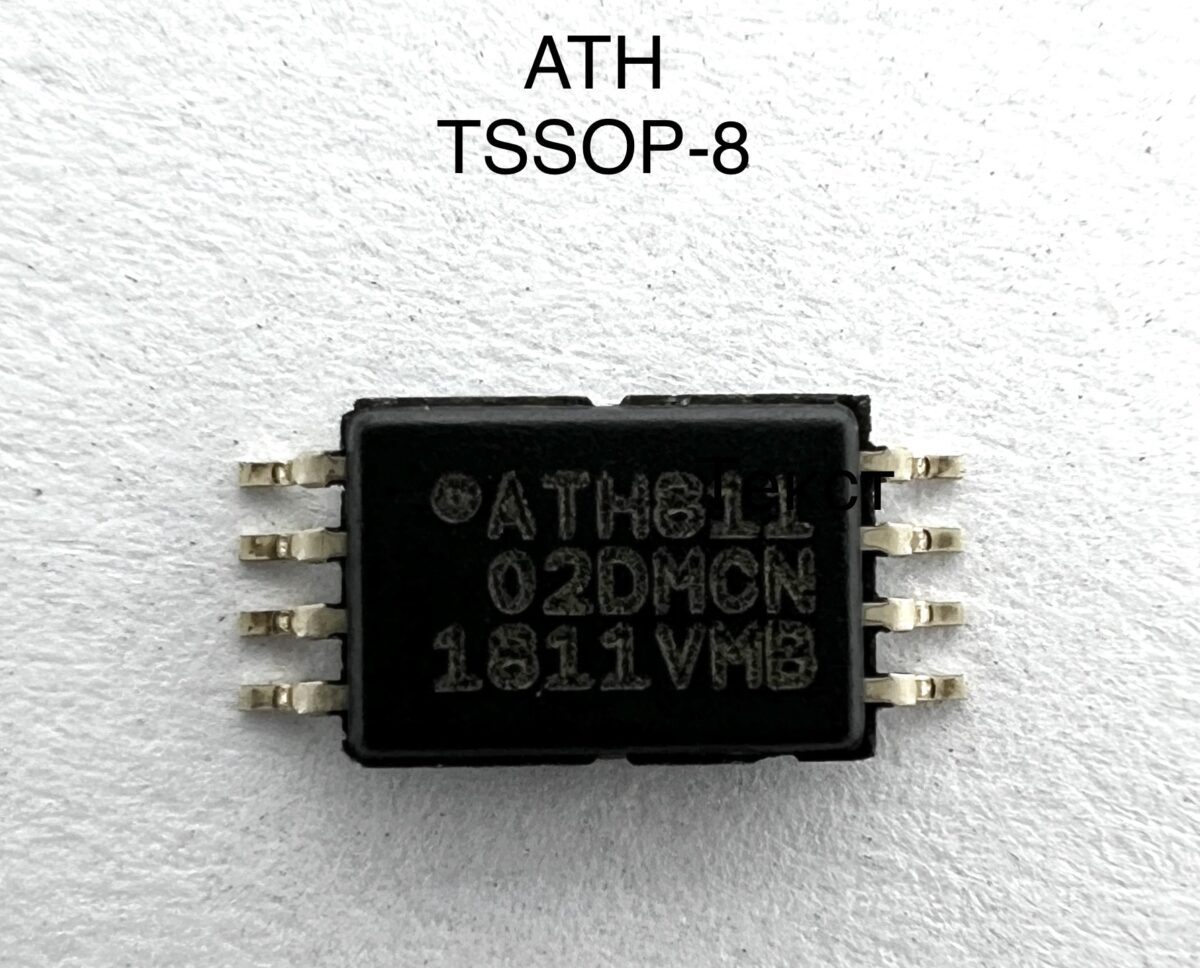

Микросхема AT24C02D-XHM-T в корпусе TSSOP-8 — это энергонезависимая память типа EEPROM объёмом 2 Кбит, построенная на интерфейсе I²C. Она предназначена для хранения конфигурационных данных, серийных номеров, логов и других параметров в майнинг-оборудовании, включая хэш-платы, контроллеры, блоки питания и распределительные модули. Благодаря компактному корпусу и низкому энергопотреблению, микросхема легко интегрируется в современные цифровые схемы.
Ключевые особенности
- Объём памяти: 2 Кбит (256 × 8 бит)
- Интерфейс: двухпроводной I²C, совместим с стандартами SMBus
- Напряжение питания: от 1.7 В до 3.6 В
- Максимальная частота: до 1 МГц при Vcc ≥ 2.5 В
- Время доступа: 450 нс, время записи — 5 мс
- Низкий ток потребления: около 1 мА в активном режиме
- Аппаратная защита данных и поддержка write-protect
- Срок хранения данных: не менее 100 лет
- Корпус TSSOP-8 — компактный, подходит для поверхностного монтажа
Области применения
- Майнинг-фермы: хранение конфигураций хэш-плат и контроллеров
- Блоки питания: сохранение параметров работы и логов
- Серверные стойки: идентификация модулей и управление настройками
- Промышленная электроника: энергонезависимое хранение данных
Преимущества для майнинга
- Надёжное хранение данных при отключении питания
- Совместимость с широким спектром микроконтроллеров и логических уровней
- Минимальное энергопотребление — подходит для дежурных цепей
- Устойчивость к температурным перепадам и электромагнитным помехам
Технические характеристики
- Модель: AT24C02D-XHM-T
- Тип: Serial EEPROM
- Объём: 2 Кбит
- Организация: 256 × 8 бит
- Интерфейс: I²C (до 1 МГц)
- Питание: 1.7 В – 3.6 В
- Корпус: TSSOP-8
- Температурный диапазон: –40 °C до +85 °C
- Срок хранения данных: 100 лет
- Аналоги: FM24C02B, ATH24C02
