Описание

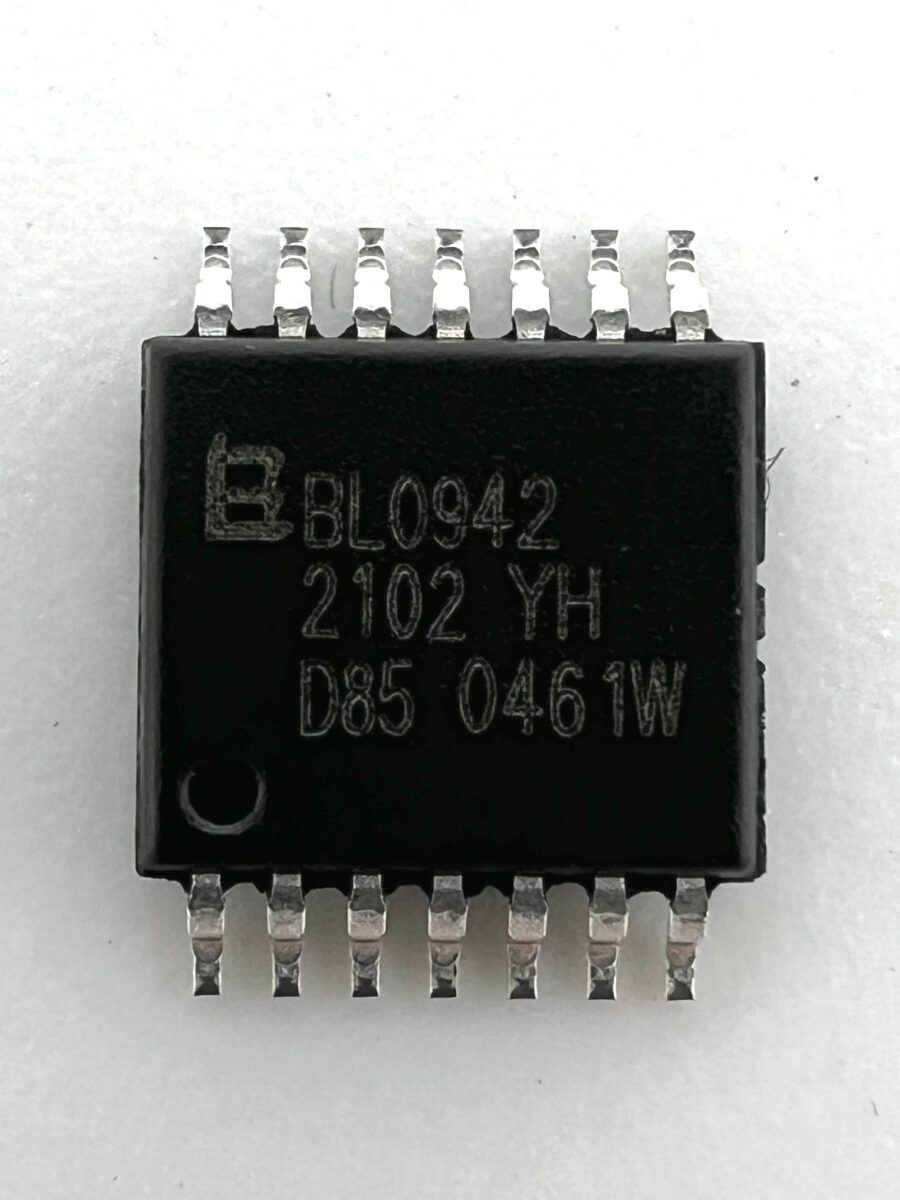

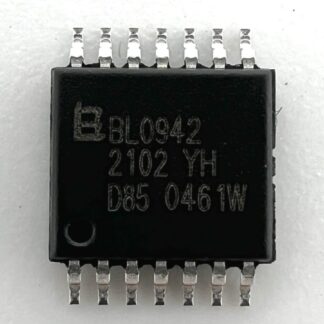

BL0942 (SSOP-14L) — одноканальная микросхема измерения электроэнергии с калибровкой без внешних часов. Чип интегрирует два высокоточных сигма‑дельта АЦП (напряжение и ток), аналоговый фронт‑энд, опорное напряжение и цифровое ядро расчёта параметров сети. Подходит для контроля потребления, защиты от перегрузки и телеметрии в блоках питания майнеров, умных розетках, PDU и контроллерах стойкового оборудования.
Назначение
- Мониторинг напряжения, тока и активной мощности в блоках питания ASIC‑майнеров.
- Съём телеметрии и учёт энергии в PDU, умных розетках и распределительных блоках.
- Защита по току и детектирование перехода через ноль для управления нагрузкой.
- Сервис и ремонт оборудования майнинга с добавлением контроля потребления и логирования.
Ключевые особенности
- Измеряемые параметры: ток, действующее значение напряжения и тока (RMS), активная мощность, активная энергия, частота сети.
- Два сигма‑дельта АЦП с цифровой обработкой и подавлением дребезга/ползучести (anti‑creep) при малых нагрузках.
- Быстрый канал RMS‑тока для срабатывания защиты от перегрузки по току.
- Вывод перехода через ноль напряжения для синхронизации и управления ключами.
- Накопители импульсов/регистры энергии для учёта потребления и телеметрии.
- Интерфейс обмена данными UART или SPI (вариативно) для интеграции с MCU/контроллерами.
- Встроенное опорное напряжение около 1,218 В, интегрированный генератор тактов порядка 4 МГц.
- Пороговая защита по току с настраиваемым порогом и временем отклика.
- Низкое энергопотребление (порядка десятков милливатт), питание 3,3 В.
Корпус и распиновка
- Корпус: SSOP‑14L для поверхностного монтажа, удобен для плотной компоновки плат.
- Типовые сигналы выводов: входы тока IIN/IVP, входы напряжения VIN/VIP, опорные/фильтрующие выводы, питание VDD/GND, цифровые выводы интерфейсов UART/SPI, выходы CF/ZX (импульсы энергии и переход через ноль).
- Фактическая распиновка зависит от ревизии; при замене ориентируйтесь на маркировку и даташит вашей партии.
Технические характеристики
- Питание: 3,3 В (типично), встроенный POR/сброс при просадке ниже порога.
- Опорное напряжение: около 1,218 В (встроенный источник, высокая стабильность).
- Тактовый генератор: встроенный, частота порядка 4 МГц.
- Интерфейсы: UART или SPI (в зависимости от конфигурации), импульсный выход CF для счёта энергии, ZX для перехода через ноль.
- Функции защиты: детектирование перегрузки по току с настраиваемым порогом и задержкой, анти‑creep активной мощности.
- Диапазоны измерения задаются внешними шунтами/делителями; обеспечивается высокий динамический диапазон.
- Энергопотребление: низкое (около 10 мВт типично при 3,3 В).
- Температурный диапазон: промышленный; уточняйте по конкретной ревизии микросхемы.
