Описание

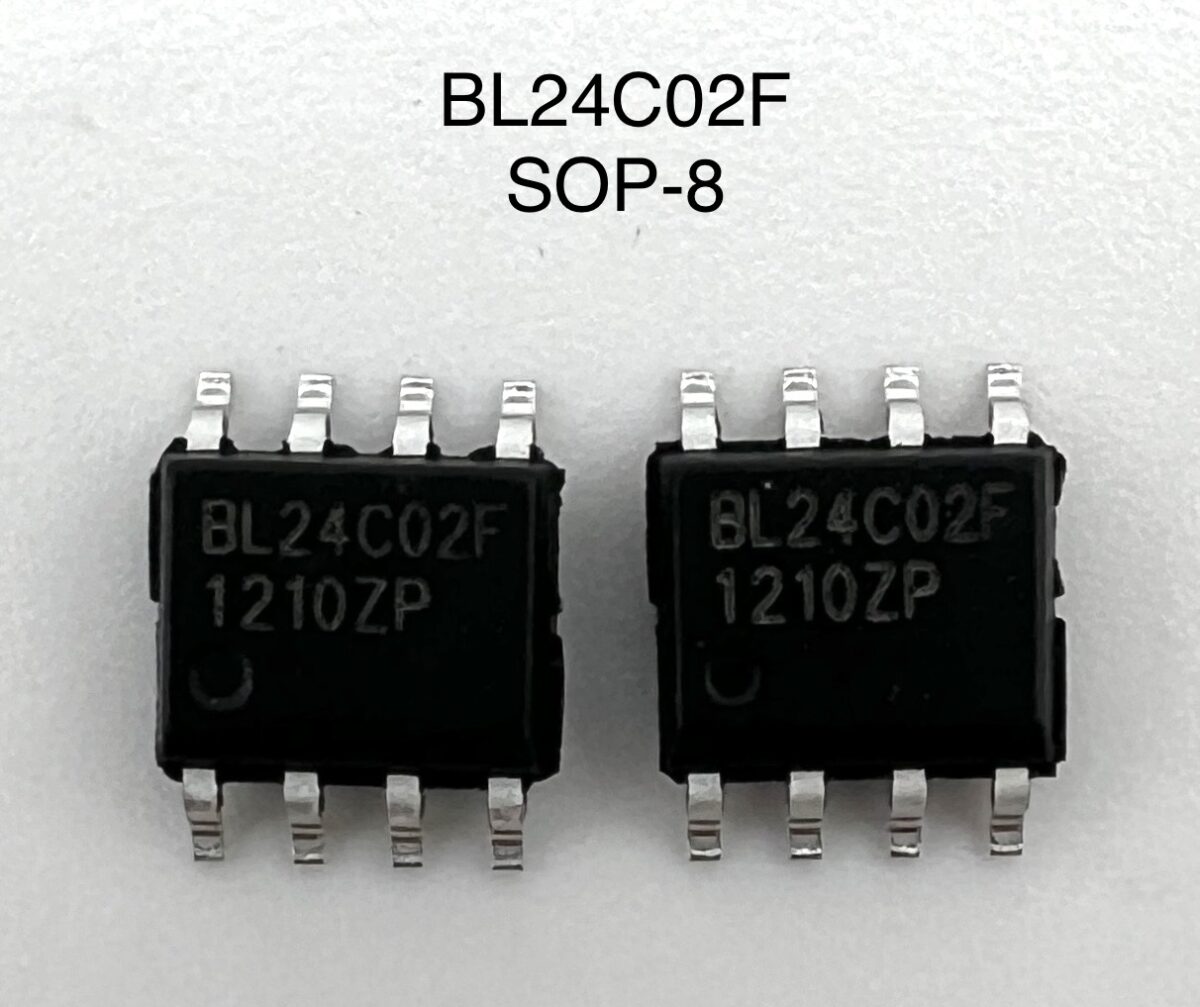

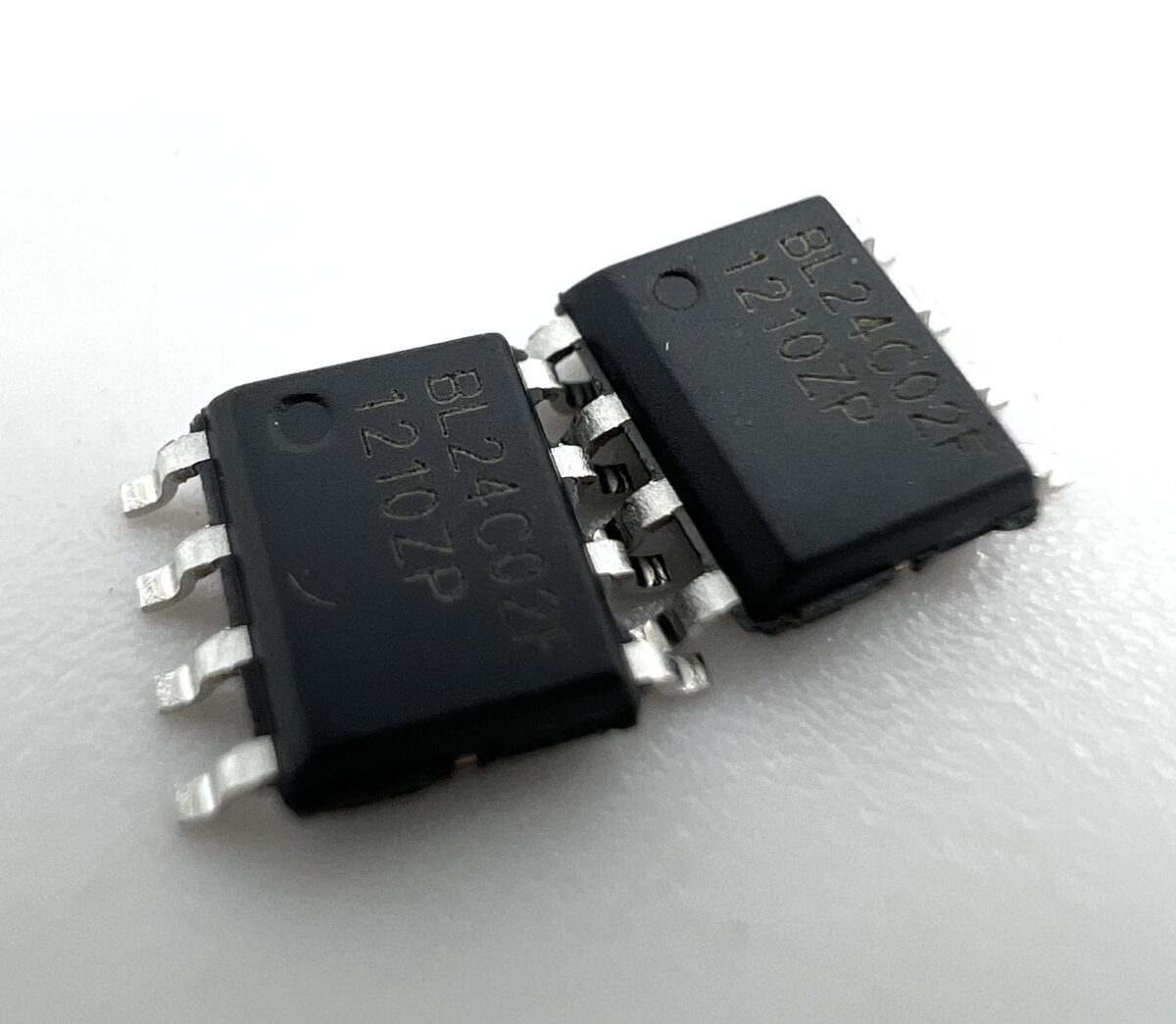

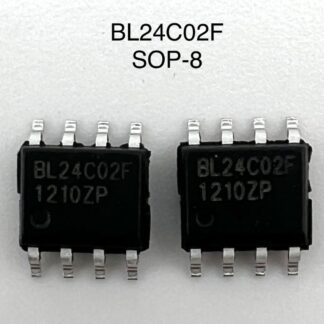

BL24C02F (SOP-8) — серийная энергонезависимая память EEPROM объёмом 2 Кбит (256×8) с интерфейсом I²C. Чип поддерживает скорости до 1 МГц, имеет аппаратную защиту от записи (WP) и входы с триггером Шмитта для помехоустойчивости. Оптимален для хранения калибровок, серийных номеров, таблиц конфигурации в платах майнингового оборудования и серверной электронике.
Назначение
- Хранение серийных номеров, MAC/ID, конфигураций и калибровок в контроллерах майнеров.
- EEPROM для датчиков, периферии и вспомогательных модулей в стойках и контейнерах.
- Замена штатных микросхем 24C02 в ремонте хэш-плат и блоков управления.
Ключевые особенности
- Объём 2 Кбит (256 байт), организация 16 страниц по 16 байт.
- Интерфейс I²C, совместимость с стандартным/быстрым/fast-mode plus до 1 МГц.
- Режимы чтения: случайный (random) и последовательный (sequential).
- Запись байта и страницы с типичным временем цикла около 3 мс, частичная запись страницы разрешена.
- Аппаратная защита от записи через вывод WP.
- Входы с триггером Шмитта и фильтрацией для подавления шума.
- Ресурс записи до 1 млн циклов и хранение данных до 100 лет (типично для серии).
- Повышенная устойчивость к ЭСР, применима в промышленной среде 24/7.
Корпус и распиновка
- Корпус: SOP-8 для поверхностного монтажа.
- Типовая распиновка: A0, A1, A2 (адресные входы), SDA (данные), SCL (тактовый), WP (защита записи), VCC, GND.
- Адресация шины задаётся состояниями A0–A2; до 8 устройств на одном I²C-бусе.
Технические характеристики
- Память: 2 Кбит (256×8), размер страницы: 16 байт.
- Интерфейс: I²C, двунаправленный, открытый сток SDA, частота до 1 МГц.
- Напряжение питания: типовой низковольтный диапазон; уточняйте по ревизии партии.
- Время записи: байт/страница — около 3 мс.
- Функции: аппаратная защита записи (WP), входы с триггером Шмитта, Ioff на линиях шины при снятом питании (зависит от производителя).
- Надёжность: до 1 000 000 циклов перезаписи на ячейку, срок хранения до 100 лет.
- Температура эксплуатации: промышленный диапазон; подтверждайте по даташиту производителя.
- 24C
- аналог — M24C02 — RMN6TP
