Описание

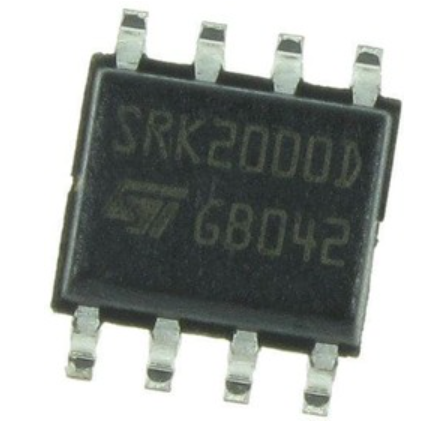

Микросхема SRK2000DTR — это интеллектуальный драйвер синхронного выпрямителя, разработанный компанией STMicroelectronics
для применения на вторичной стороне LLC-резонансных преобразователей. Устройство реализует адаптивную схему управления
затворами N-канальных MOSFET, обеспечивая высокую эффективность и надёжность в системах с трансформатором с центральным отводом.
Технические характеристики
- Тип: драйвер синхронного выпрямителя для LLC-преобразователей
- Корпус: SOP-8, поверхностный монтаж
- Диапазон питающего напряжения: от 4.5 В до 32 В
- Два независимых выхода управления затворами MOSFET
- Интерлокинг-логика: предотвращает одновременное включение обоих MOSFET
- Адаптивное включение: при начале проводимости соответствующей полуобмотки
- Адаптивное выключение: при достижении нулевого тока
- Высокий выходной ток драйверов: подходит для мощных MOSFET
- Температурный диапазон: от -40 °C до +125 °C
- Соответствие стандарту RoHS
Преимущества
- Повышение КПД источника питания за счёт синхронного выпрямления
- Снижение тепловых потерь на диодах
- Упрощение схемы управления вторичной стороной LLC-преобразователя
- Совместимость с широким спектром MOSFET и трансформаторов
- Надёжная работа при высоких токах и температуре
Области применения
SRK2000DTR применяется в источниках питания и силовой электронике, включая:
- Блоки питания для ASIC-майнеров и GPU-ферм
- LLC-резонансные SMPS средней и высокой мощности
- Серверные и телекоммуникационные блоки питания
- Инверторы и промышленные преобразователи
- Системы бесперебойного питания (UPS)
Рекомендации по применению
- Используйте качественные MOSFET с низким сопротивлением открытого канала
- Обеспечьте надёжную разводку затворных цепей для минимизации паразитных эффектов
- Рекомендуется применять в топологиях с трансформатором с центральным отводом
- Соблюдайте температурные допуски при проектировании и пайке
- Интерлокинг-логика требует точной синхронизации с током в полуобмотках
